Name: GW Instek PEL-5004G-150-400 elektronická zátěž 150 V/DC 400 A 4000 W
Brand: GW Instek
SKU: 3013935
Availability: BackOrder

Elektronické zařízení pro měření zátěže s digitálním displejem zobrazuje hodnoty výkonu. Několik tlačítek a otočných ovladačů slouží k ovládání a nastavení.

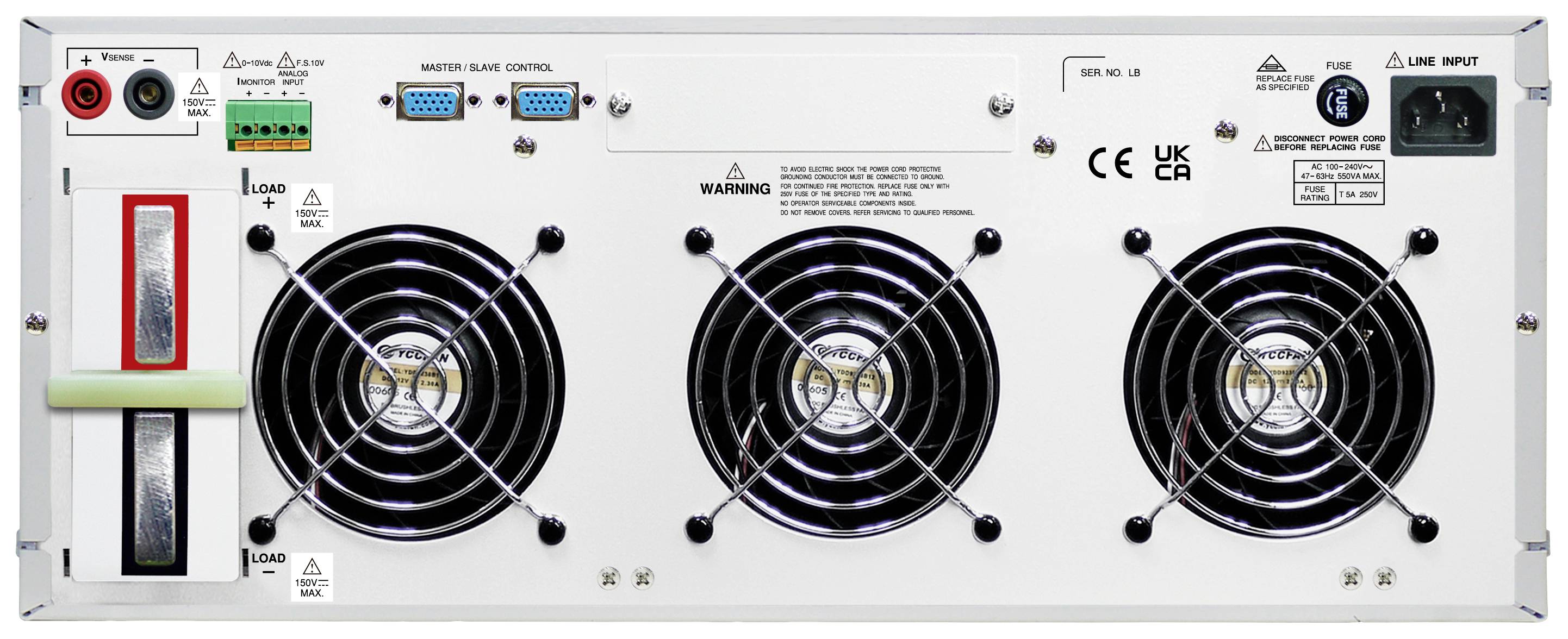

Zadní strana elektronického zařízení s větráky, přípojnými místy pro master-slave řízení, napájecím konektorem a pojistkou.

1/2

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (195 465,36 Kč / kus)

195 465,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: PEL-5004G-150-400

Vstupní napětí: 100 - 240 V/AC

Kategorie produktu: elektronická zátěž

Vstupní napětí (min.): 100 V/AC

Vstupní napětí (max.): 240 V/AC

Vstupní proud při zátěži (max.): 400 A

Trvalý výkon na připojené zátěži (max.): 4000 W

Rozm.: (š x v x h) 440 x 177 x 745 mm

Maximální napětí na vstupu při zátěži: 150 V/DC

: bez certifikátu

Vstupní napětí při zátěži (min.): 0 V/DC

Vstupní proud při zátěži: 0 A

Šířka: 440 mm

V: 177 mm

Hloubka: 745 mm

Ke stažení

List technických údajů

List technických údajů 3013935 GW Instek PEL-5004G-150-400 elektronická zátěž 150 V/DC 400 A 4000 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3013935 GW Instek PEL-5004G-150-400 elektronická zátěž 150 V/DC 400 A 4000 W

Popis

Modul řady PEL-5000G má vlastní ovládací a zobrazovací pole, CC/CR/CV/CP/Dynamic režimy a lze jej ovládat přes rozhraní RS232, Ethernet, USB a GPIB. Nový režim Turbo byl vyvinut pro ochranu proti přetížení nebo ochranné zkoušky, včetně OCP, OPP, zkratů pro AC/DC nebo DC/DC zdroje, přebití a vybití a zkratového testu pro ochranu baterie BMS a blow/nouzového blow testu pro pojistky, součástky přerušení nebo PTC ochrany proti proudu. Podpora zkoušek ochrany proti zkratu, OCCP a OCDP pro zkoušky ochrany baterií BMS, přičemž se měří špičkový proud před ochranou a dobou odezvy ochrany. Funkce BMS, pojistek, OCP a OPP testovacích funkcí na modulu činí test efektivnější. Dynamiku lze simulovat v CC a CP režimu. Rychlost náběhu/poklesu proudu lze individuálně nastavit a je k dispozici externí vstup signálu, takže zátěž může mít simulovanou specifickou formu zátěžového proudu. S funkcí pro nastavení doby zkratu a funkcí SHORT_VH a SHORT_VL lze měřit také zkratové napětí a proud. Programovatelné napětí LOAD ON/OFF, GO/NG Meter CHECK, Voltage Display „ + “ nebo „ - “ a 150 sad Store/Recall větší paměť je funkce předstihu pro každé rozdílné použití. 150 sad Test parametrů a funkce paměti může v reálném čase v souladu s požadavkem Auto Sequenz vyvolat uložené paměti pro použití k tunis.

Tento text byl přeložen strojově.
