GW Instek LCR-8250A digitální digitální LCR měřič

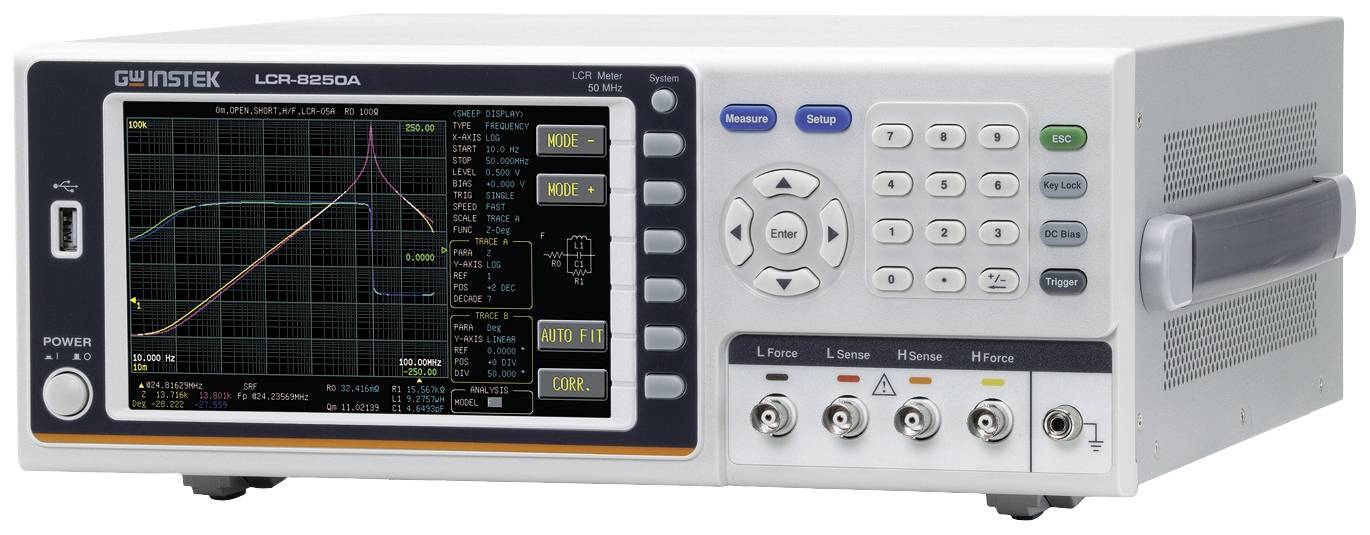

Elektronické měřicí zařízení zobrazuje na displeji měřená data pomocí diagramů a křivek. Má několik tlačítek a připojovacích portů.

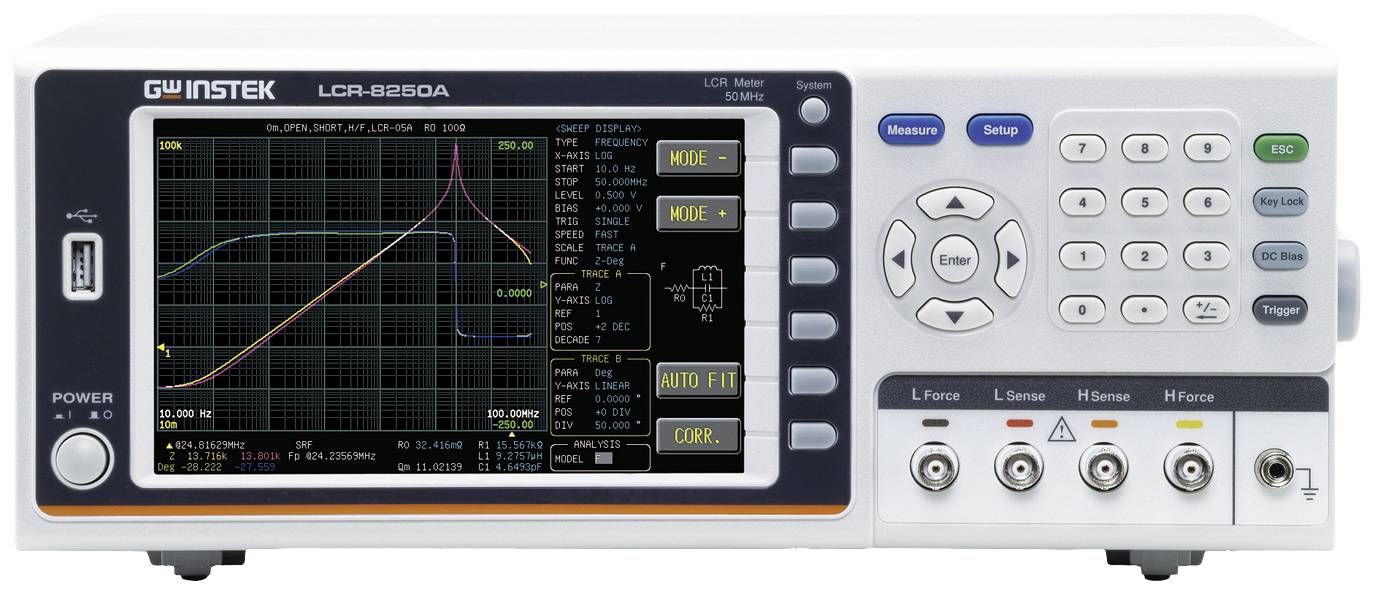

Přístroj LCR s digitálním displejem zobrazuje grafické měřicí křivky. Je vidět klávesnice a přípojné body. Zařízení určené pro analýzu materiálů.

LCR měřicí přístroj zobrazuje naměřené hodnoty 'Ls: 380,144 nH', 'Q: 89,031' a 'Rd: 96,734 mΩ'. Klávesy a připojení jsou viditelné.

1/3

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (852 804,43 Kč / kus)

852 804,43 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Displej 800 x 480 pixelů

Kategorie produktu: digitální LCR měřič

Základní přesnost (±): 0.08 %

Rozhraní: USB

Napájení: 100 - 240 V/AC

V: 145 mm

Šířka: 346 mm

Délka: 335 mm

Hmotnost: 3.3 kg

: bez certifikátu

Typ: LCR-8250A

Displej: digitální

Rozm.: (d x š x v) 335 x 346 x 145 mm

Frekvence měření: 10 Hz - 50 MHz

Rozhraní: USB
GPIB
LAN
RS-232
hostitelský port USB

Ke stažení

List technických údajů

List technických údajů 2813209 GW Instek LCR-8250A digitální digitální LCR měřič

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2813209 GW Instek LCR-8250A digitální digitální LCR měřič

Popis

Vysokofrekvenční LCR tester ~ LCR-8200 (a) GW Instek, který obsahuje dvě řady, LCR-8200A a LCR-8200, má 10 modelů a maximální testovací frekvenci až 50 MHz. Celá série má 7" barevný displej a nabízí vysokou přesnost měření (0,08 %). Výsledky měření lze v závislosti na zvoleném režimu měření zobrazovat číselně nebo graficky, takže uživatel může optimálně interpretovat vlastnosti zkoušeného předmětu. Zároveň umožňuje široké spektrum standardních rozhraní jako USB zařízení / RS-232C / Handler a GPIB uživateli řídit přístroj nejdůvěrnějším rozhraním, aniž by se zajímal o dodatečné hardwarové investiční náklady. Kromě toho nabízí tato řada také funkci paměti USB při provozu v grafickém režimu. Naměřené charakteristiky a hodnoty se ukládají pro pozdější analýzu. Rozmanité funkce LCR-8200 (a) pomáhají uživatelům snadno plnit požadavky na zkoušky pasivních součástí ve výzkumu a vývoji i ve výrobě.

Tento text byl přeložen strojově.
