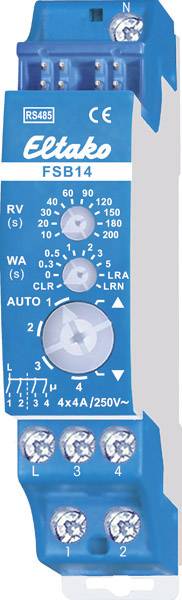

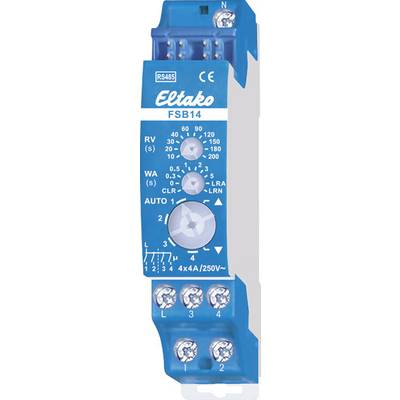

FSB14 Eltako RS485 ovládání žaluzií montáž na lištu Spínací výkon (max.) 1000 W

Spínač s prvkem pro aktivaci stínění a rolet se 2 kanály pro dva 230V motory. 2+2 spínač 4 A/250 V AC, oddělený potenciál od napájecího napětí 12 V. Obousměrně. V režimu Stand-by ztráta pouze 0,1 W. Vestavěné zařízení pro montáž na lištu. Připojení k Eltako-sběrnice RS485. Příčné zapojení a napájení pomocí můstku. Kontaktní spínání v nule kontaktů a k ochraně motorů. Motor se na 1, 2 a N, druhý motor případně na 3, 4 a N. jsou oba relé na FSB14 zapne, 0,4 W. Při výpadku napájení je definována vypnutý. Tlačítka lze použít jako tlačítko směru nebo jako univerzální tlačítko může být přiřazeno úzké: ovládání s univerzálním tlačítka: s každým impuls změní spínací poloha ve stejném pořadí, držení, od, držení. Ovládání: tlačítko směru úzké s vzorkovacím impulzu nahoře se spínací poloha na cíleně. S vzorkovacím impulzu dole se spínací poloha od cíleně. Další vzorkovacím impulzu ve stejném směru přeruší odtoková. Při vzorkovacím impulzu do jiné se ale zastavit a po pauze od 500 ms do opačném směru jízdy. Centrální ovládání dynamicky bez priorita: řídicí signál jako centrální ovládání spínač bez priorita bezdrátovým dálkovým ovládáním tlačítka se cíleně spínací poloha na nahoru nebo od dolů. Bez priorita proto, že tato funkce od jiných řídicí signály ubersteuert. Centrální ovládání dynamicky s priorita: s řídicím signálem alespoň 2 sekund jednoho jako centrální ovládání snímač s priorita bezdrátovým dálkovým ovládáním tlačítka se cíleně spínací poloha na nahoře a dole od. S priorita proto, že tyto řídicích signálů od jiných řídicí signály lze ubersteuert, dokud do centrální ovládání pomocí tlačítka na nebo od na centrální ovládací tlačítko opět vypnuta. S řídicím signálem, např. jako centrální ovládání snímač s priorita bezdrátovým dálkovým ovládáním FSM61, cíleně spínací poloha na nebo a priorita. S priorita proto, že tyto řídicích signálů od jiných řídicí signály lze ubersteuert, dokud do centrální ovládání díky konec řídicího signálu opět vypnuta. Beschattungsszenen-Steuerung: řídicí signál jako scény tlačítko bezdrátovým dálkovým ovládáním tlačítka s dvojnásobnou houpačkou nebo automaticky pomocí navíc bezdrátovým dálkovým ovládáním bezdrátové měření venkovní senzor jasu FAH60, lze nastavit až 4 dříve elektrického Ab-Laufzeiten. Při ovládání pomocí GFVS softwaru lze příkazy pro na a přesné jízdní časovým údajem. Protože aktor po každém aktivitu, i při pomocí tlačítka ausgelostes kole, přesně ujeté čas hlásí, se pozici stínění v GFVS software vždy správně ohlášen. Při dosažení koncové polohy nahoře a dole se synchronizuje automaticky polohy. LED pod horním otočným spínačem doprovází pro Einlernvorgang podle návod k obsluze a zobrazuje v provozu řídicí příkazy díky krátkému přípojnému frekvenci blikání u připojených lampiček.

Tento text byl přeložen strojově.
