Schellenberg 24201 relé Vhodné pro (rolety) Schellenberg Standard und Plus

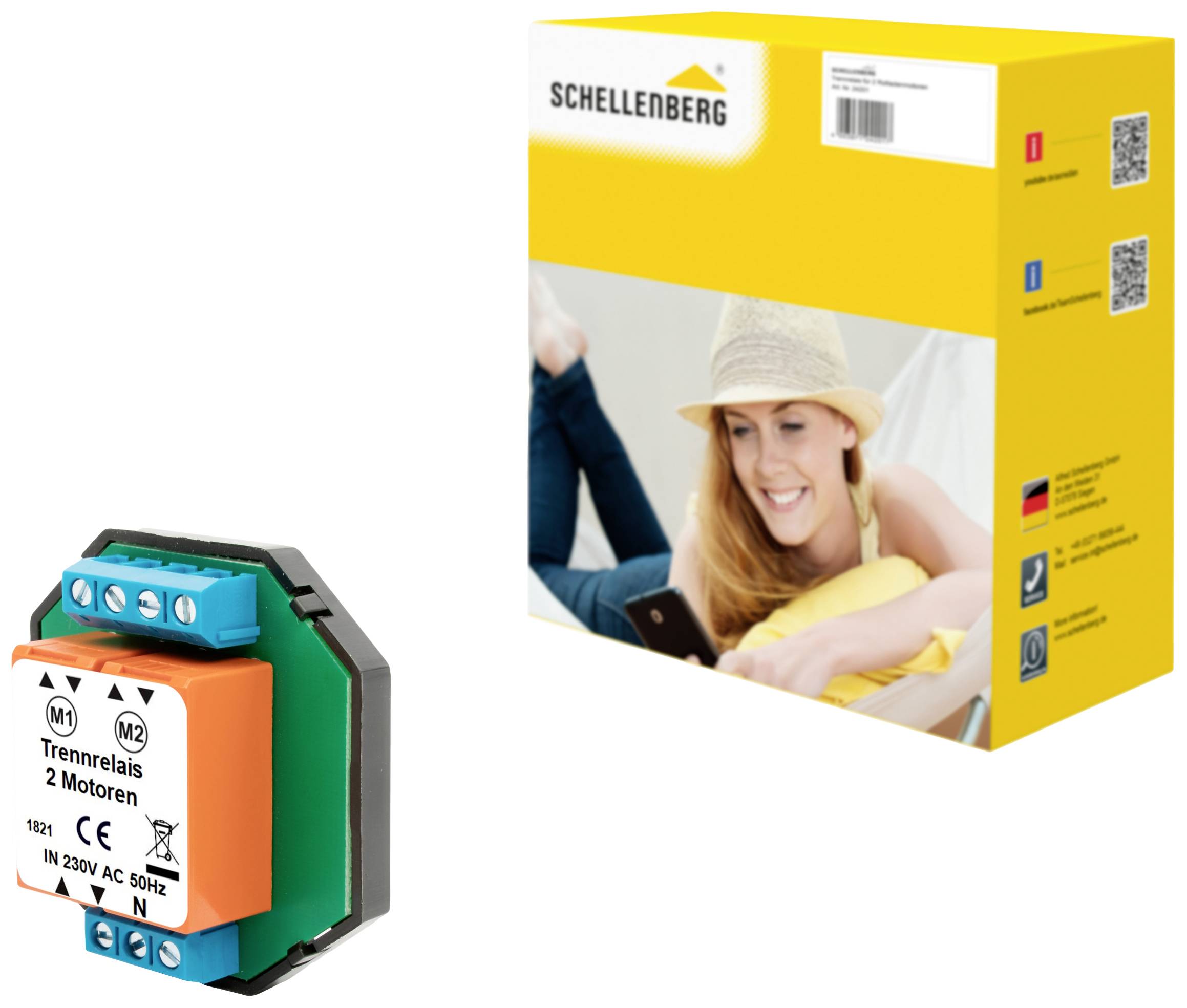

Spínací relé pro 2 motory' od Schellenbergu. Na obrázku je zobrazen reléový modul a obaly s usměvavou ženou v pozadí.

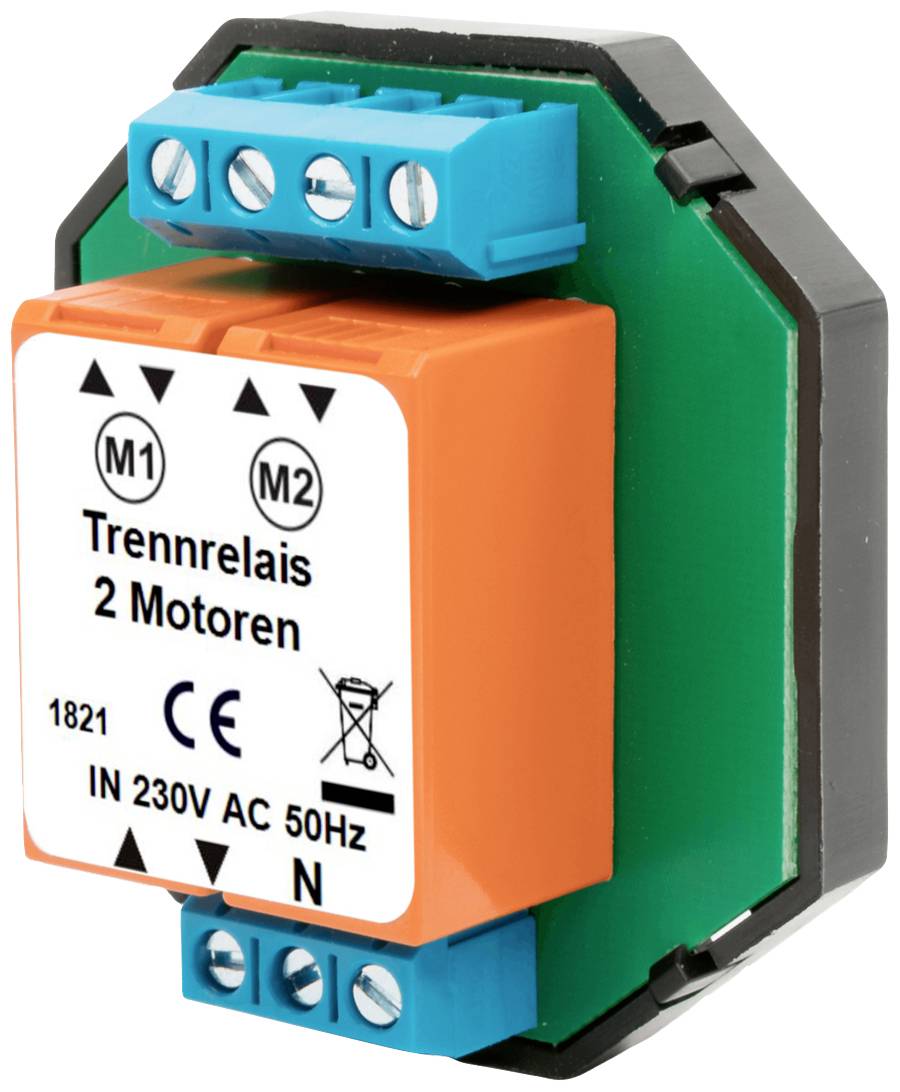

Elektrické odpojovací relé pro dva motory. Označeno jako 'Odpojovací relé 2 motory', vhodné pro 230V AC, 50Hz.

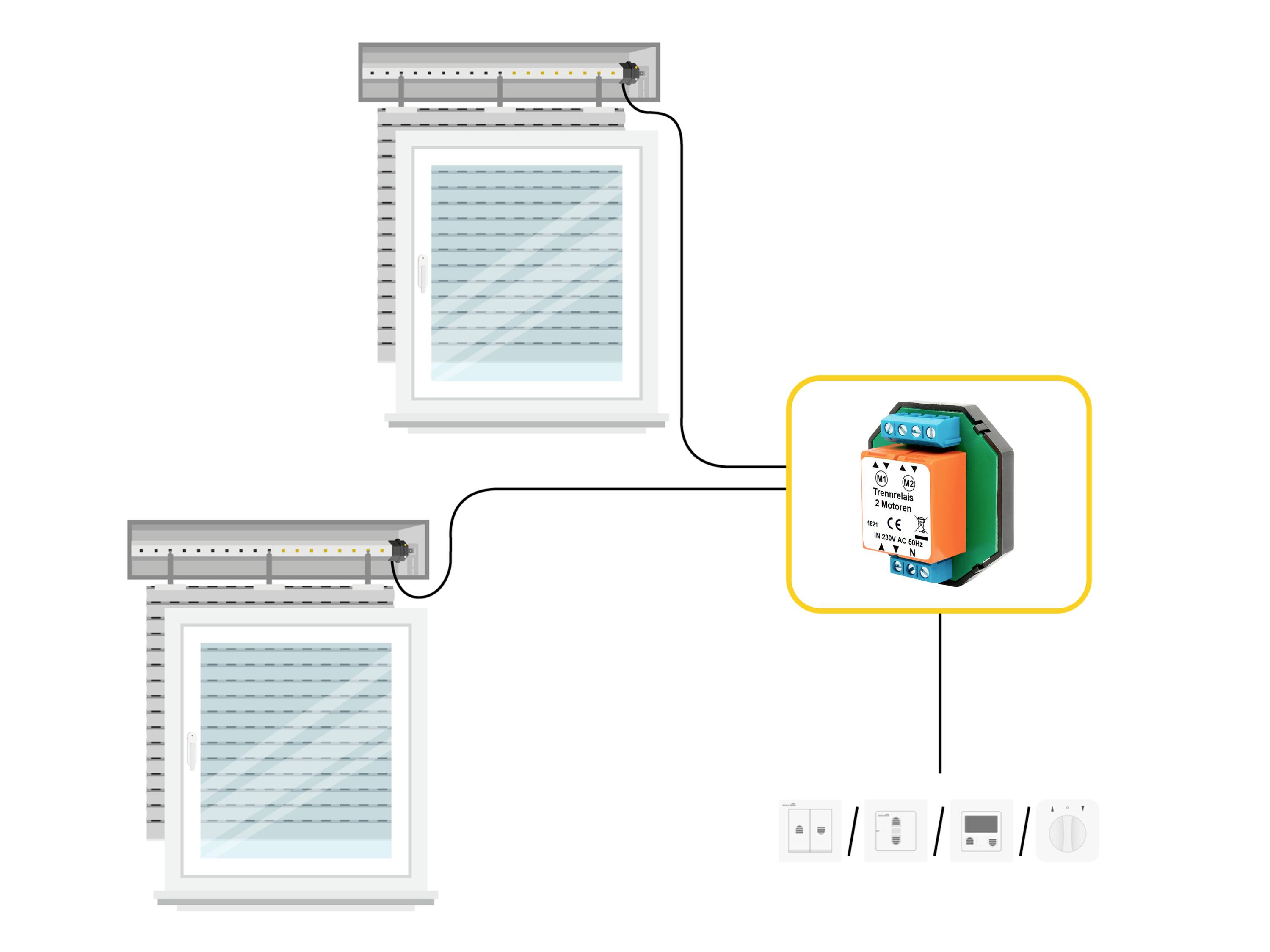

Diagram zobrazuje dvě okna s motorovými roletami, propojené řídicí jednotkou. Spínače a senzory ovládají žaluzie.

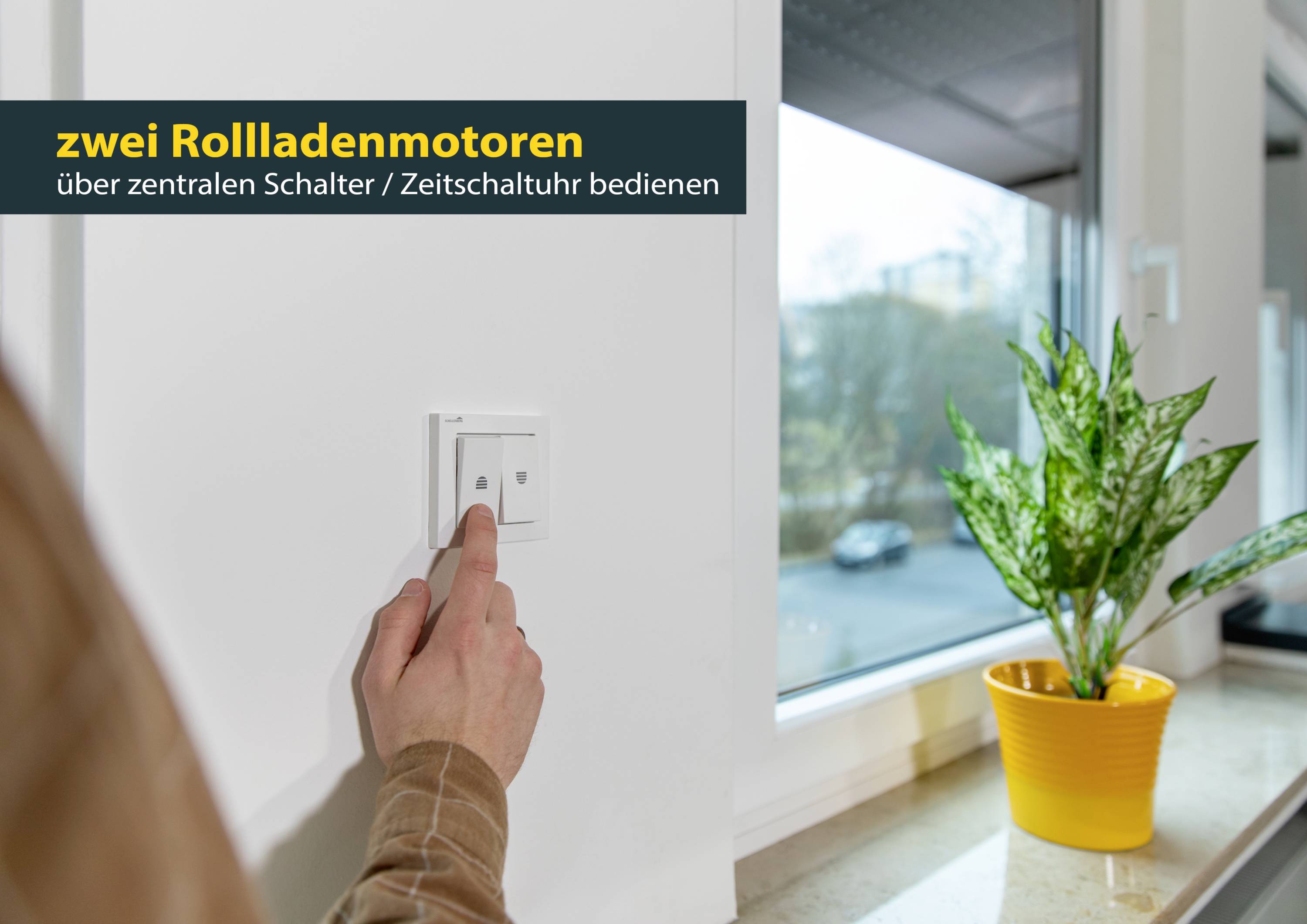

Ruka ovládá nástěnný spínač vedle okna; text nahoře: 'dva motory rolet ovládané centrálním spínačem/časovým spínačem'

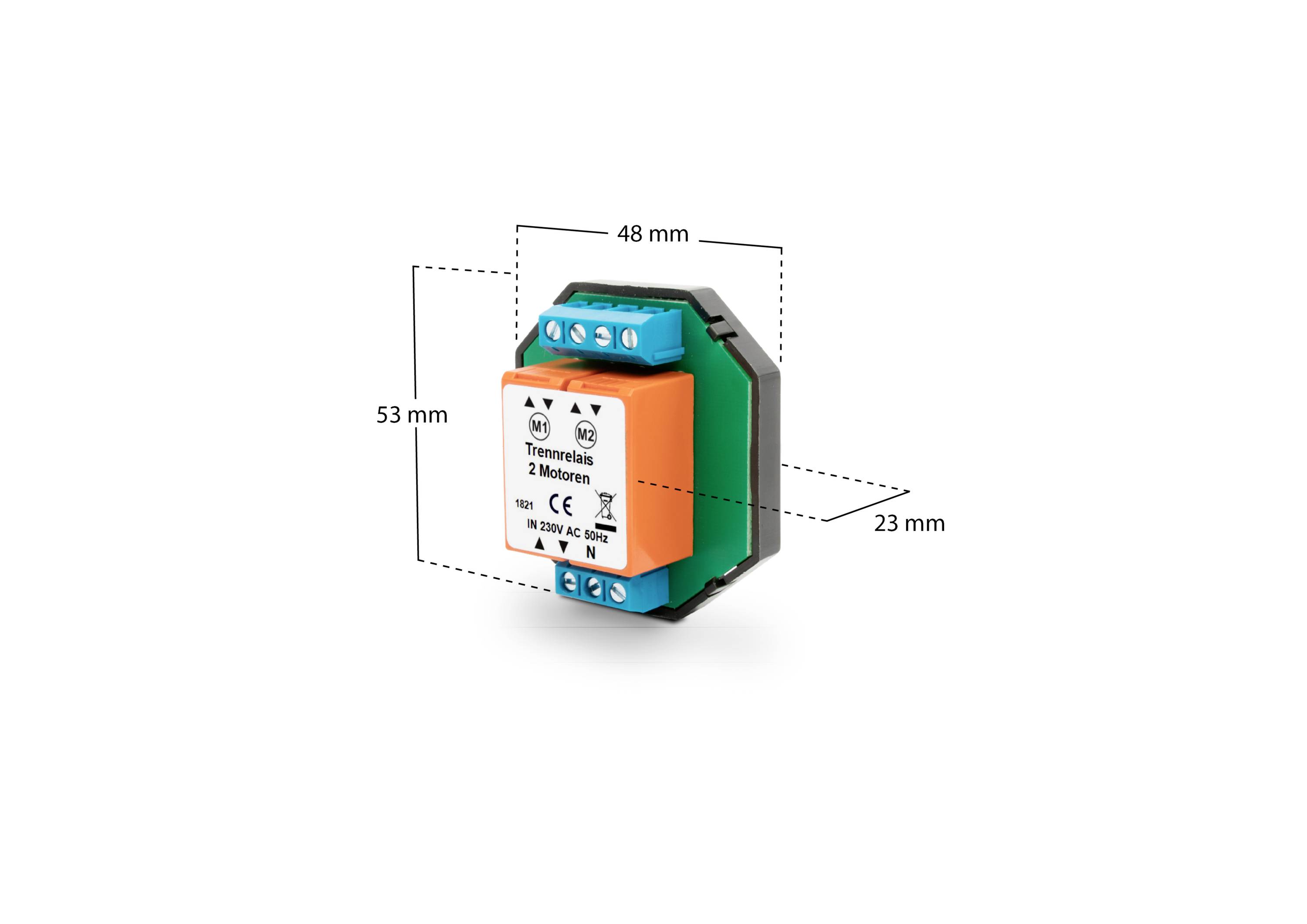

Na obrázku je elektronické zařízení o rozměrech 48 mm x 53 mm x 23 mm. Je umístěno v plastovém pouzdře s připojovacími svorkami.

1/5

Okamžité doručení: Po 31. 8.

37 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (619,01 Kč / kus)

619,01 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Oddělovací relé Schellenberg, centrální, 2násobné

Současné ovládání dvou roletové motorů
Ideální ideal pro trubkové motory Schellenberg STANDARD a Plus
Celkový spínací výkon max. 6 a (3 a na pohon)

Technické parametry

SÍŤOVÉ NAPĚTÍ 230 V AC / 50 V.
Ochrana: IP20, pro suché vnitřní prostory
Provedení: Pod omítku
Spínací proud (indukční): 6 a / 2 x 3 A.
Odběr proudu: 10 mA
Připojovací svorka: Pevný kabel 0,5 až 2,5 mm², 0,5 až 1,5 m²
Kabel s jemnými drátky a dutinkou
Stupeň znečištění: 1 (IEC 60664-1)
Přepětí 3 (IEC 60664-1)
Teplotní rozsah: 0 °C až +60 °C
Montáž do instalační krabice pod omítku s Ø 60 mm a hloubkou 40 mm
Montáž do krabice na omítku s rozměry alespoň 70 x 70 mm

Kategorie produktu: relé

vhodné pro: Schellenberg Standard und Plus

Provozní napětí: 230 V

Způsob montáže: pod omítku

Šířka: 52.4 mm

V: 48.4 mm

Hloubka: 22.4 mm

Rozm.: (š x v x h) 52.4 x 48.4 x 22.4 mm

Základní stanice: nepožadovaná

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2522375 Schellenberg 24201 relé Vhodné pro (rolety) Schellenberg Standard und Plus

Popis

Pokud chcete například ovládat dva roletové motory současně přes spínač, je nutné relé pro oddělovače rolet. Vhodný pro skupinové ovládání trubkových motorů Schellenberg modelů STANDARD nebo Plus, ale lze jej použít i pro konstrukční motory rolet jiných výrobců. Toto oddělovací relé pro rolety vyžaduje provozní napětí 230 v AC/50 Hz a má celkovou spínací schopnost max. 6 a, was 3 a na pohon rolet. 2násobné relé pro rolety se instaluje do krabice pod omítku o průměru 60 mm a hloubce 40 mm a je vhodné pouze pro suché vnitřní prostory. Alternativně je do krabice na omítku s rozměry 70 x 70 mm.
