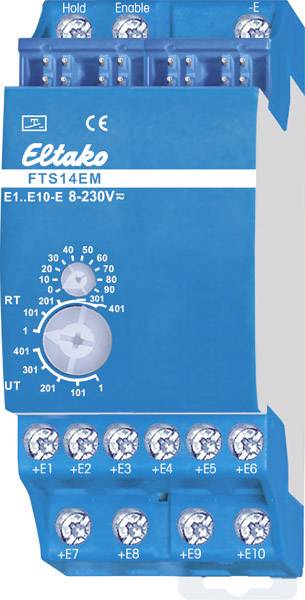

FTS14EM Eltako RS485 řídicí systém montáž na lištu
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 321,49 Kč / kus)
1 321,49 Kč
Bez DPH.
Už jen 6 Ks skladem!
Technické parametry
- Kategorie produktu
řídicí systém
- Série
Eltako
- Rozm.
(š x v x h) 20.0000 x 90.0000 x 70.0000 mm
IP20
- Napájení
přes napájecí zdroj na DIN lištu
- Provozní napětí
12 V
- Způsob montáže
montáž na lištu
- Přenos dat (Smart Home)
RS485
- Šířka
20.0000 mm
- V
90.0000 mm
- Hloubka
70.0000 mm
- Základní stanice
nepožadovaná, volitelně pro vzdálený přístup
- Směr toku signálu
obousměrný (bi)
n.rel.
- Hmotnost
0.1170 kg
- Barva
modrá
DRA (DIN-rail adaptor)
NE
ANO
NE
Clamp mounting
2
Other
NE
IP20
10
NE
ANO
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2162186 FTS14EM Eltako RS485 řídicí systém montáž na lištu
Popis
Vstupní modul pro sběrnici Eltako RS485, 10 řídicích vstupů pro univerzální řídicí napětí. V režimu stand-by ztráta pouze 0,1 W. Připojení ke sběrnici Eltako RS485. Propojení se sběrnicí a napájením pomocí zásuvných můstků. Provoz ve spojení s FAM14 nebo FTS14KS. 10 řídicích vstupů +E1 až +E10 / -E galvanicky oddělených od napájecího napětí. Řídicí napětí: 8 - 230 V UC Od výrobního týdne 44/15 mohou být řídící vstupy aktivovány pro tlačítka (stav dodání), okenní a dveřní kontakty nebo pro detektor pohybu. Řídicí vstupy pro tlačítka: Z bezdrátových tlačítek (např. 0 x 70) se vysílají signály. Skupinu tvoří nejvýše 10 FTS14EM. Na sběrnici RS485 je tedy možné připojit celkem maximálně 50 FTS14EM s 500 tlačítky nebo kontakty. K nahrání potřebného signálu do aktoru musí být v horním a dolním otočnému spínači zvolena požadovaná skupina. Pro tlačítka v oblasti UT nebo RT nebo pro okenní a dveřní kontakty a detektory pohybu v oblasti RT.
