Fischer 575229 systém pro distanční montáže (d) 380 mm pozinkované 2 ks

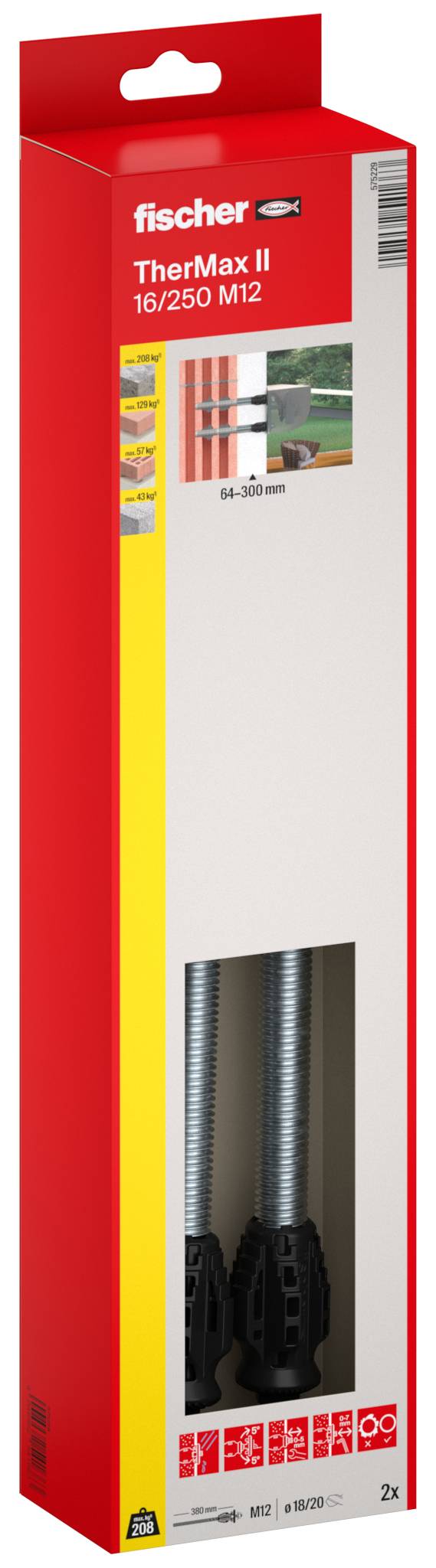

Obrázek balení sady upevnění Fischer TherMax II 16/25 M12, červená krabice se dvěma černými hmoždinkami viditelnými na spodní části.

Technický diagram šroubovací kotvy v betonu, zobrazující dva pohled instalace s popisanými rozměry pro hloubku otvoru, délku kotvy a tloušťku fixace.

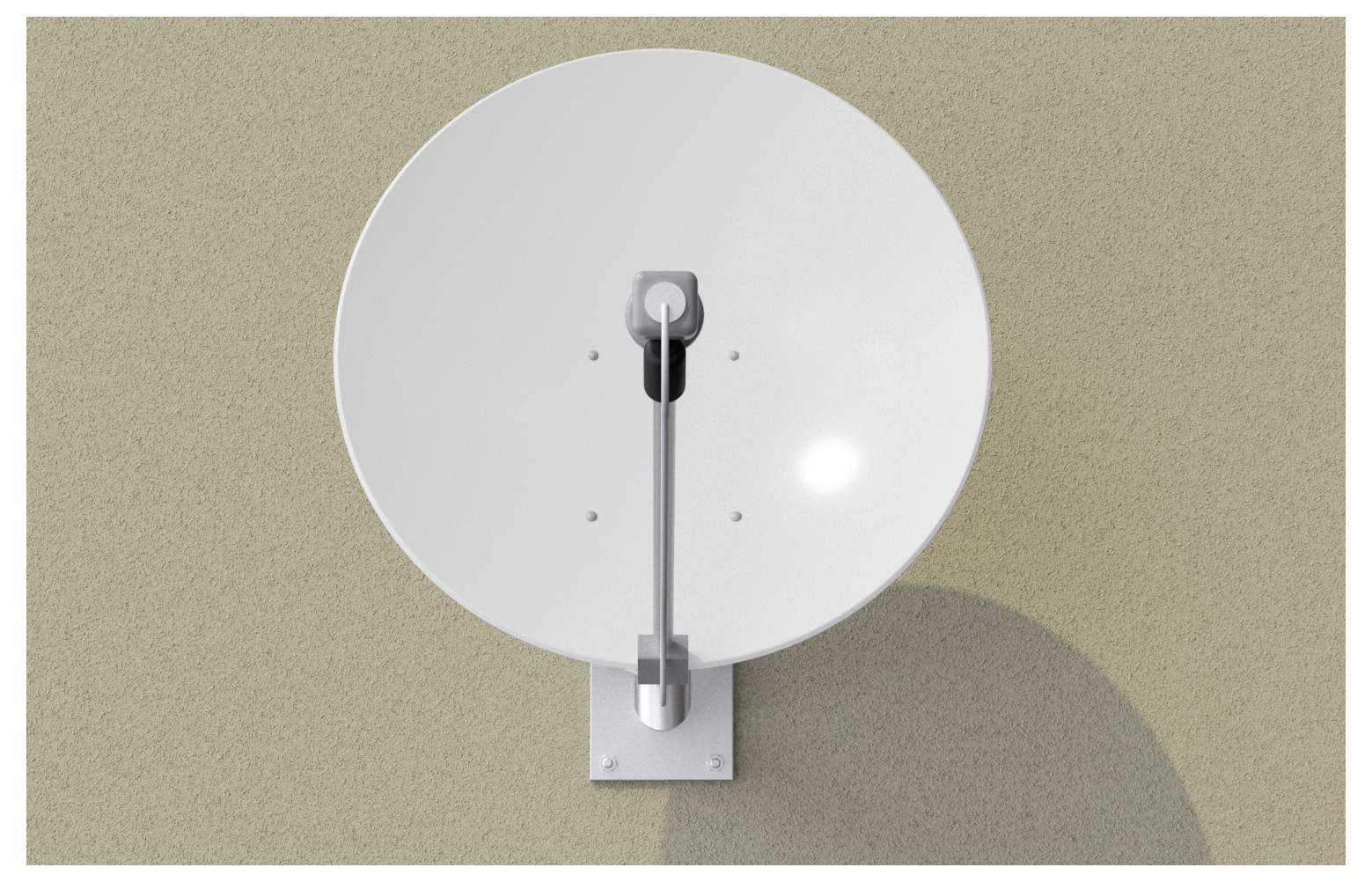

Bílá kulatá satelitní parabola připevněná na béžové zdi s centrální podpůrnou rameno a stín vrhnutý dolů doprava.

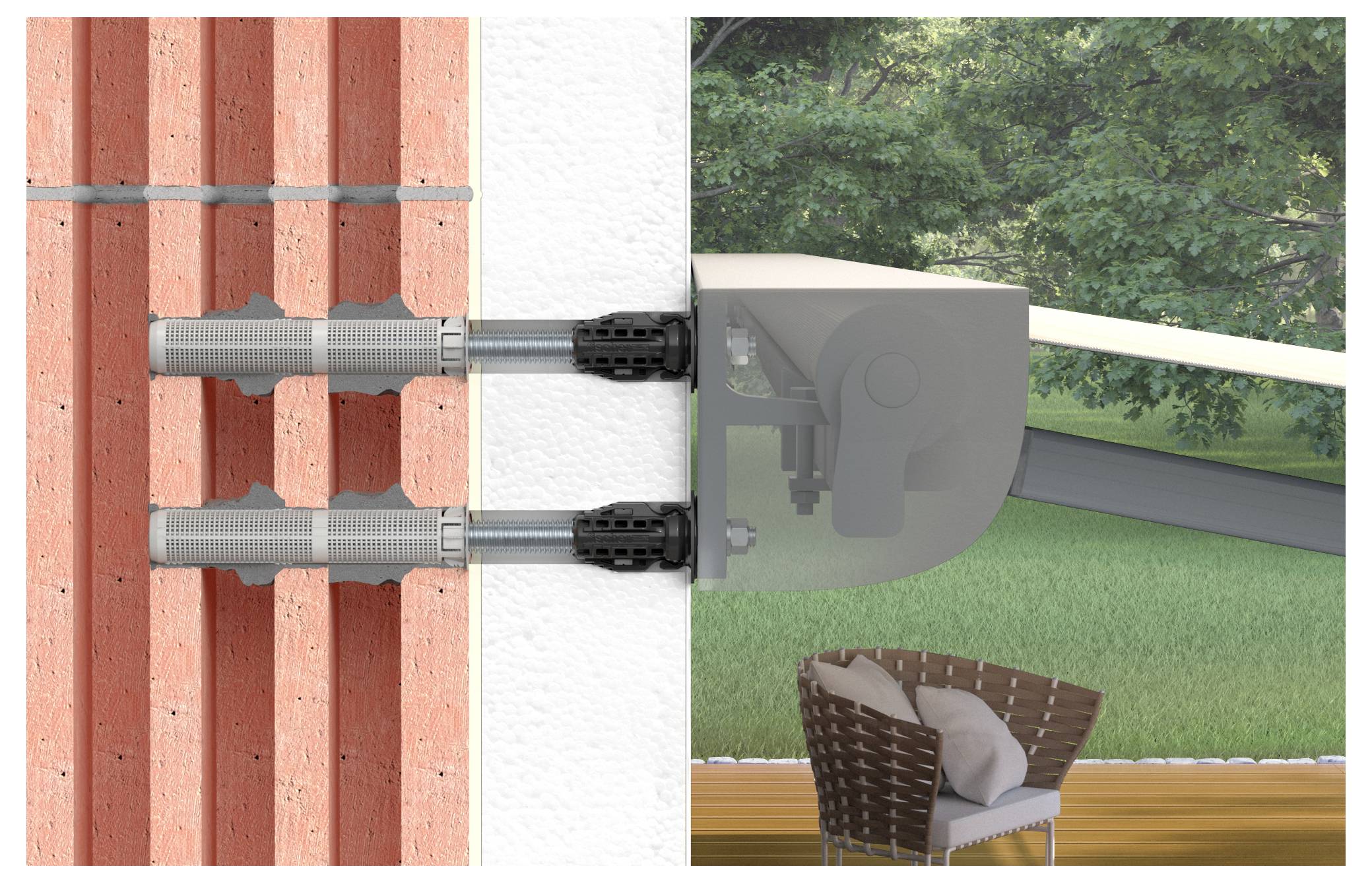

Příčný řez diagramem markýzy nebo stínícího mechanismu kotvdieného do cihelné zdi, ukazující dva montážní šrouby procházející izolací do konzolového ramene.

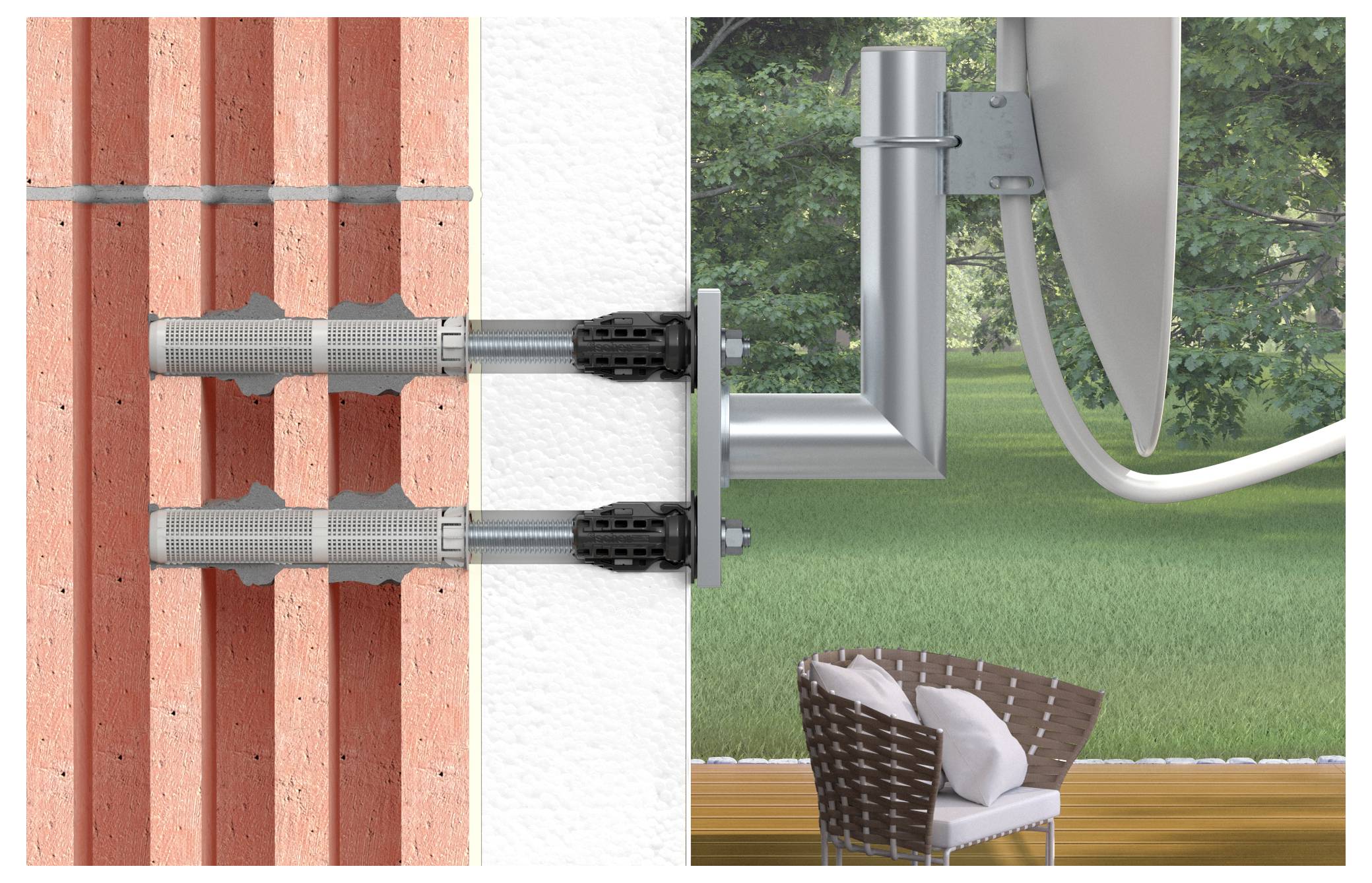

Diagram instalace nástěnné satelitní antény zobrazující kotevní šrouby upevňující držák přes zděnou stěnu a nastavení vnějšího montáže.

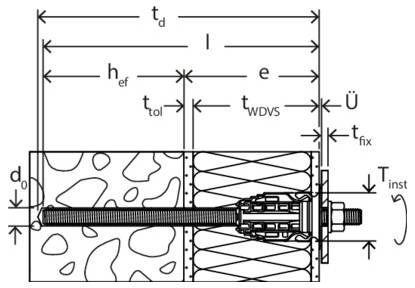

Technický diagram kotvení do zdi v řezu, který znázorňuje izolovanou stěnu a rozměry kotvidla označené t_d, l, h_ef, e, t_wDVS, t_fix, d_0, T_inst, a Ü.

Diagram znázorňující vrták vsunutý vodorovně skrz vrstvený materiál se šipkou ukazující směr vrtání a malým vloženým obrázkem zobrazujícím polohu vrtání.

Technický diagram znázorňující kotevní šroub do zdivy s červenými rozměrovými čarami označenými k=td, td a e měřícími celkovou délku, zapuštění a vzdálenost od okraje.

Dvě pozice kabelového upínače zobrazené s červeným T-tvarým značením a šipkou ukazující, kde stisknout západku na pouzdře konektoru.

Ilustrace vrták vrtající se vrstvením materiálem zleva doprava, s červenými šipkami označujícími pohyb vpřed a rotační pohyb a úlomky padající z otvoru.

Fischer 575229 systém pro distanční montáže (d) 380 mm pozinkované 2 ks-10

Řez dvěma ukončeními kabelů ve zdi, ukazující černý kabel nahoře a červený kabel dole se šipkami označujícími směr zatáhnutí.

Diagram ukazující závitovaný implantát nebo šroub vložený vrstvami tkáně, se šipkami označujícími rotaci a směr plus symbol hodin naznačující načasování nebo dobu trvání.

Fischer 575229 systém pro distanční montáže (d) 380 mm pozinkované 2 ks-13

Diagram znázorňující kruhový konektor a červenou šipku ukazující na zásuvku montovanou na zdi, indikující vložení nebo připojení.

Diagram mechanické kotvy vkládané do vyvrtaného otvoru ve zdi, zobrazující expanzní objímky zajišťující se v podkladu.

Diagram nástroje vrtajícího se horizontálně vrstvou materiálu, se šipkami ukazujícími rotaci a pohyb vlevo, a odpad vycházející z pravé strany.

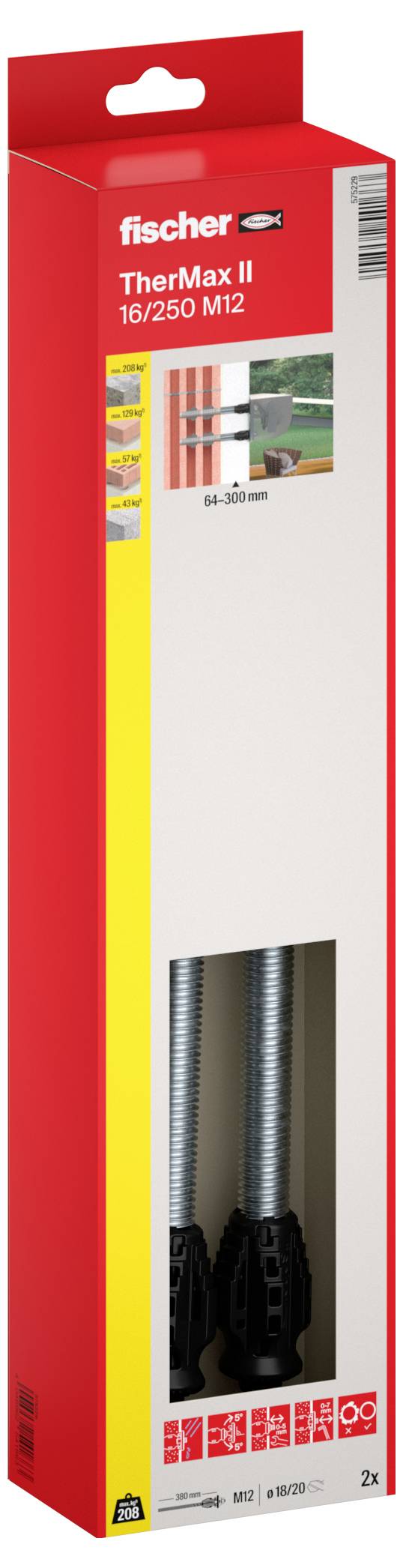

Red Fischer TherMax II sada kotev v krabici označené '16/250 M12' s obrázkem produktu a čárovým kódem, určená pro aplikace připevňování na stěnu.

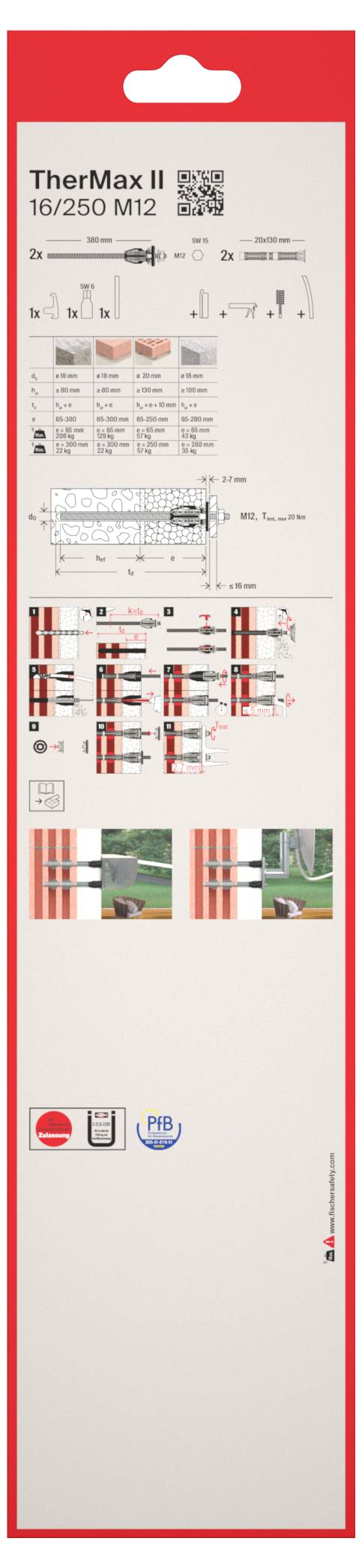

Balíček produktu TherMax II pro 16/250 M12 konektory, zobrazující schémata zapojení, rozměry a příklady instalace na červeno-bílé krabici.

1/19

Kategorie produktu

systém pro distanční montáže

Délka

380 mm

Obsah

2 ks

Vlastnosti materiálu

pozinkované

Vhodné pro

beton

Datasheety: (PDF)

Doručení: Po 7. 9.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 2 ks)

Celková cena (1 524,79 Kč / kus)

1 524,79 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Systém distanční montáže fischer Thermax II 16/250 M12 (2)

Skutečná odolnost proti příklepu a dlouhodobá ochrana před vlhkostí.
Jedinečné vyrovnání šikmých otvorů až do 5°.
Maximální bezpečnost a flexibilita díky povolenému nastavení bez nákladného speciálního nářadí.
Optimální geometrie konusu pro přesné a snadné frézování bez stržení povrchu omítky.
Žádný tepelný most díky kuželu proti chladu.
Uchycení vysokého zatížení a velmi snadná montáž.

Technické parametry

Oblast použití: Markýzy
Závit: M16
Rozměr závitu 16 mm
Závitová tyč: M16 x 344 mm
Instalační otáčivý moment 20 Nm
Závit: M12
Tloušťka nenosné vrstvy: 64 - 3001mm
S krytkou: Ano
S hmoždinkou: Ne
S podložkou: Ano
Zkušební značky / schválení: ETA - evropské technické posouzení
Prostředí: Vlhký prostor / venkovní použití

Kategorie produktu: systém pro distanční montáže

Délka: 380 mm

Obsah: 2 ks

Vlastnosti materiálu: pozinkované

Vhodné pro: beton

vč. matky: Ano

Ke stažení

List technických údajů

List technických údajů 3760689 Fischer 575229 systém pro distanční montáže (d) 380 mm pozinkované 2 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760689 Fischer 575229 systém pro distanční montáže (d) 380 mm pozinkované 2 ks

Popis

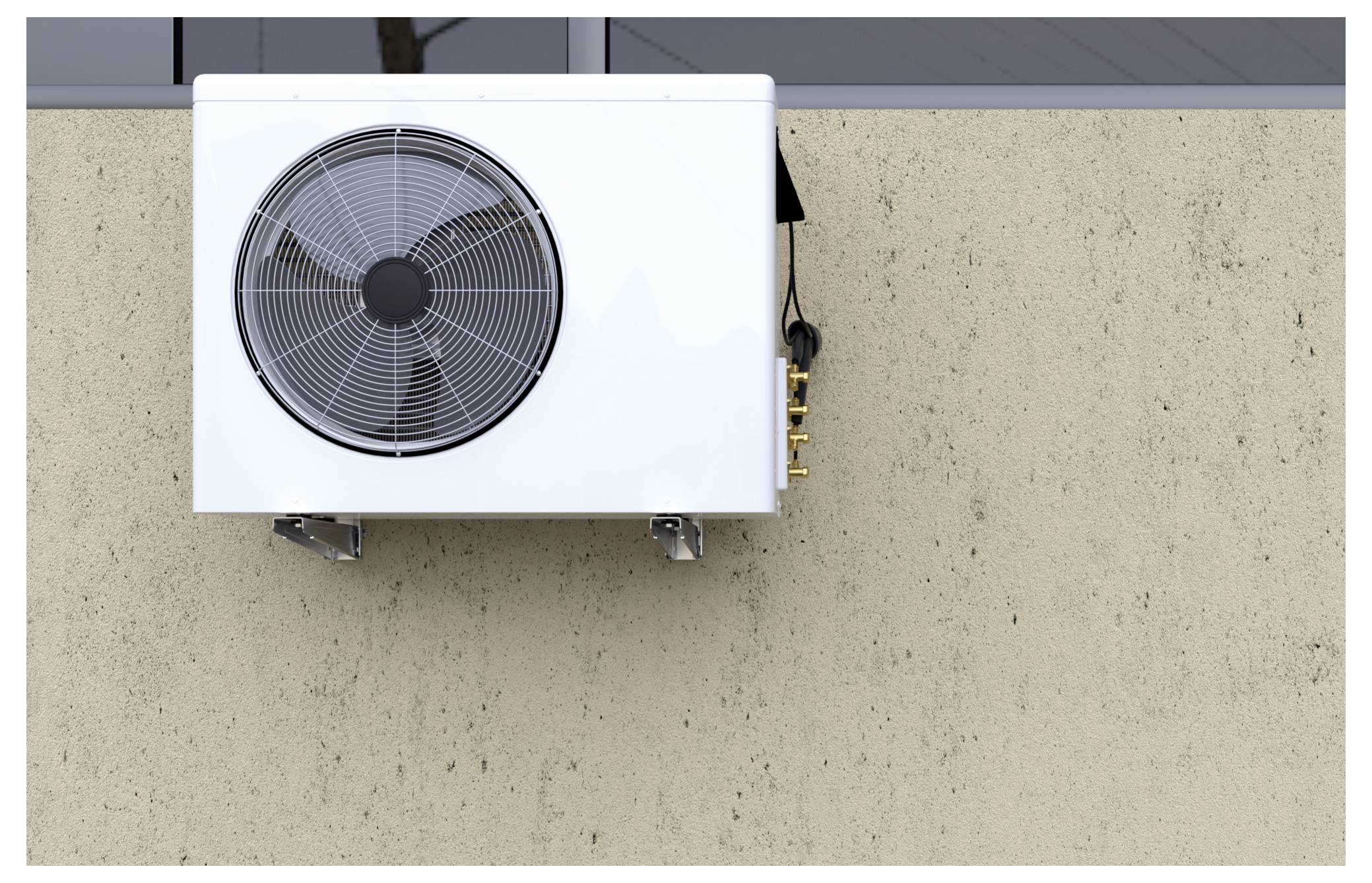

fischer distanční systém Thermax II je řešením pro upevnění bez tepelných mostů na izolovaných fasádách. Systém se skládá ze speciální kotvicí tyče z galvanicky pozinkované oceli s kuželovým zesíleným skelnými vlákny, z ochranné krytky s těsnicím kroužkem EPDM a závitovým kolíkem. Kužel proti chladu se frézuje po omítce do izolačních materiálů a přeruší tepelný můstek. V kombinaci s různými rybáři injektážními místními komunitami je systém schválen pro mnoho stavebních materiálů. Pro prostorově úsporné upevnění do děrovaného kamene a zdiva je součástí dodávky kotvicí pouzdro. Samostatná krytka s EPDM těsnicím kroužkem, spolu se zaoblenou hlavou kuželu vyrovnává šikmé otvory. Těsnicí kroužek EPDM chrání před proniknutím vlhkosti a spaní. Thermax II je upevněn na těžké zatížení, jako jsou markýzy, klimatizace a satelitní systémy v betonu, pórobetonu a zdivo z vrtané a plné kamene.
