Kategorie produktu

systém pro distanční montáže

Délka

240 mm

Obsah

20 ks

Vlastnosti materiálu

pozinkované

Vhodné pro

beton

Datasheety: (PDF)

Doručení: Po 7. 9.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 20 ks)

Celková cena (8 627,27 Kč / kus)

8 627,27 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Systém distanční montáže fischer Thermax II 12/110 M12

Skutečná odolnost proti příklepu a dlouhodobá ochrana před vlhkostí.
Jedinečné vyrovnání šikmých otvorů až do 5°.
Maximální bezpečnost a flexibilita díky povolenému nastavení bez nákladného speciálního nářadí.
Optimální geometrie konusu pro přesné a snadné frézování bez stržení povrchu omítky.
Žádný tepelný most díky kuželu proti chladu.
Uchycení vysokého zatížení a velmi snadná montáž.

Technické parametry

Oblast použití: Markýzy
Závit: M12
Rozměr závitu 12 mm
Závitová tyč: M12 x 204 mm
Instalační otáčivý moment 20 Nm
Závit: M12

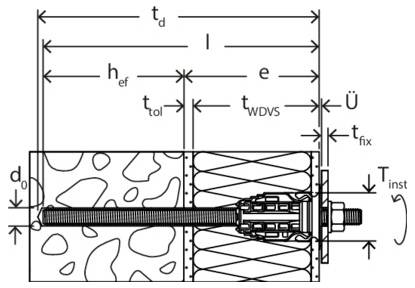

Tloušťka nenosné vrstvy: 64 - 170 mm
S krytkou: Ano
S hmoždinkou: Ne
S podložkou: Ano
Zkušební značky / schválení: ETA - evropské technické posouzení
Prostředí: Vlhký prostor / venkovní použití

Kategorie produktu: systém pro distanční montáže

Délka: 240 mm

Obsah: 20 ks

Vlastnosti materiálu: pozinkované

Vhodné pro: beton

vč. matky: Ano

Ke stažení

List technických údajů

List technických údajů 3760685 Fischer 575222 systém pro distanční montáže (d) 240 mm pozinkované 20 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760685 Fischer 575222 systém pro distanční montáže (d) 240 mm pozinkované 20 ks

Popis

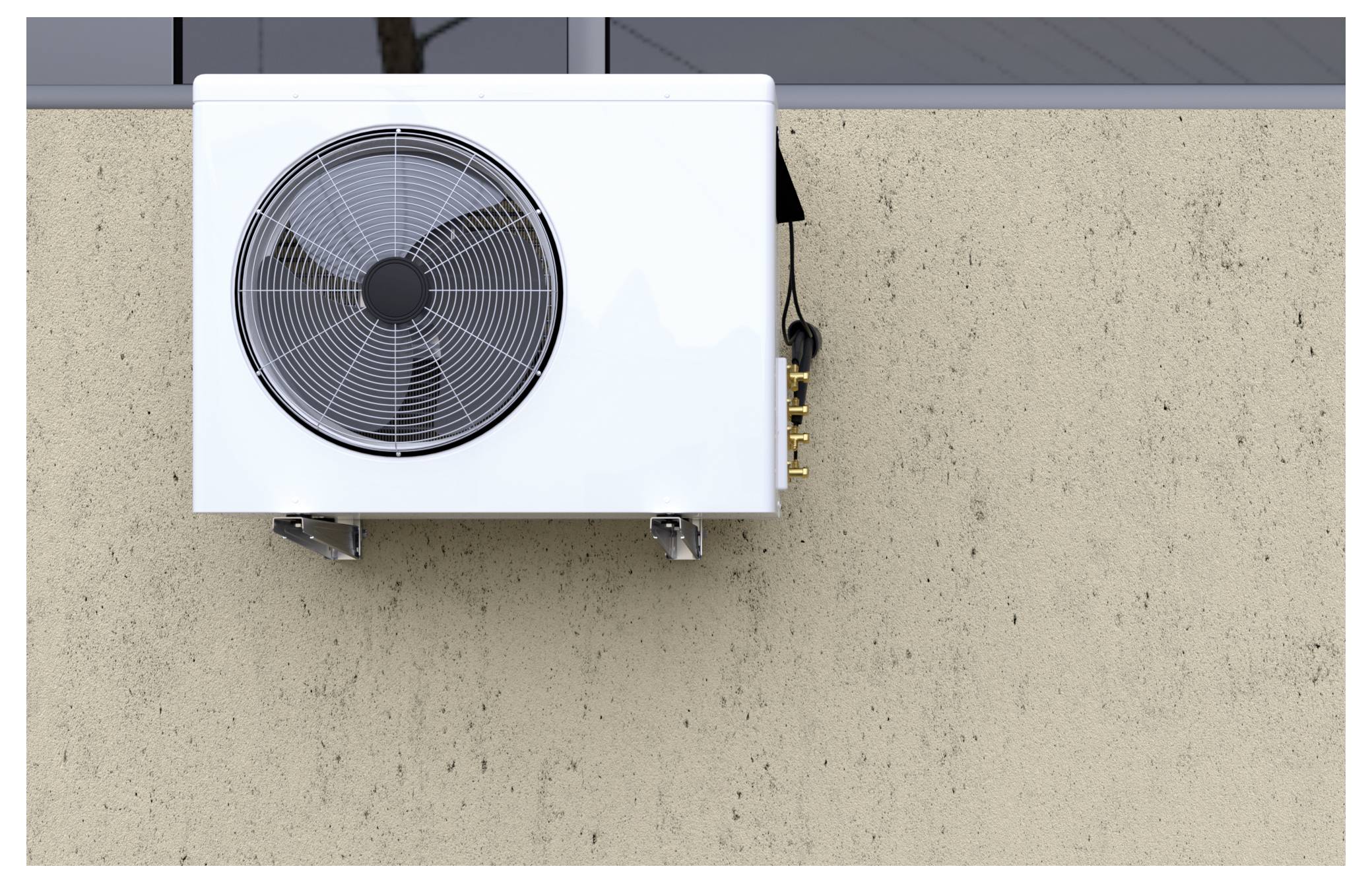

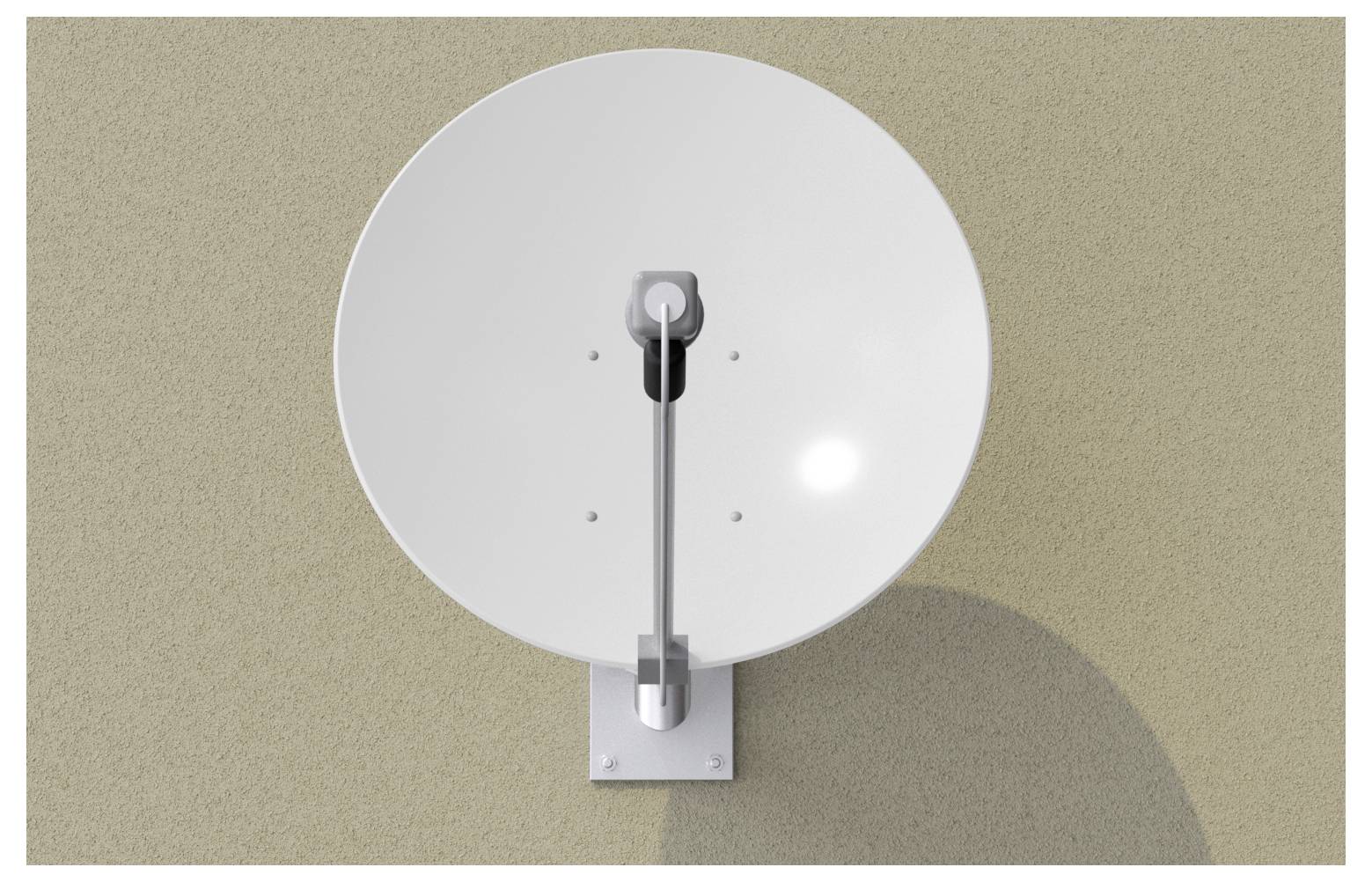

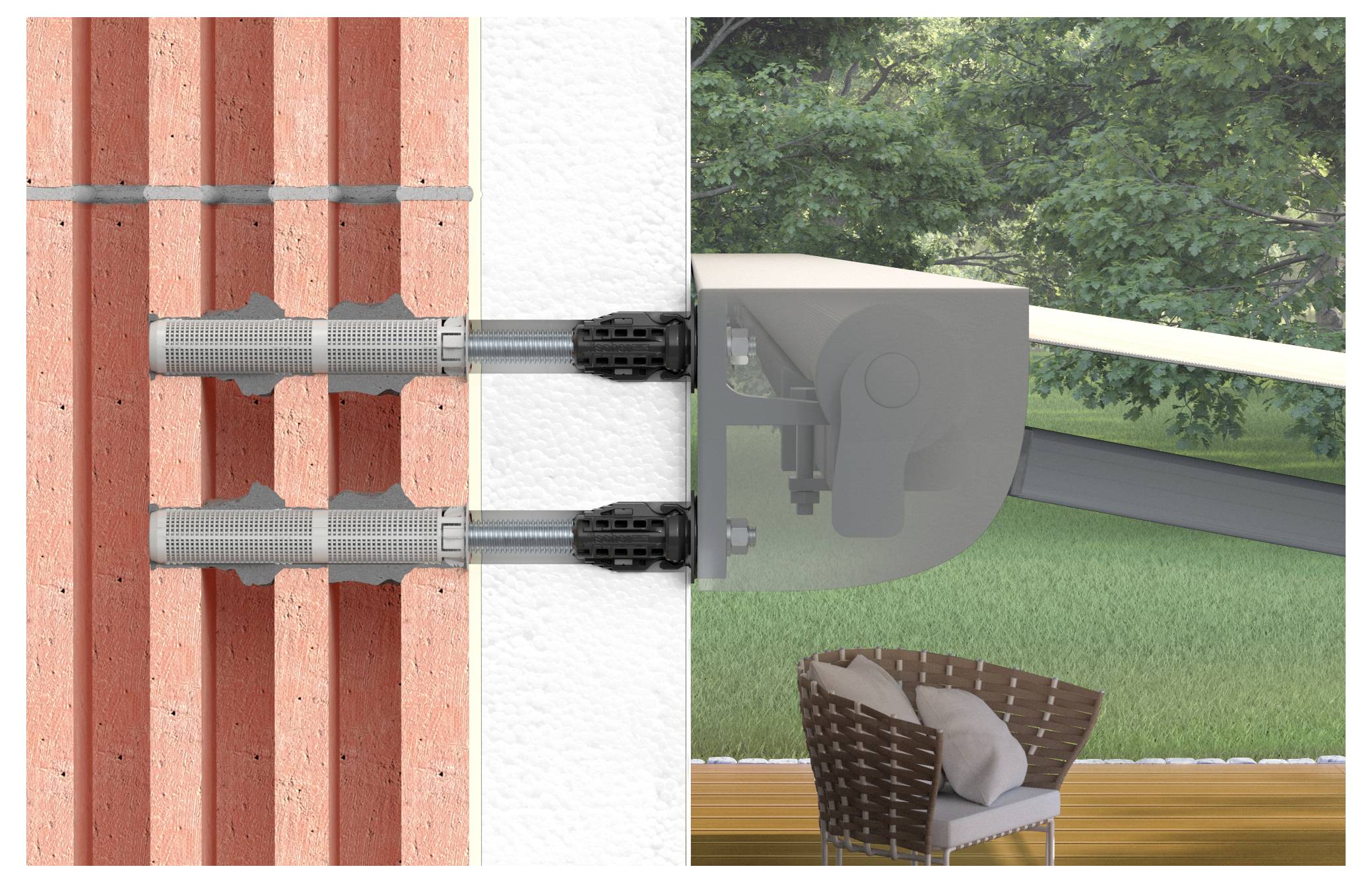

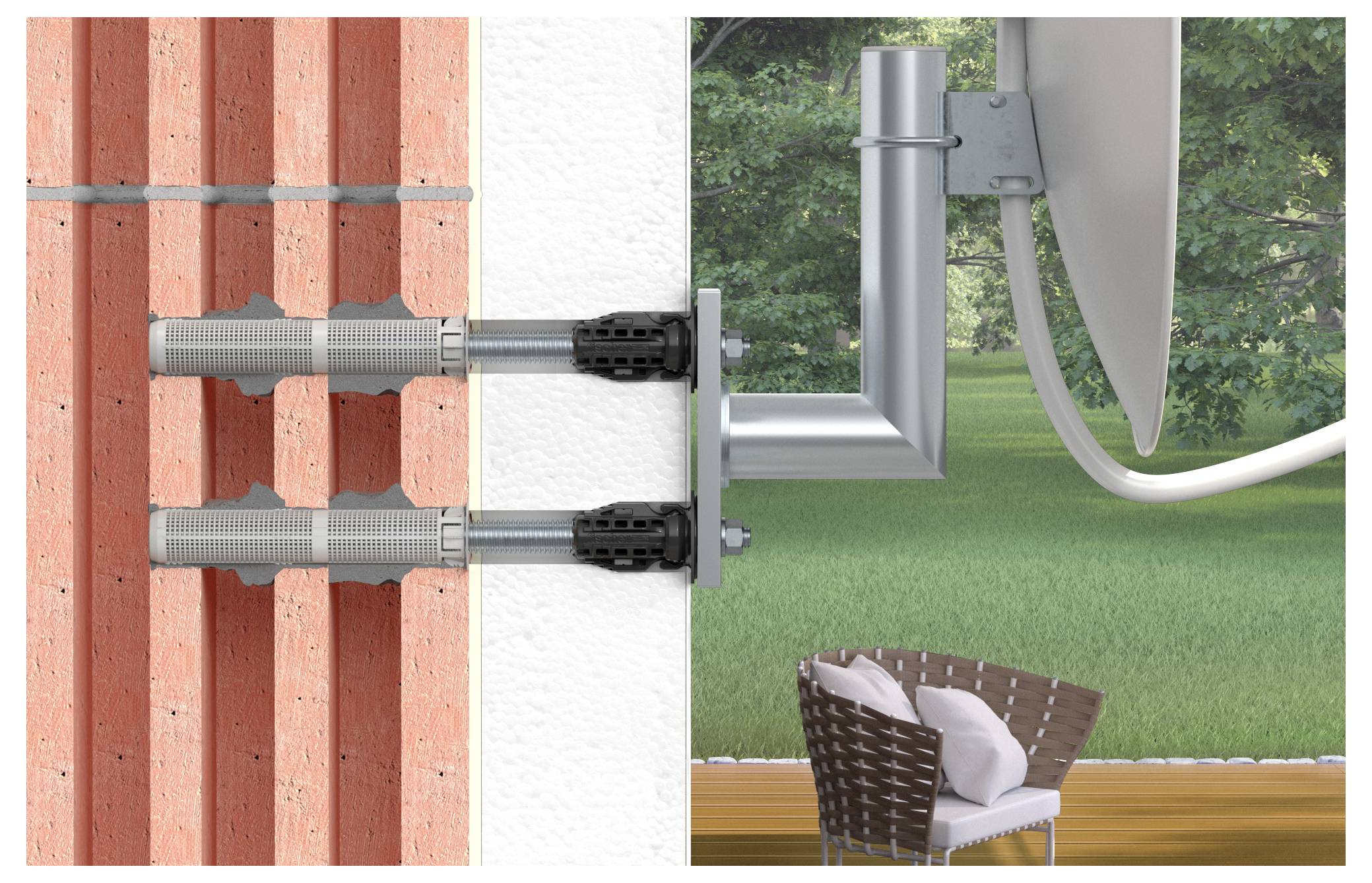

fischer distanční systém Thermax II je řešením pro upevnění bez tepelných mostů na izolovaných fasádách. Systém se skládá ze speciální kotvicí tyče z galvanicky pozinkované oceli s kuželovým zesíleným skelnými vlákny, z ochranné krytky s těsnicím kroužkem EPDM a závitovým kolíkem. Kužel proti chladu se frézuje po omítce do izolačních materiálů a přeruší tepelný můstek. V kombinaci s různými rybáři injektážními místními komunitami je systém schválen pro mnoho stavebních materiálů. Pro prostorově úsporné upevnění do děrovaného kamene a zdiva je součástí dodávky kotvicí pouzdro. Samostatná krytka s EPDM těsnicím kroužkem, spolu se zaoblenou hlavou kuželu vyrovnává šikmé otvory. Těsnicí kroužek EPDM chrání před proniknutím vlhkosti a spaní. Thermax II je upevněn na těžké zatížení, jako jsou markýzy, klimatizace a satelitní systémy v betonu, pórobetonu a zdivo z vrtané a plné kamene.

Tento text byl přeložen strojově.
