Fischer 575228 systém pro distanční montáže (d) 380 mm pozinkované 20 ks

Kartonová krabice s produkty značená „fischer TherMax II" s M16 hardware a množstvím 20x vytištěným na přední straně.

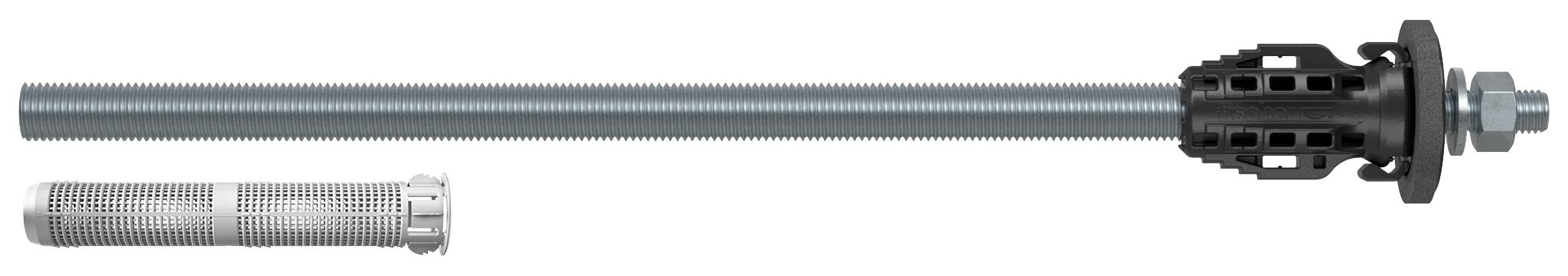

Dlouhý závitový kotevní čep s expanzní objímkou, zobrazen v sestaveném stavu nad samostatnou kuší kotevní objímky.

Kartonová krabice kotev Fischer TherMax II M12/M16, označená "20x", s diagramem produktu a specifikacemi na přední straně.

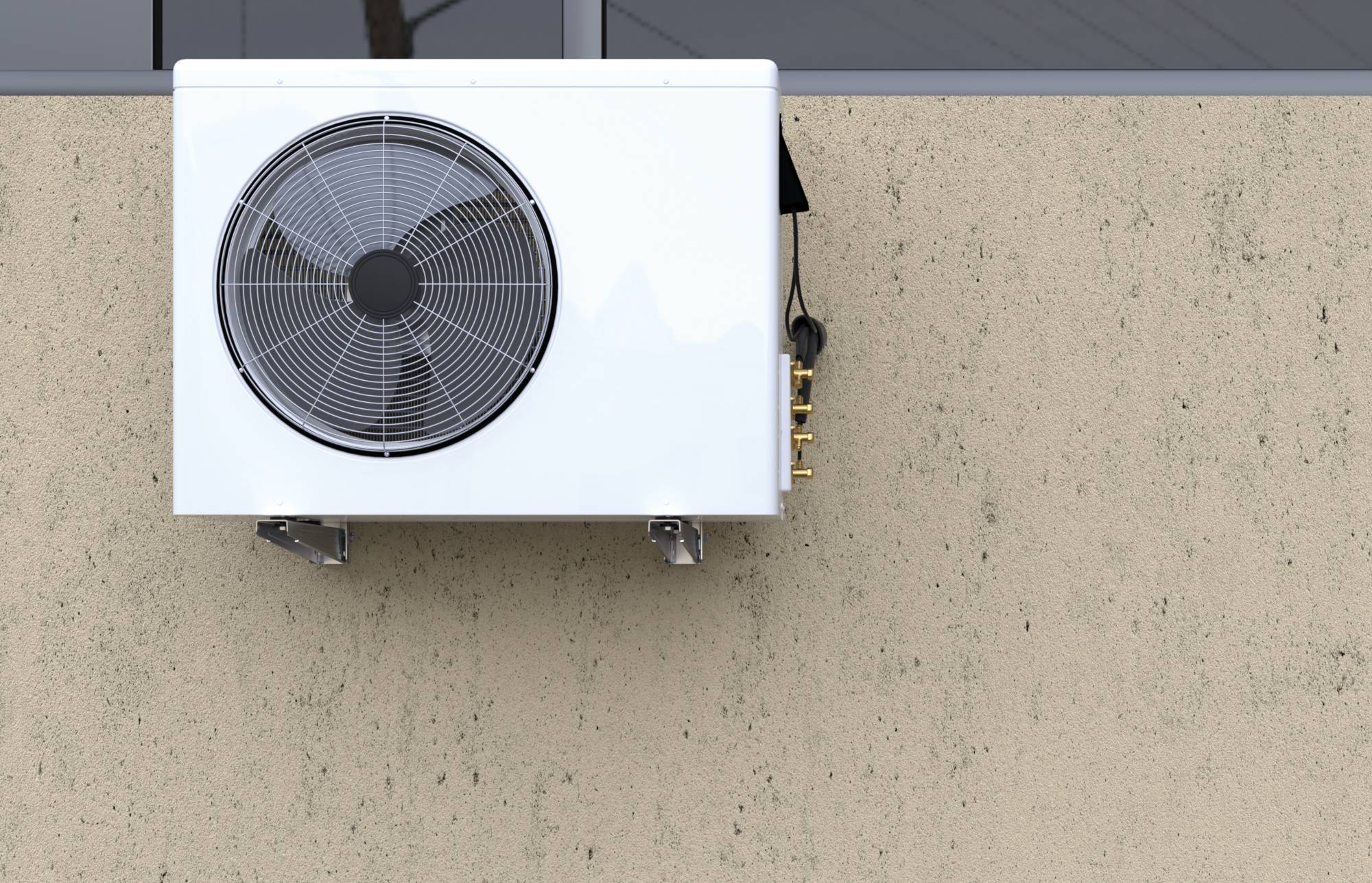

Venkovní nástěnná jednotka klimatizace s velkým kulatým ventilátorem na béžové zední stěně.

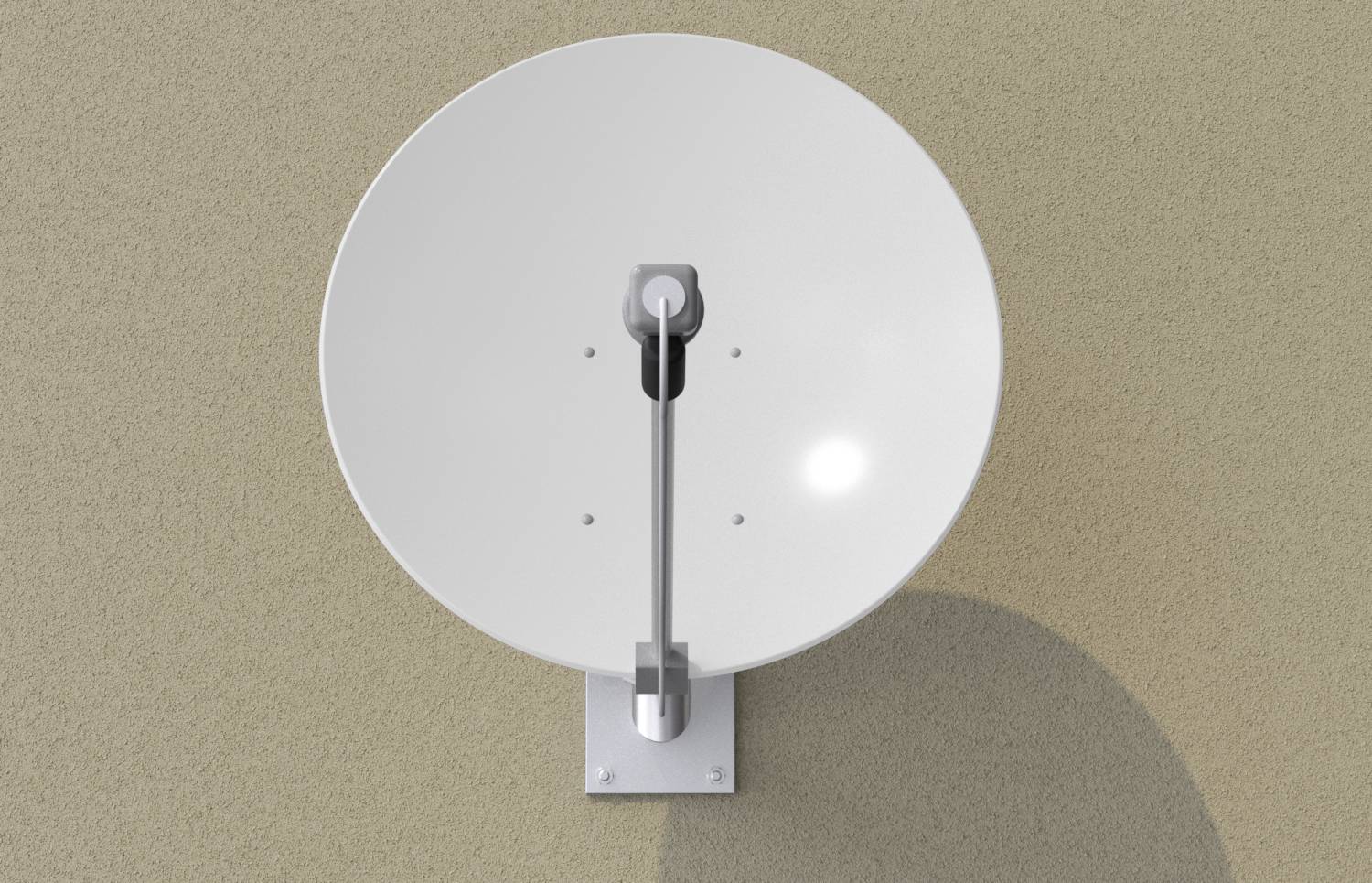

Bílá satelitní anténa paraboly připevněná na stěně, pohled zepředu na béžovém pozadí.

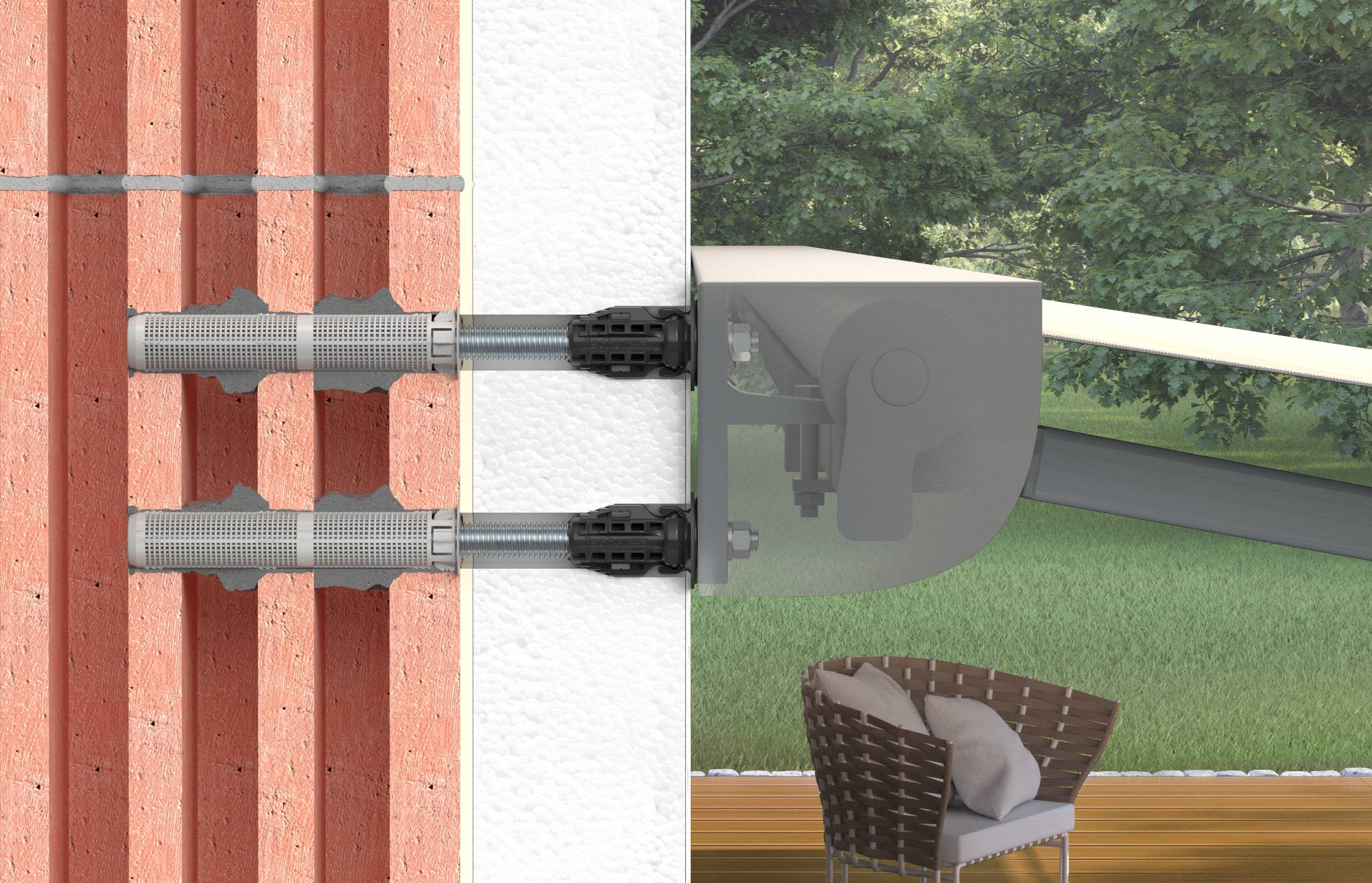

Řezný diagram nástěnného držáku markýzy kotvené dvěma dlouhými šrouby procházejícími cihlou a izolací do konstrukční podpory.

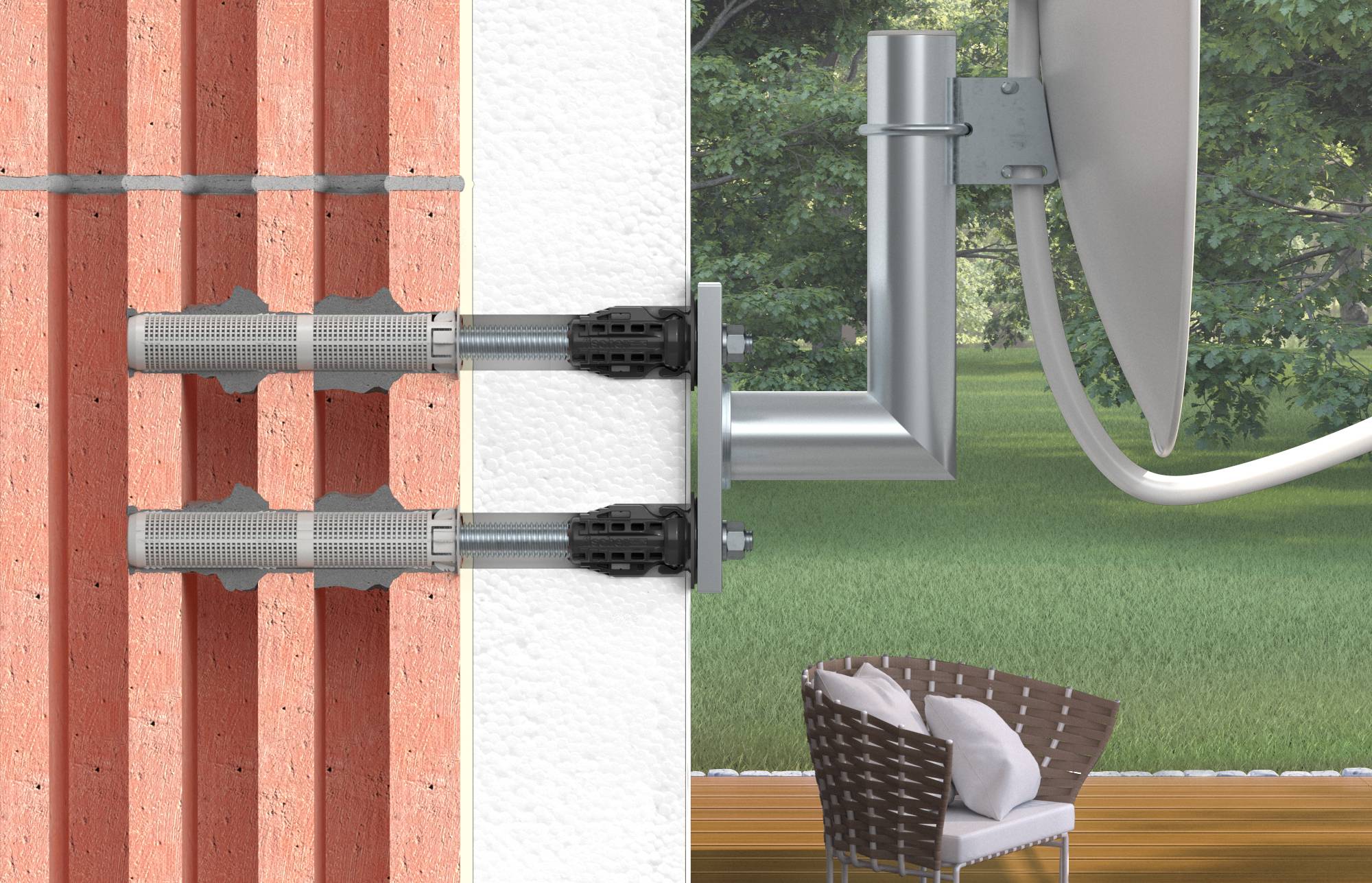

Detailní schéma montáže satelitní paraboly ukotvené skrz vnější stěnu dvěma šrouby, zobrazující konzolu zajištěnou na cihle a vrstvách izolace stěny.

1/7

Kategorie produktu

systém pro distanční montáže

Délka

380 mm

Obsah

20 ks

Vlastnosti materiálu

pozinkované

Vhodné pro

beton

Datasheety: (PDF)

Doručení: Čt 8. 10.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 20 ks)

Celková cena (9 144,63 Kč / kus)

9 144,63 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Systém distanční montáže fischer Thermax II 16/250 M12

Skutečná odolnost proti příklepu a dlouhodobá ochrana před vlhkostí.
Jedinečné vyrovnání šikmých otvorů až do 5°.
Maximální bezpečnost a flexibilita díky povolenému nastavení bez nákladného speciálního nářadí.
Optimální geometrie konusu pro přesné a snadné frézování bez stržení povrchu omítky.
Žádný tepelný most díky kuželu proti chladu.
Uchycení vysokého zatížení a velmi snadná montáž.

Technické parametry

Oblast použití: Markýzy
Závit: M16
Rozměr závitu 16 mm
Závitová tyč: M16 x 344 mm
Instalační otáčivý moment 20 Nm
Závit: M12
Tloušťka nenosné vrstvy: 64 - 3001mm
S krytkou: Ano
S hmoždinkou: Ne
S podložkou: Ano
Zkušební značky / schválení: ETA - evropské technické posouzení
Prostředí: Vlhký prostor / venkovní použití

Kategorie produktu: systém pro distanční montáže

Délka: 380 mm

Obsah: 20 ks

Vlastnosti materiálu: pozinkované

Vhodné pro: beton

vč. matky: Ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3760688 Fischer 575228 systém pro distanční montáže (d) 380 mm pozinkované 20 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760688 Fischer 575228 systém pro distanční montáže (d) 380 mm pozinkované 20 ks

Popis

fischer distanční systém Thermax II je řešením pro upevnění bez tepelných mostů na izolovaných fasádách. Systém se skládá ze speciální kotvicí tyče z galvanicky pozinkované oceli s kuželovým zesíleným skelnými vlákny, z ochranné krytky s těsnicím kroužkem EPDM a závitovým kolíkem. Kužel proti chladu se frézuje po omítce do izolačních materiálů a přeruší tepelný můstek. V kombinaci s různými rybáři injektážními místními komunitami je systém schválen pro mnoho stavebních materiálů. Pro prostorově úsporné upevnění do děrovaného kamene a zdiva je součástí dodávky kotvicí pouzdro. Samostatná krytka s EPDM těsnicím kroužkem, spolu se zaoblenou hlavou kuželu vyrovnává šikmé otvory. Těsnicí kroužek EPDM chrání před proniknutím vlhkosti a spaní. Thermax II je upevněn na těžké zatížení, jako jsou markýzy, klimatizace a satelitní systémy v betonu, pórobetonu a zdivo z vrtané a plné kamene.
