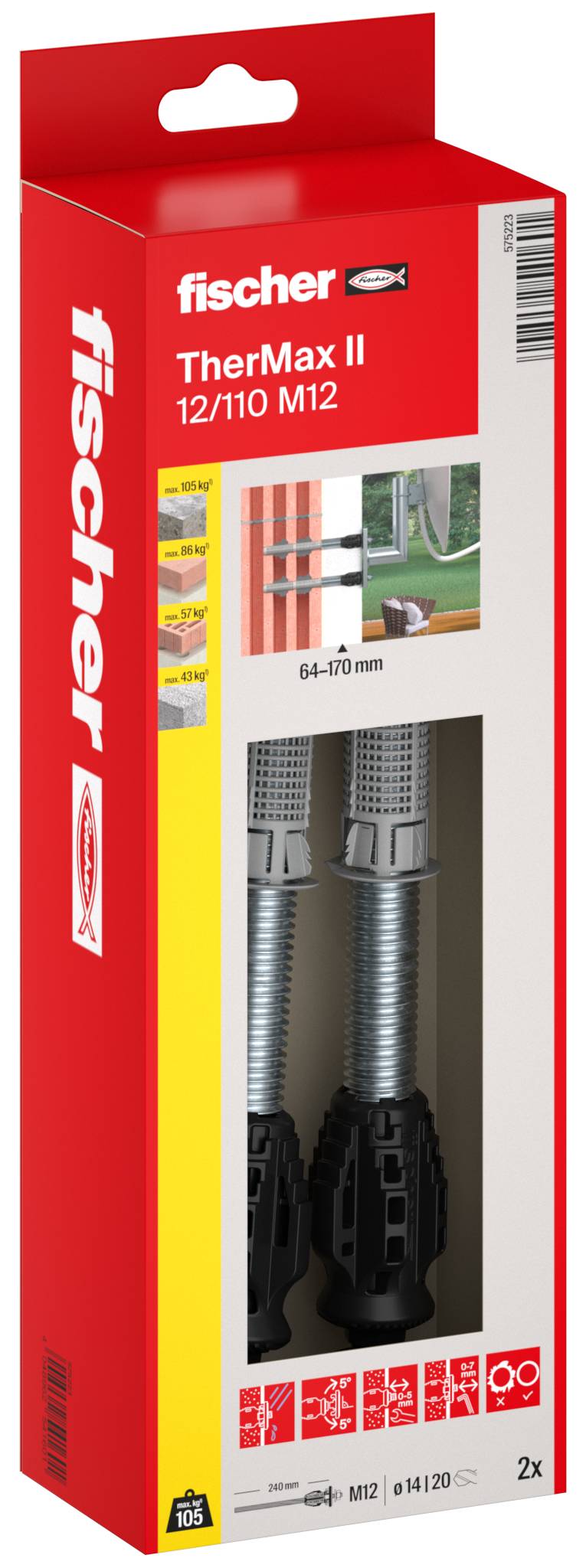

Balení kotev fischer TherMax II 12/110 M12 na připevnění na stěnu v červené krabici, zobrazující dva kotvy a rozsah zatížení 64-170 mm.

Fischer 575223 systém pro distanční montáže (d) 240 mm pozinkované 2 ks-1

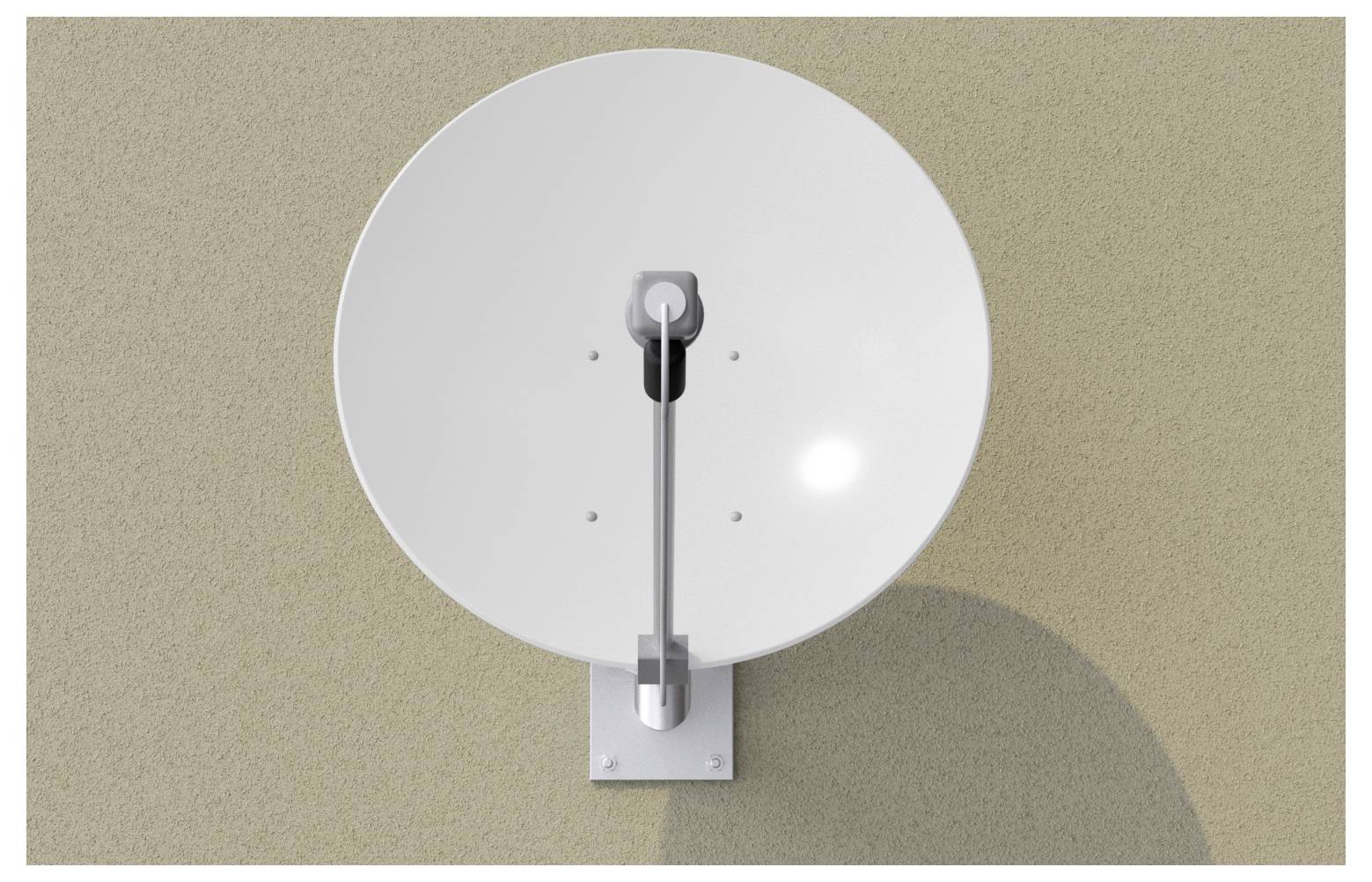

Bílá satelitní anténa upevněná na béžové zdi, pohled zepředu s viditelnou závorkou a stínem.

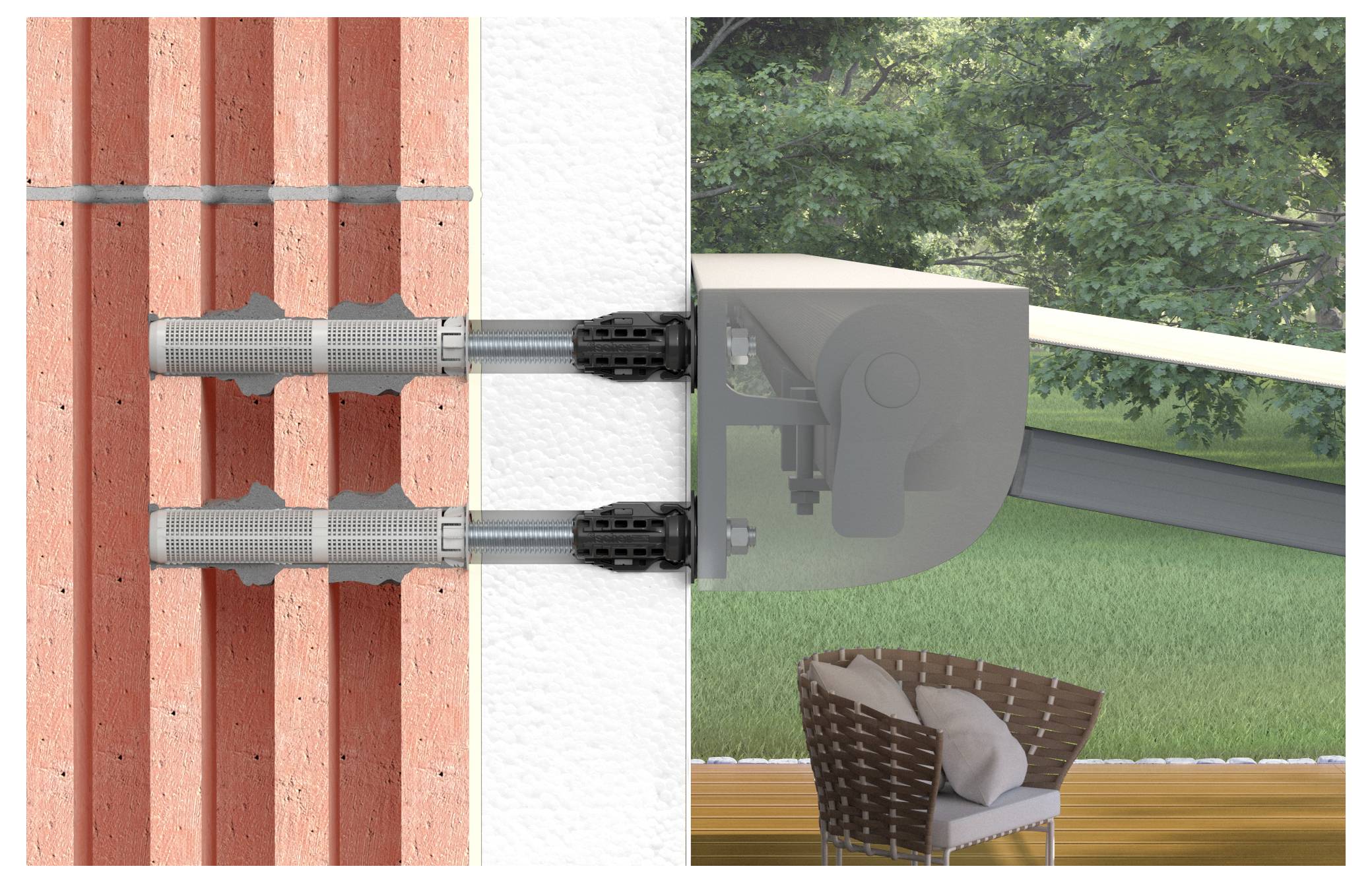

Řez stavebního systému dvou izolovaných spojů stěny procházejících cihličkami a pěnovou izolací do upevňovacího držáku vedle venkovního zahradního křesla na balkóně.

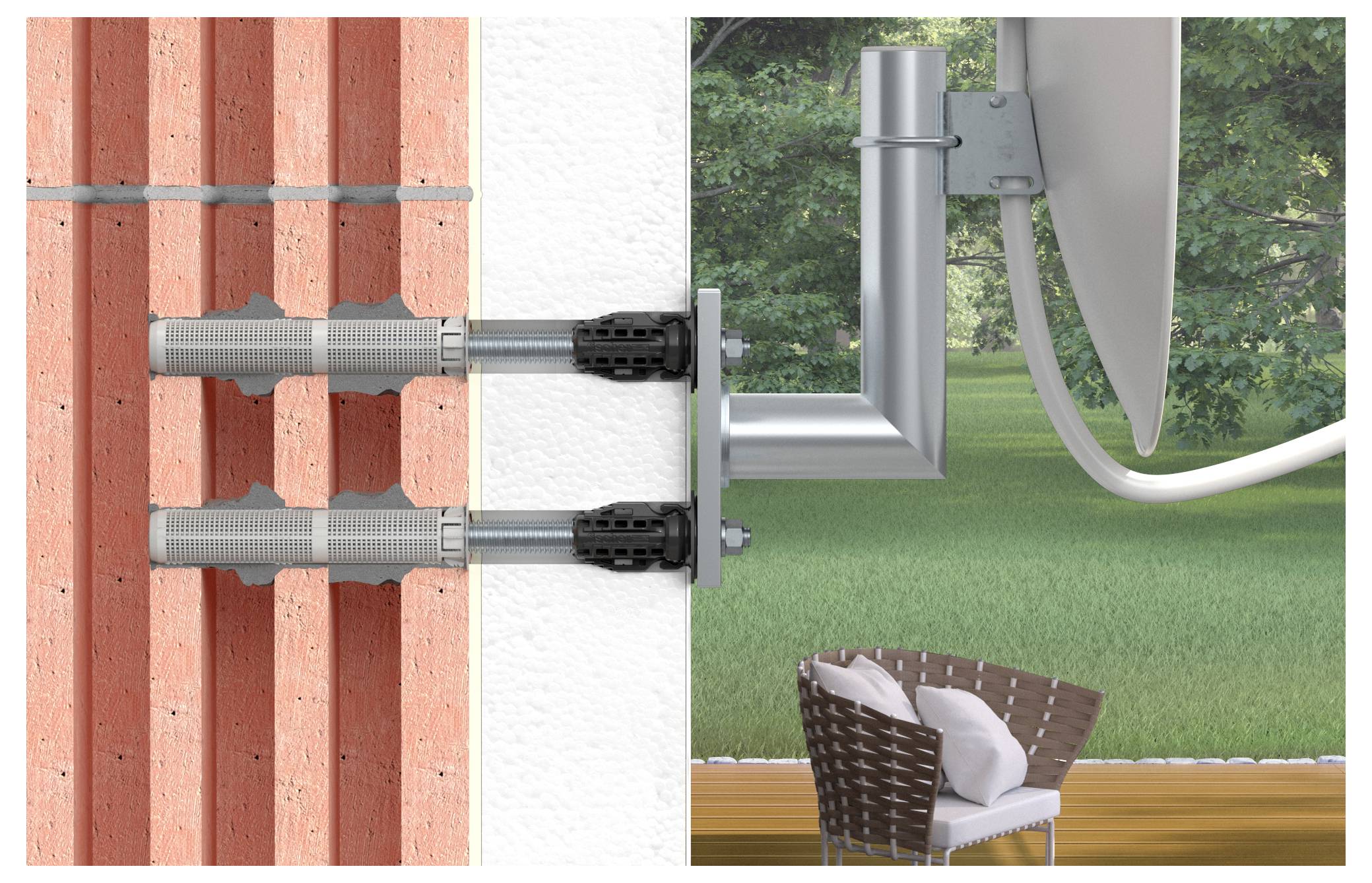

Diagram zobrazující satelitní anténu namontovanou na zdi se dvěma dlouhými kotvami, které zajišťují konzolu skrz cihlu a izolaci do stavební konstrukce.

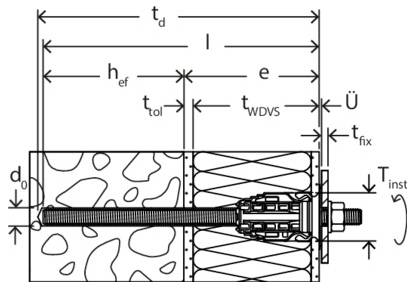

Technický diagram instalace nástěnné kotvy zobrazující délku upevnění a hloubku zapuštění přes izolaci a zdivo, s označenými rozměry a směrem zatížení.

Schéma vrtáku vrtajícího se vodorovně vrstvovaným materiálem, se červenou šipkou ukazující směr vrtání.

Fischer 575223 systém pro distanční montáže (d) 240 mm pozinkované 2 ks-7

Fischer 575223 systém pro distanční montáže (d) 240 mm pozinkované 2 ks-8

Schéma vrtáku s jádrem, který vrták zleva skrz vrstvené materiály, s červenými šipkami ukazujícími rotaci a odstraňování trosek.

Diagram stěny se skládanými vrstvami zobrazující šipku toku směřující doleva a pohyb materiálu izolací; spodní vrstva ukazuje částice unikající vpravo.

Diagram znázorňující montáž nástěnné kotvy: nahoře je vidět šroub uvolňující se a vytahující se, dole je kotva rozpínající se při utahování šroubu.

Zadní pohled na kompaktní počítač s ventilačními štěrbinami, zásuvkou napájení, porty USB, Ethernet, duálními HDMI a konektory USB-C.

Diagram zobrazující dva kabely/konektorové sestavy s červenou přerušovanou hranicí a popiskem '≤ 5 mm' označujícím maximální vzdálenost nebo vyčnívání.

Černá kruhová ikona ukazuje červenou šipkou na boční pohled zařízení vkládaného do svislé drážky, který zobrazuje zarovnání před a po.

Řez průřezem kotvy šroubu v betonu, ukazující expanzní kotvy vložené ve zdi a šipku ukazující na utažení nebo vyjmutí vpravo.

Diagram kotvení/upevnění ke zdi znázorňující šroub do zdicího izolace s rozestupem "2-7 mm" a směrem utahování "Tinst".

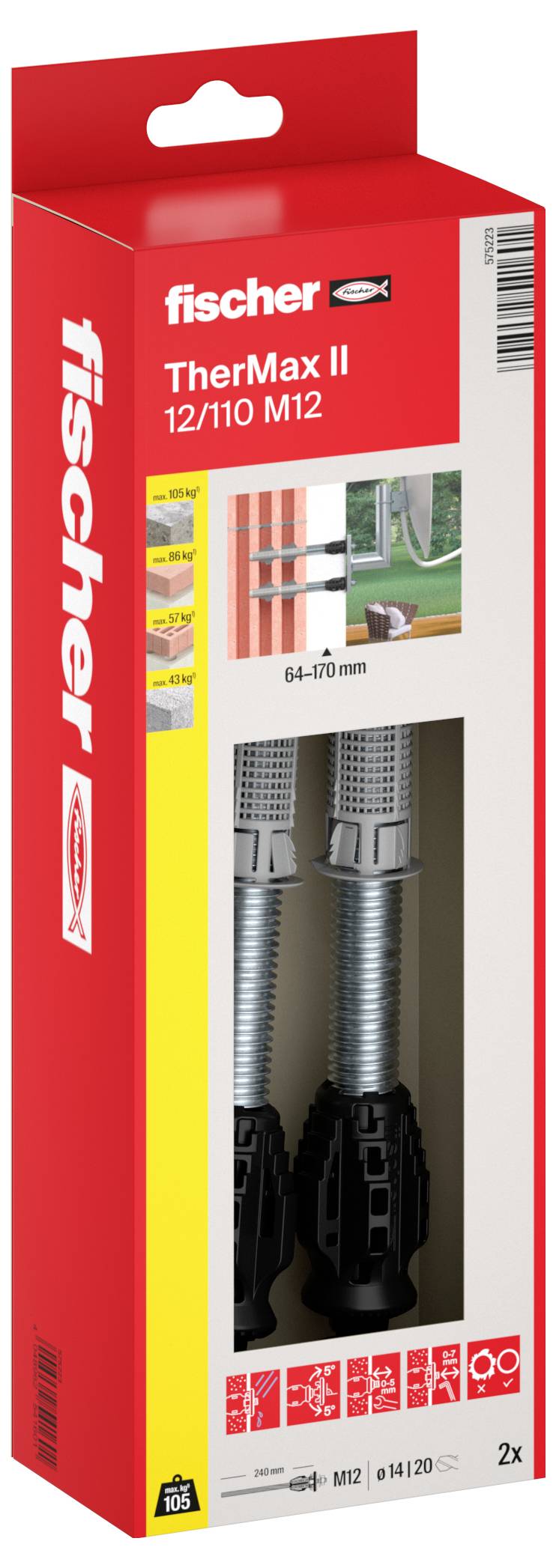

Krabice sady na upevňování zdicího prvku Red Fischer TherMax II M12/110 s obrázkem produktu a značkou 'fischer' pro 2 kotvy.

Fischer 575223 systém pro distanční montáže (d) 240 mm pozinkované 2 ks-18

1/19

Kategorie produktu

systém pro distanční montáže

Délka

240 mm

Obsah

2 ks

Vlastnosti materiálu

pozinkované

Vhodné pro

beton

Datasheety: (PDF)

Doručení: Po 7. 9.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 2 ks)

Celková cena (1 219,01 Kč / kus)

1 219,01 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Systém distanční montáže fischer Thermax II 12/110 M12 (2)

Skutečná odolnost proti příklepu a dlouhodobá ochrana před vlhkostí.
Jedinečné vyrovnání šikmých otvorů až do 5°.
Maximální bezpečnost a flexibilita díky povolenému nastavení bez nákladného speciálního nářadí.
Optimální geometrie konusu pro přesné a snadné frézování bez stržení povrchu omítky.
Žádný tepelný most díky kuželu proti chladu.
Uchycení vysokého zatížení a velmi snadná montáž.

Technické parametry

Oblast použití: Markýzy
Závit: M12
Rozměr závitu 12 mm
Závitová tyč: M12 x 204 mm
Instalační otáčivý moment 20 Nm
Závit: M12
Tloušťka nenosné vrstvy: 64 - 170 mm
S krytkou: Ano
S hmoždinkou: Ne
S podložkou: Ano
Zkušební značky / schválení: ETA - evropské technické posouzení
Prostředí: Vlhký prostor / venkovní použití

Kategorie produktu: systém pro distanční montáže

Délka: 240 mm

Obsah: 2 ks

Vlastnosti materiálu: pozinkované

Vhodné pro: beton

vč. matky: Ano

Ke stažení

List technických údajů

List technických údajů 3760686 Fischer 575223 systém pro distanční montáže (d) 240 mm pozinkované 2 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760686 Fischer 575223 systém pro distanční montáže (d) 240 mm pozinkované 2 ks

Popis

fischer distanční systém Thermax II je řešením pro upevnění bez tepelných mostů na izolovaných fasádách. Systém se skládá ze speciální kotvicí tyče z galvanicky pozinkované oceli s kuželovým zesíleným skelnými vlákny, z ochranné krytky s těsnicím kroužkem EPDM a závitovým kolíkem. Kužel proti chladu se frézuje po omítce do izolačních materiálů a přeruší tepelný můstek. V kombinaci s různými rybáři injektážními místními komunitami je systém schválen pro mnoho stavebních materiálů. Pro prostorově úsporné upevnění do děrovaného kamene a zdiva je součástí dodávky kotvicí pouzdro. Samostatná krytka s EPDM těsnicím kroužkem, spolu se zaoblenou hlavou kuželu vyrovnává šikmé otvory. Těsnicí kroužek EPDM chrání před proniknutím vlhkosti a spaní. Thermax II je upevněn na těžké zatížení, jako jsou markýzy, klimatizace a satelitní systémy v betonu, pórobetonu a zdivo z vrtané a plné kamene.
