Fischer 561722 PM C 28-34 AL sw Středová svorka

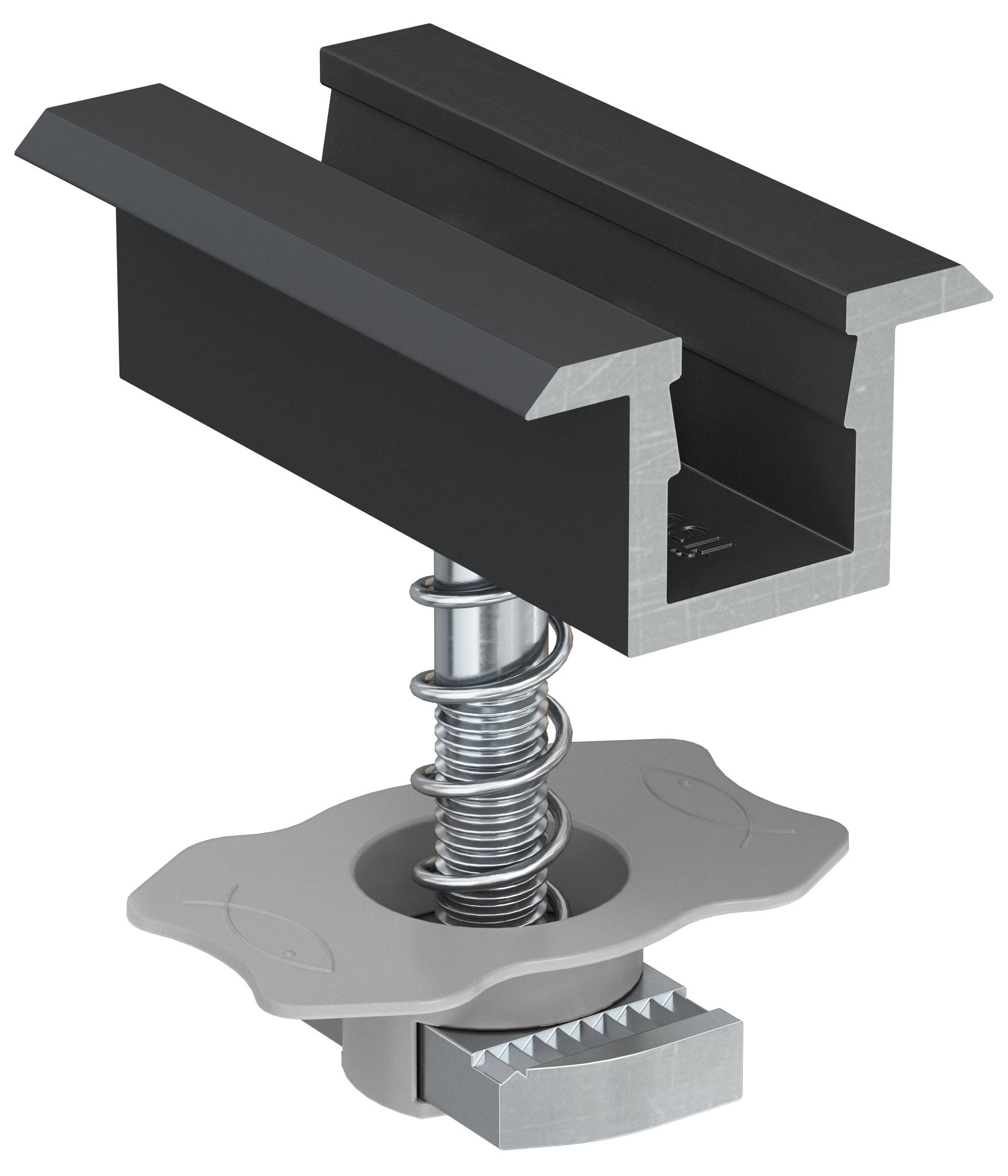

Příčný řez černou kovovou upínací lištou s pružinou ovládaným nastavitelným stříbrným upínačem a zubatou podložkou pro chycení.

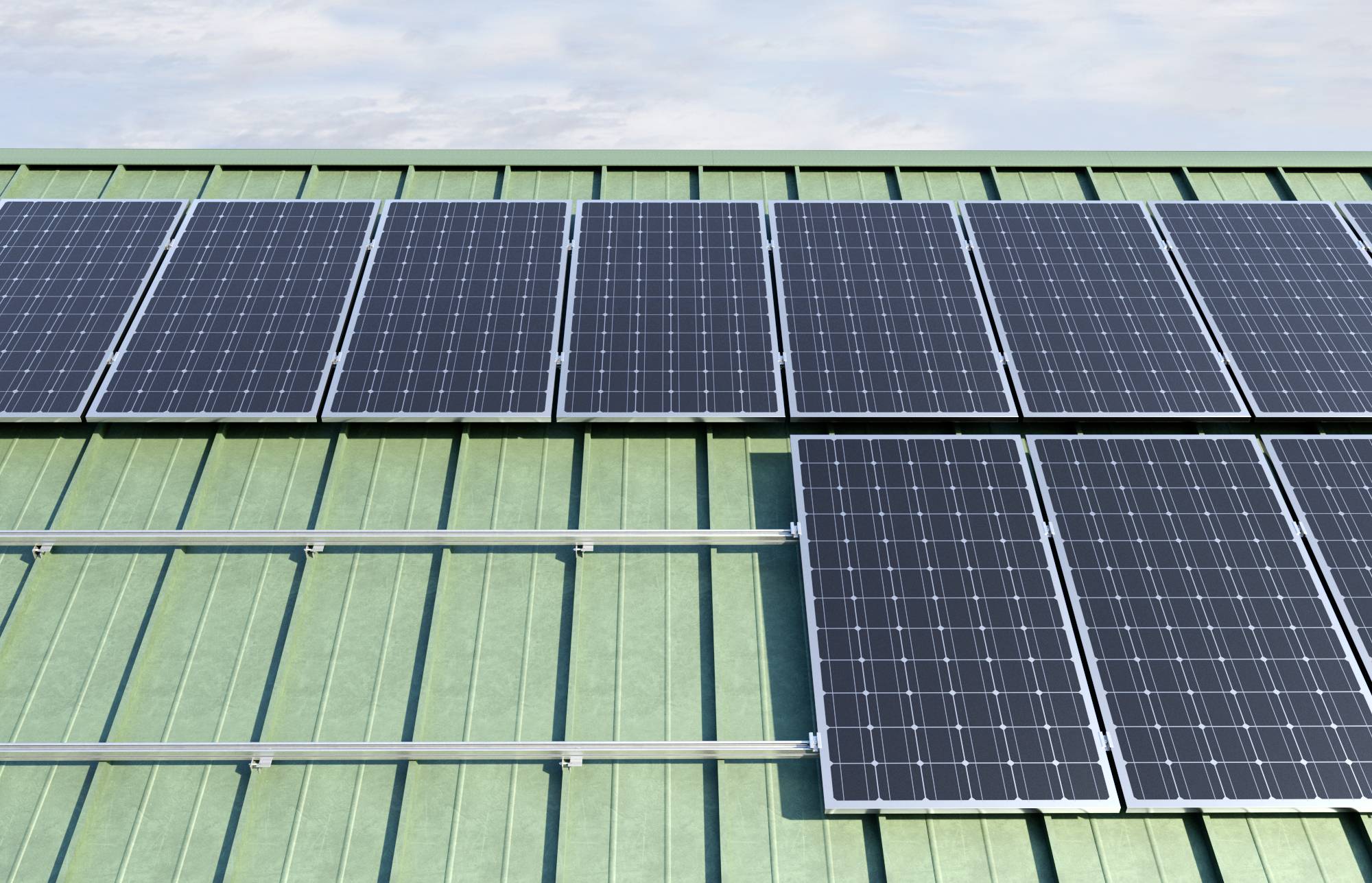

Solární panely na zelené střeše, které sbírají sluneční energii. Obloha je částečně zatažená.

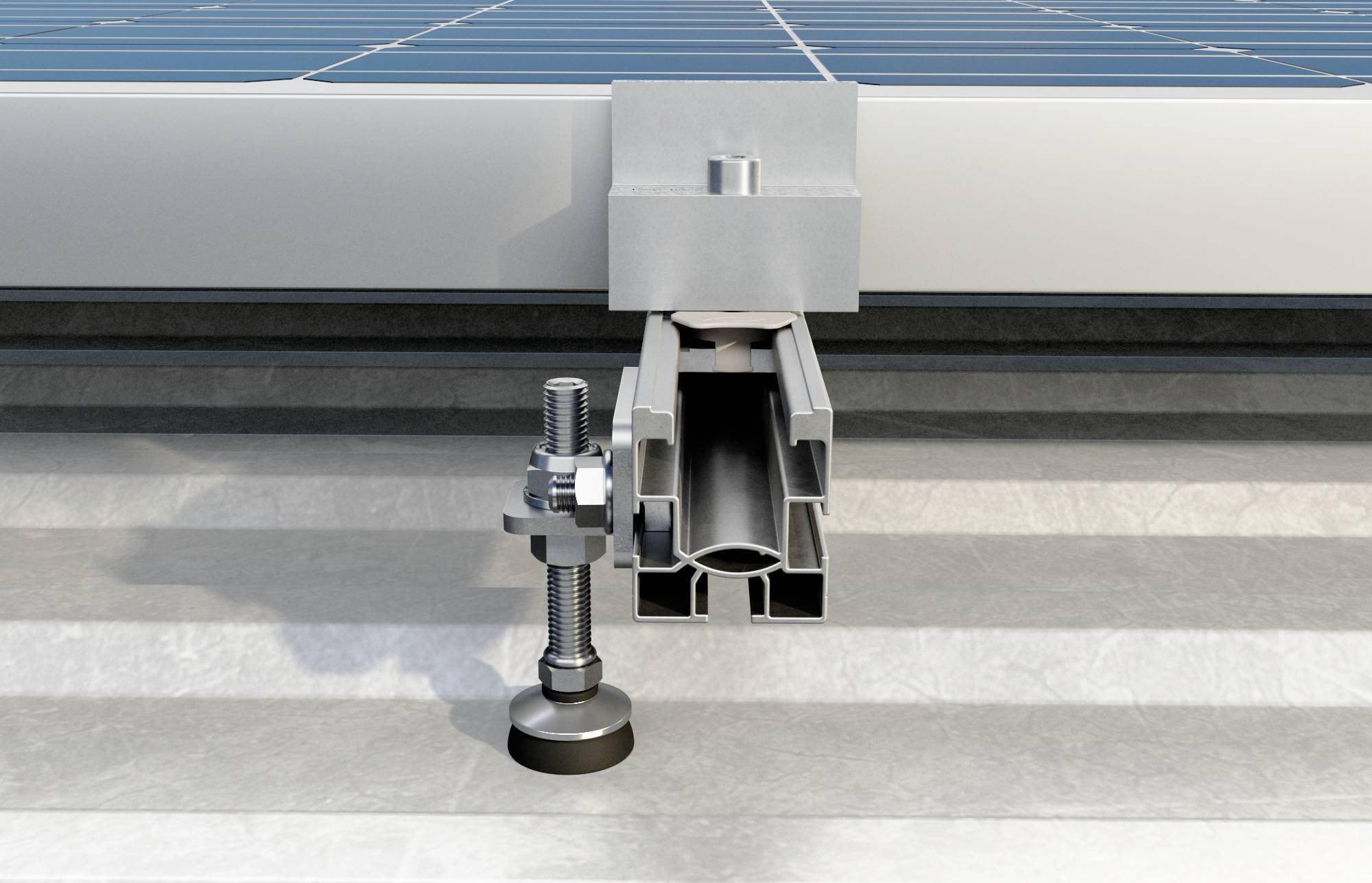

Upevňovací mechanismus pro solární panely: Kovový držák se šroubem bezpečně upevňuje panel na šikmé střeše.

1/3

Doručení: Po 7. 9.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (833,88 Kč / kus)

833,88 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Středová svorka fischer, předmontovaná, PM C 28-34 AL, černá

Předmontováno
Kladivová matice se sponou pro rychlé nasazení na kolejnici
Integrovaná pružina pro snazší umístění PV panelu
Svorka a matice z hliníku AW 6060 T66, šroub z nerezové oceli A2-70, svorka z PA 6
Zasaďte dolní část střední svorky PM C do horní drážky kolejnice
Otáčejte předmontovanou střední svorku PM C o 90° ve směru hodinových ručiček
Zajistěte fotovoltaický modul s utahovacím momentem cca 10 Nm na imbusovém šroubu (TCEI).
Vhodné pro:
Systémy střešních krytin s háčkem
Systémy trapézových střešních plechů
Systémy střešních krytin z vlnitého plechu
Zvláštní konstrukce
S:
Solární světlo
Solární MID
Solární kovová střecha plechů
Solární plochá střecha plechu

Technické parametry

Instalační otáčivý moment 10 Nm
Tloušťka modulu 28 - 34 mm
Délka klíče (vnitřní 6hran): 6 mm
Délka šroubu 35 mm

Kategorie produktu: Středová svorka

Hmotnost: 70 g

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028807 Fischer 561722 PM C 28-34 AL sw Středová svorka

Popis

PM C je předmontovaná středová svorka pro fotovoltaické moduly s hliníkovým rámem. Modul PM C je k dispozici v různých variantách v závislosti na tloušťce PV panelu. Svorka má nářkovou matici se speciální plastovou klecí, která usnadňuje polohování matice do centrální drážky lišty. Pružina zvedne svorku, dokud není zatažena, aby ulehčila umístění fotovoltaického panelu. Díky pružině zůstane předmontovaná středová svorka PM C během fází spouštění a díky plastovému prvku zůstane v pozici bez sklouznutí. Svorky nepotřebují žádné další prvky, jako jsou šrouby, těsnění nebo šrouby.
