Fischer 512195 SolarFlat Blechdach 400 AL Střešní lišta

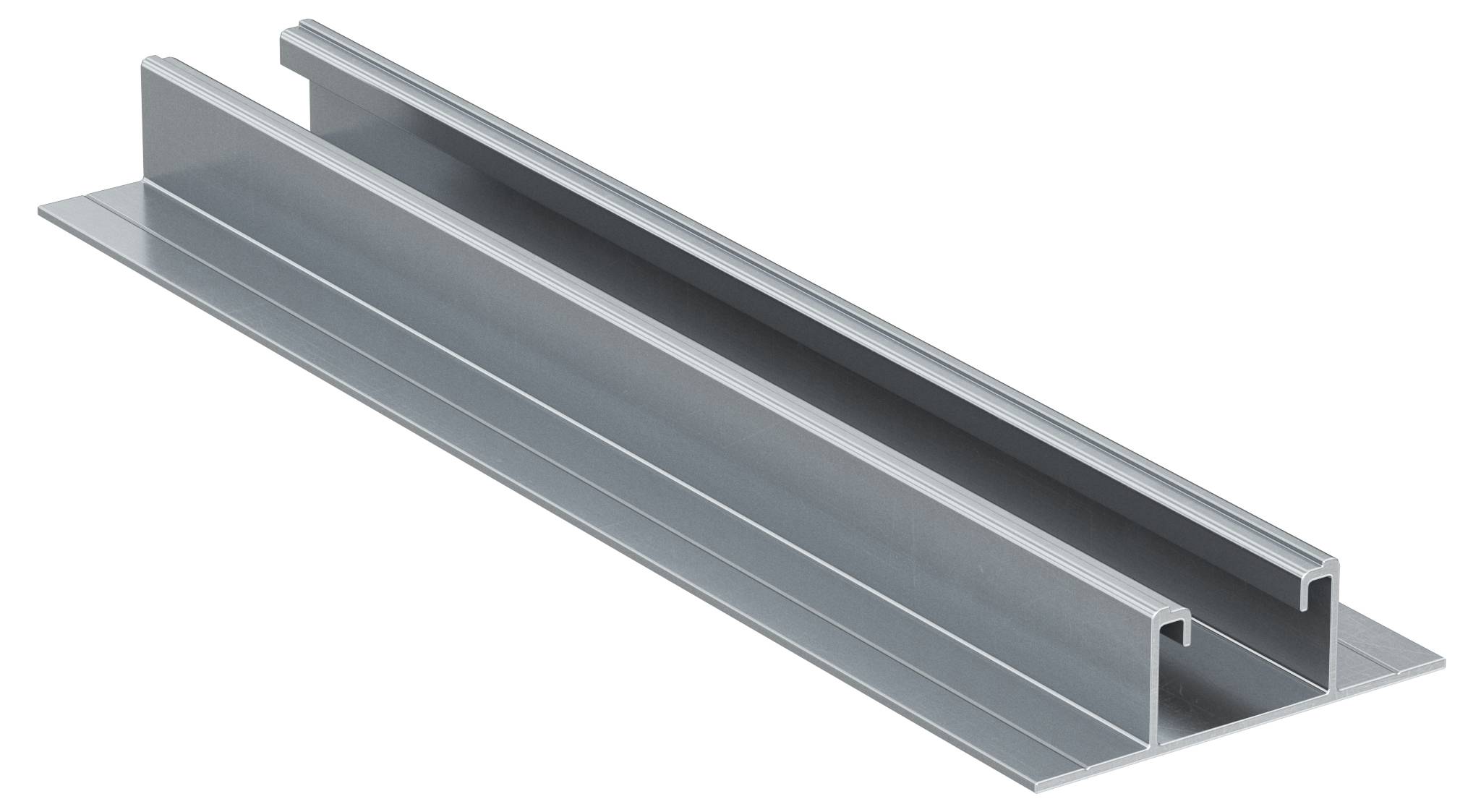

3D vykreslení šedého kovového U-profilů s dvěma zdviženými bočními přírubami, zobrazené v perspektivě na bílém pozadí.

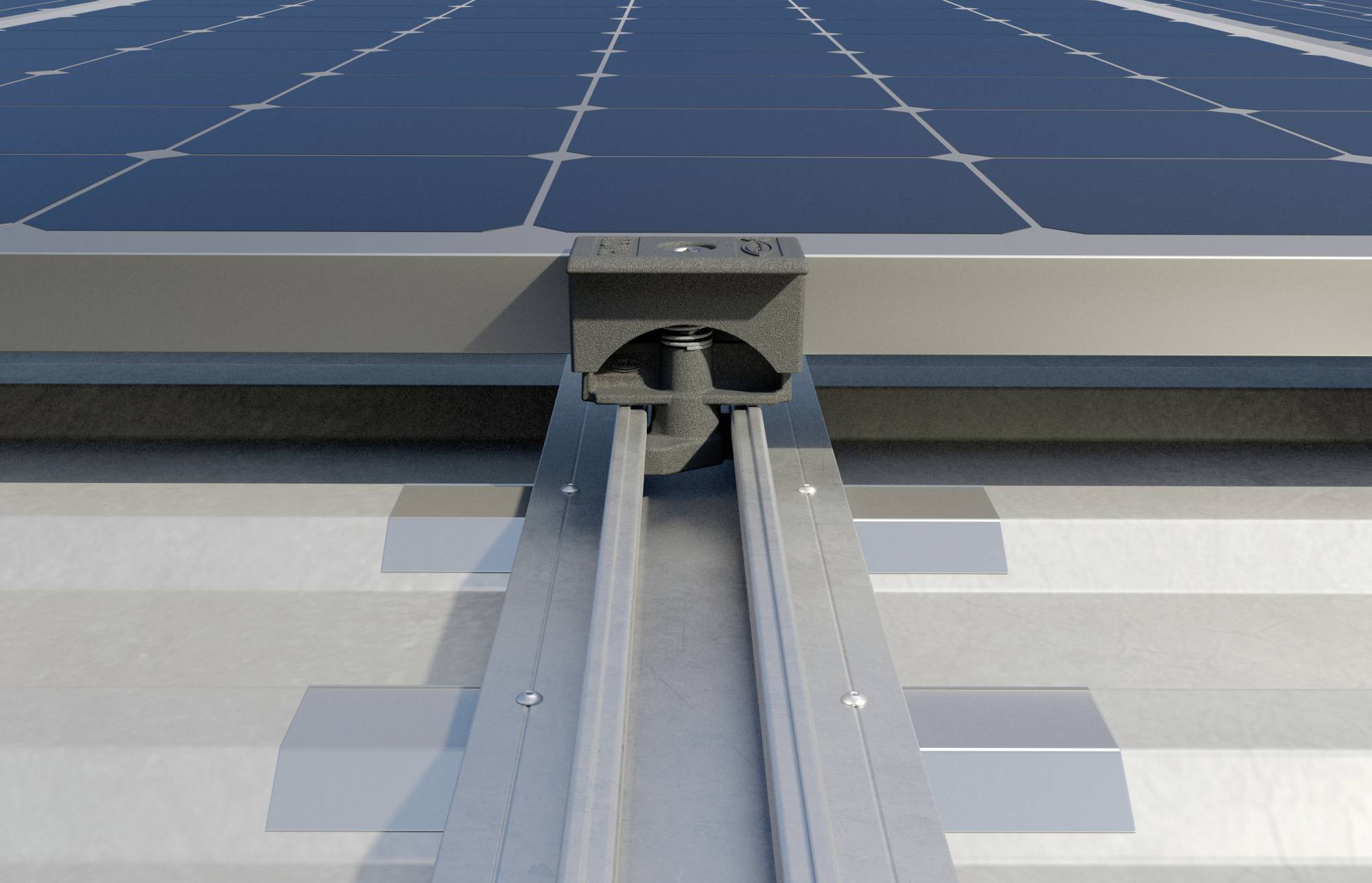

Solární modul na montážním systému nainstalovaném na střeše. Detail upevňovací svorky na kolejnici.

Technický výkres příčného řezu součástky s rozměry: šířka 82,5 mm, výška 25,5 mm, vnitřní vzdálenosti 37,5 mm, tloušťka 1,5 mm.

1/3

Doručení: Po 7. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 m = 231,36 Kč)

4 627,27 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Set(y) skladem!

Nahlásit právní incident

Hlavní benefity

fischer profil na střechu plechu solární Flat 400 mm, hliník

Pro montáž PV panelů v formátu na výšku do trapézových plechů
Ideální ideal pro optimalizaci konstrukce při instalaci s většími půdorysy
Vyrobeno z hliníku AW 6060 T6
Určete vzdálenost mezi nápravami upevňovacích bodů v závislosti na sklonu žeber z trapézového plechu a místních sněhových a větrných zátěží
Nalepte si jednu vrstvu butylové lepicí pásky CG INT mezi kolejnicí a trapézovým plechem. Dbejte na to, aby butylová lepicí páska byla otočena tak, aby se hliníková vrstva nalepila na stranu kolejnice
Při upevnění pomocí nýtů ALG, umístěte lištu na trapézový plech a navrtejte lištu a plech společně s 5,5 mm vrtákem
Při upevnění vrtacím šroubem 6x25 EPDM vyvrtat solární plochou krycí lištu pouze v místě, kde má být upevněna. Stačí umisťovat předvrtané kolejnice na plech a přišroubovat samovrtaný šroub a vést je předvrtaný otvor v liště
Vhodná pro instalaci fotovoltaických systémů na trapézové plechy

Technické parametry

Hmotnost v kg/m: 0.724 kg/m.
Délka: 400 mm
Průřez: 2.68 cm²
Moment setrvačnosti: 2.19 cm4
Moment setrvačnosti: 11.9 cm4
Točivý moment: 1.22 cm³
Točivý moment: 2.88 cm³

Kategorie produktu: Střešní lišta

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028782 Fischer 512195 SolarFlat Blechdach 400 AL Střešní lišta

Popis

Solární plochá střecha fischer je kolejnice ze slitiny hliníku pro upevnění fotovoltaických zařízení na ploché nebo šikmé střeše s trapézovým plechem a ortogonálním upevněním. Díky použití nýtů ALG je montáž snadná a rychlá. Kromě toho lze fotovoltaický modul rychle namontovat jak pomocí univerzálních svorek PMU/PMCU, tak i s předmontovanými svorkami PM-F/PM-C. V krátkých kusech pro vysokou flexibilitu. Předvrtané díly pro montáž s hliníkovými nýty i se samovrtanými EPDM šrouby.

Tento text byl přeložen strojově.
