Fischer 534352 30-50 PM U AL sw Koncová svorka

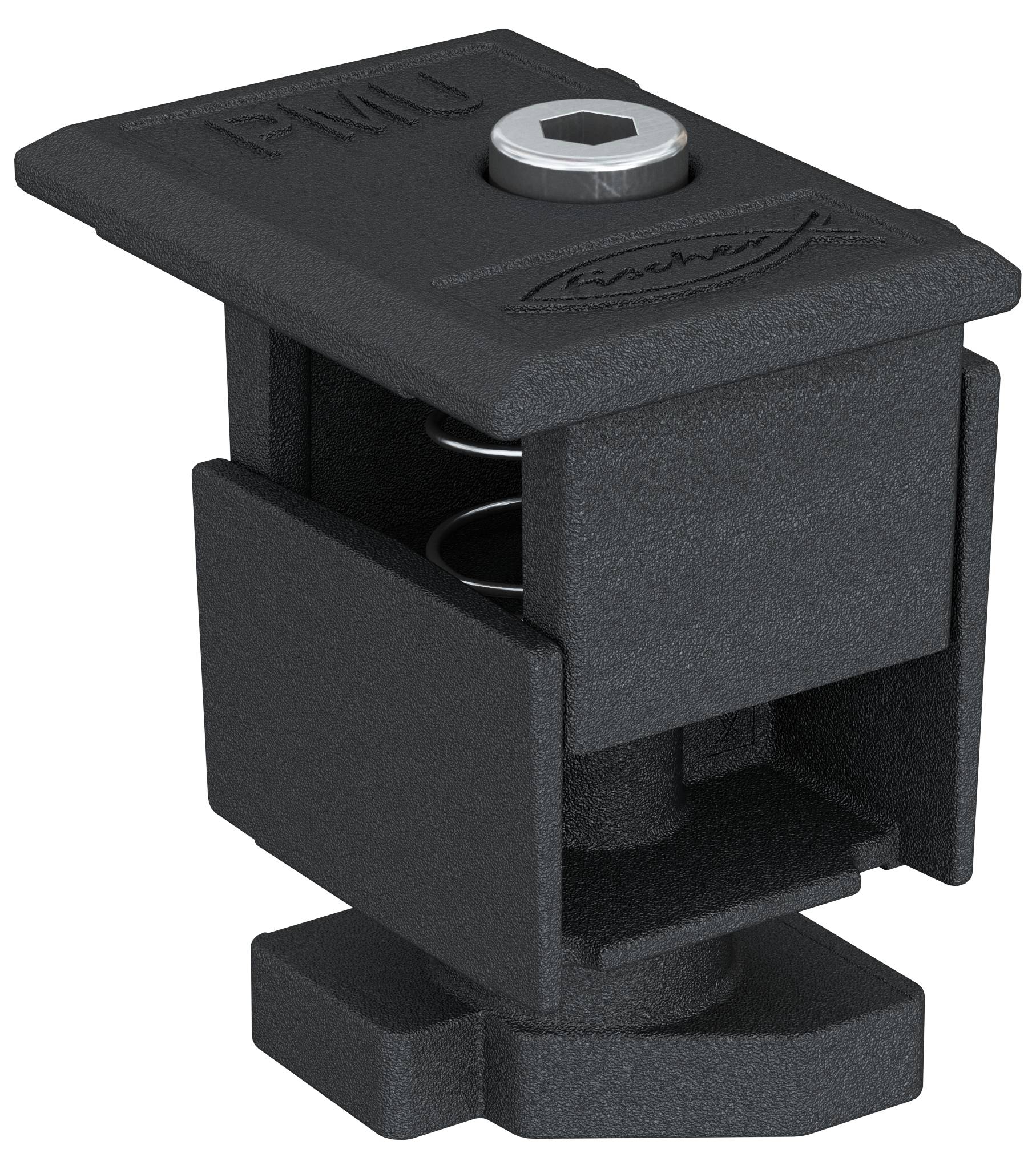

Černý kovový zámek na dveře nebo západka na skříň s šestihranným šroubem navrchu, zobrazené na bílém pozadí.

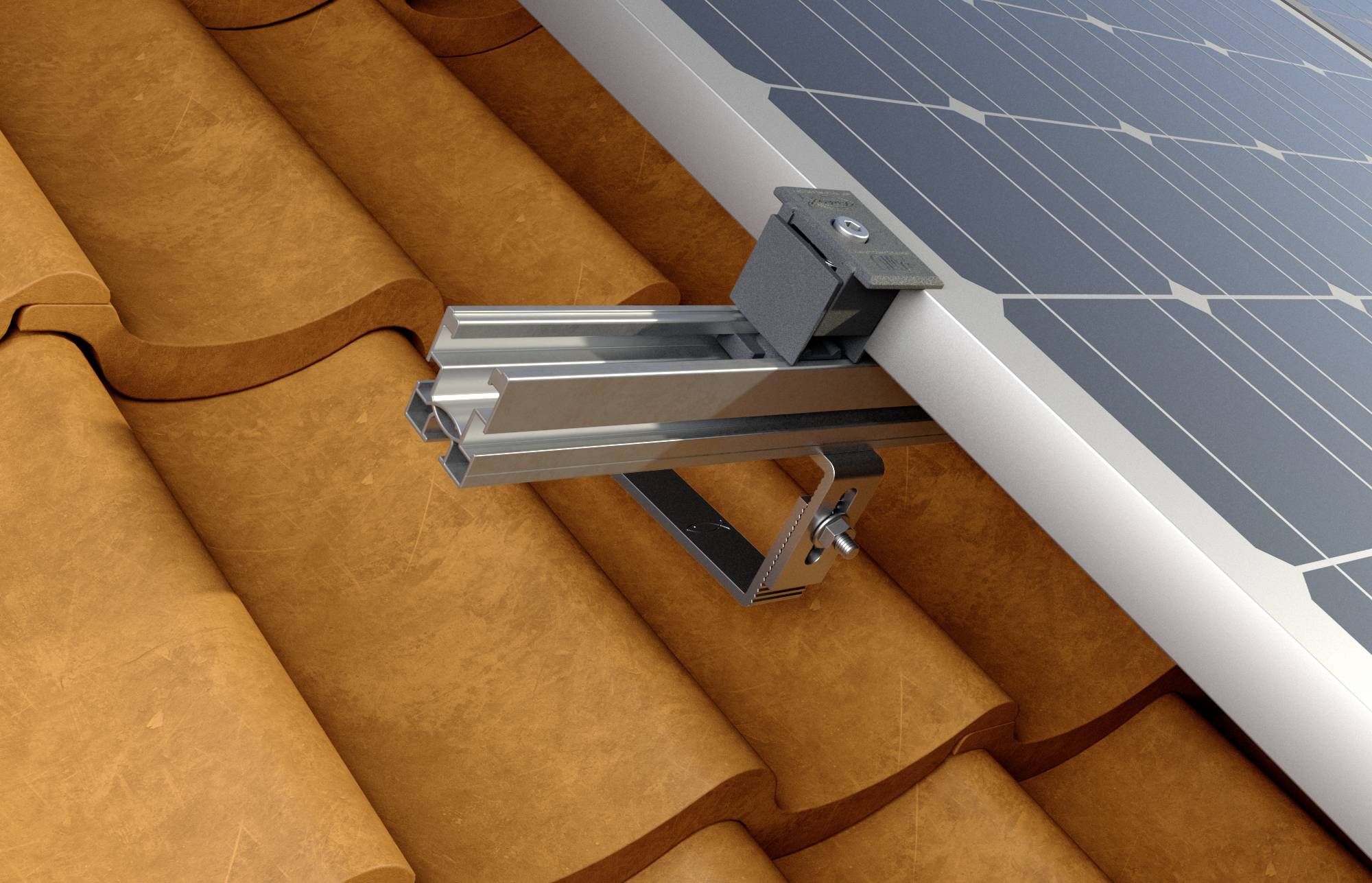

Solární modul s držákem namontovaný na taškovém střešním plášti, zobrazující detaily instalace a upevňovací metody pro fotovoltaické systémy.

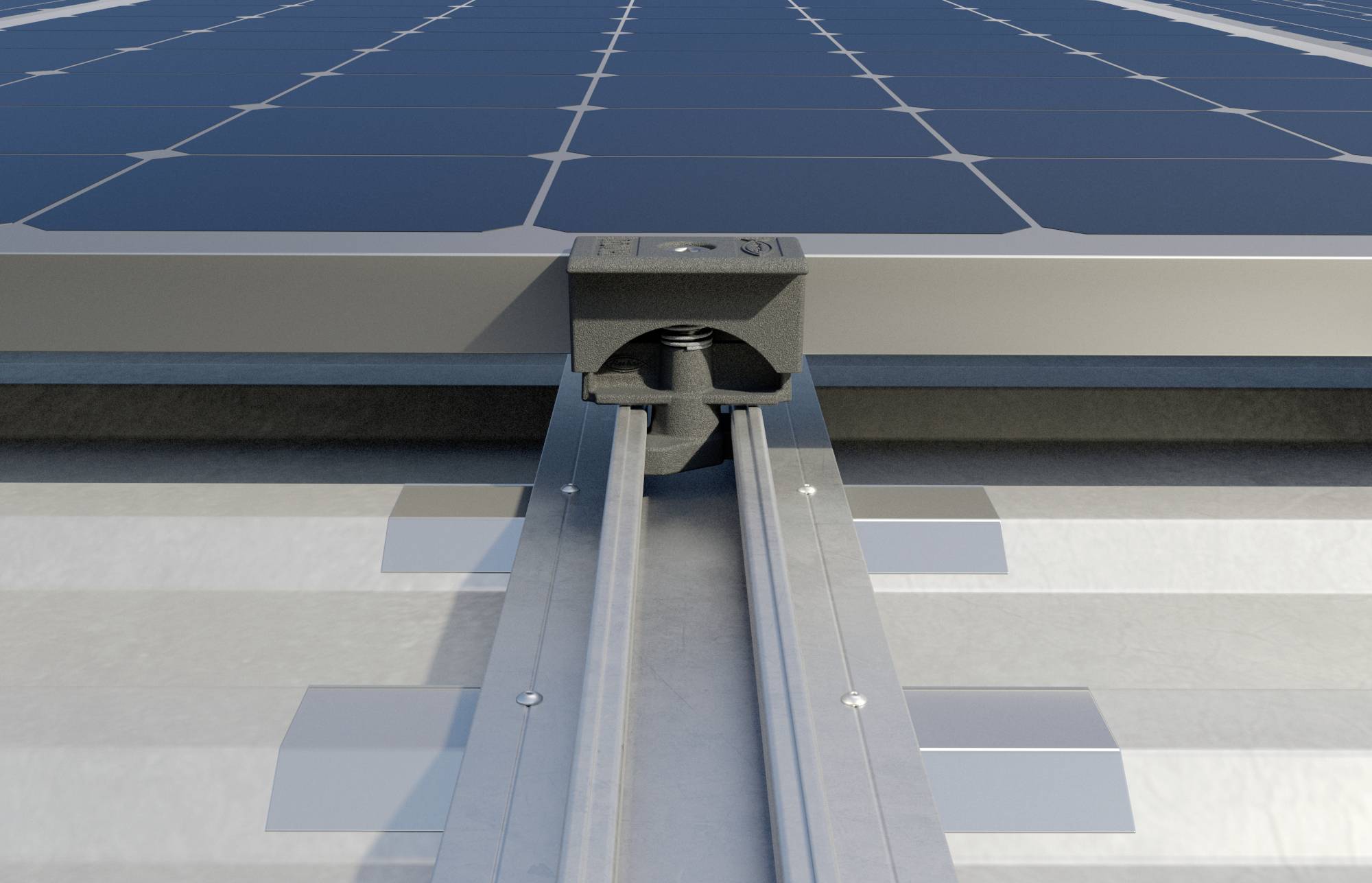

Detailní záběr upevnění solárního panelu na střeše. Ukazuje upevňovací systém a orientaci solárních modulů.

1/3

Doručení: Po 7. 9.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (1 491,74 Kč / kus)

1 491,74 Kč

Bez DPH.

Už jen 3 Set(y) skladem!

Nahlásit právní incident

Hlavní benefity

Hliníková univerzální svorka fischer PM u AL 30-50, černá

Univerzálně použitelný pro panely od 30 do 50 mm tloušťky
Rychlé vložení do profilu
Plochý a se zapuštěným šroubem bránící vzniku stínů
Vyrobeno z hliníku EN 46100
Vložte spodní část předmontované univerzální svorky PM u do horní drážky kolejnice
Otáčejte předmontovanou univerzální svorku PM u ve směru hodinových ručiček, abyste ji mohli použít jako koncovou svorku, a proti směru hodinových ručiček, abyste ji mohli použít jako střední svorku
Zajistěte fotovoltaický modul tak, že na šroub s vnitřním šestihranem (TCEI) přenesete utahovací moment 10 Nm
Vhodné pro:
Systémy střešních krytin s háčkem
Ploché střešní systémy s trojúhelníkovým rámem
Systémy trapézových střešních plechů
Systémy střešních krytin z vlnitého plechu
Zvláštní konstrukce
Pro upevnění PV modulů na kolejnice:
Solární světlo
Solární Fish
Solární MID
Solární kovová střecha plechů
Solární plochá střecha plechu

Technické parametry

Závit: M8
Instalační otáčivý moment 10 Nm
Tloušťka modulu 30 - 50 mm
Délka klíče (vnitřní 6hran): 6 mm
Délka šroubu 40 mm

Kategorie produktu: Koncová svorka

Hmotnost: 1.2 kg

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028798 Fischer 534352 30-50 PM U AL sw Koncová svorka

Popis

PM u je univerzální svorka pro fotovoltaické panely o tloušťce od 30 do 50 mm, kterou lze použít jako prostřední svorku i jako zakončovací svorku. PM u lze jednoduše otočením rychle použít do profilů. Kompatibilní se solárními moduly Light, SolarFish, SolarMid, Solar Plocha plechů, předmontovaná univerzální svorka PM u může upevnit všechny fotovoltaické moduly s tloušťkou od 30 mm do 50 mm. Předem namontovaná univerzální svorka PM u může být použita jako koncová svorka nebo jako středová svorka. Díky inteligentní matici lze předem namontovanou univerzální svorku PM u rychle připevnit a zaaretovat na jakémkoli místě nosné lišty. Zapuštěný šroub v prvku zabraňuje zastínění okolních modulů. Díky pružině zůstane předmontovaná univerzální svorka PM u během spouštění. Předem namontovaná univerzální svorka PM u nevyžaduje žádné další prvky (např. šrouby, těsnění, matice).

Tento text byl přeložen strojově.
