Fischer 533376 STSI M10x181 A2 Vrutošroub

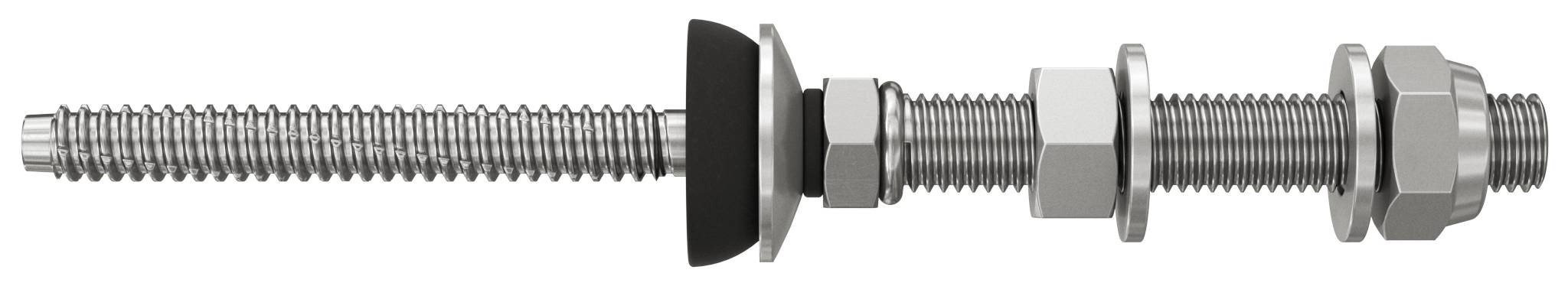

Sestavení závitovaného kovového šroubu s maticemi, podložkami a gumovým nebo plastovým distančníkem na bílém pozadí.

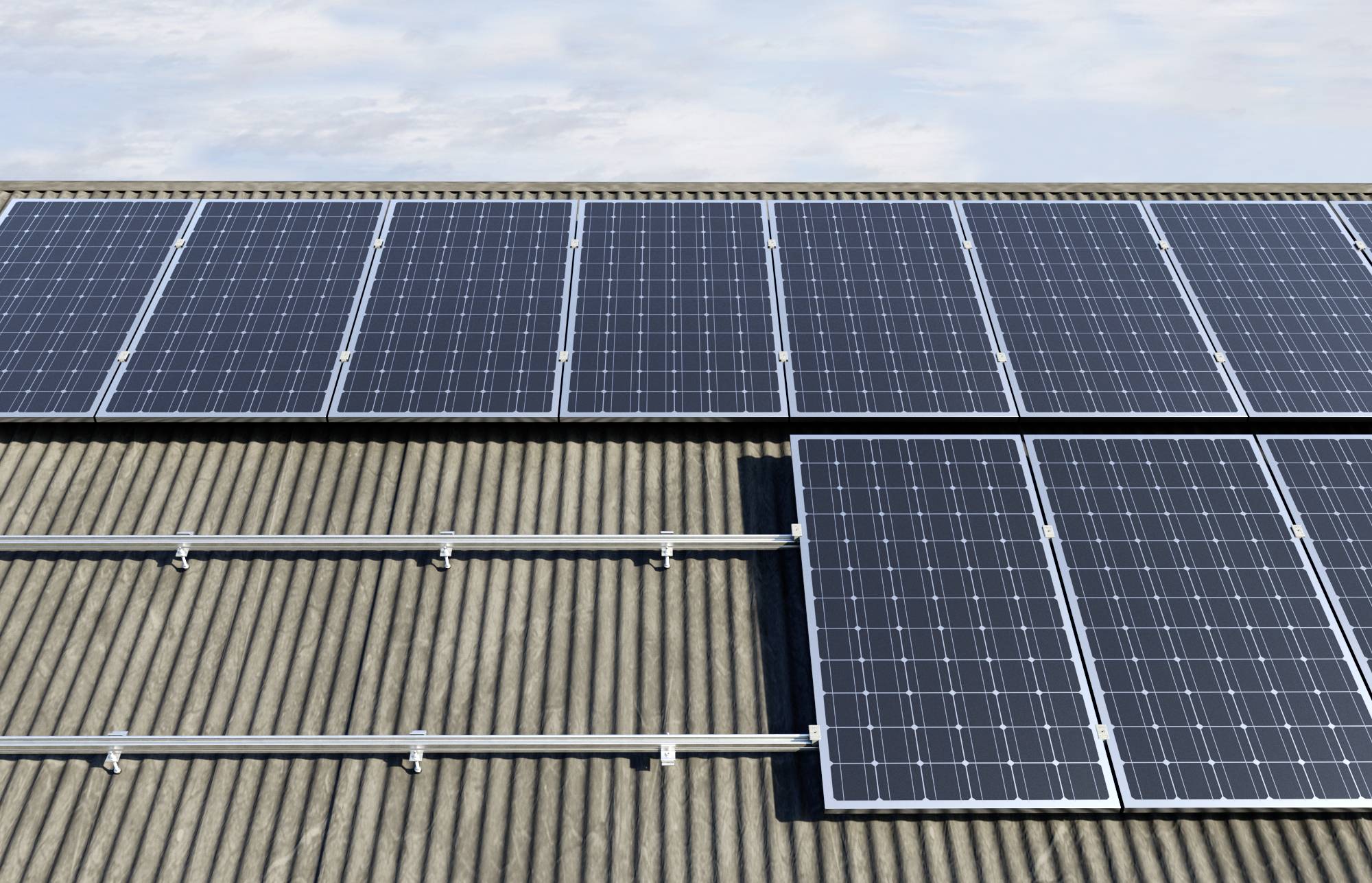

Solární panely na plechové střeše pod modrým nebem. Panely jsou uspořádány ve dvou řadách a těží z přímého slunečního světla.

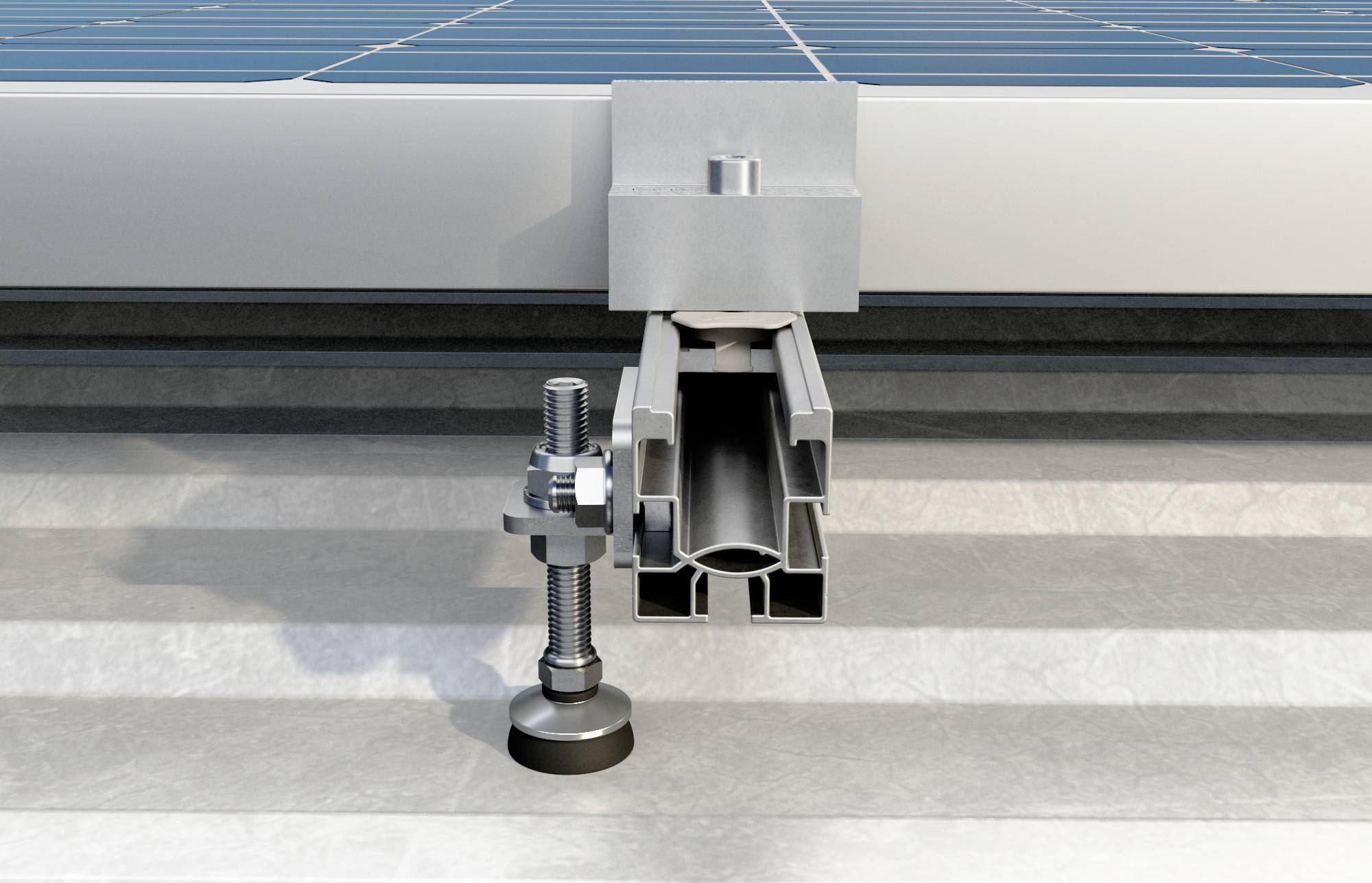

Kovový upínací systém upevňuje solární panel na střeše. Vlevo od něj leží šroub. Sestava ukazuje montážní komponenty.

1/3

Doručení: Po 7. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (1 933,06 Kč / kus)

1 933,06 Kč

Bez DPH.

Už jen 2 Set(y) skladem!

Nahlásit právní incident

Hlavní benefity

Vlnitý plech fischer STSI M10 x 181 A2, nerezová ocel A2

Integrované EPDM těsnění k utěsnění a ochraně proti vlhkosti a dešti. Spodní závit pro ocel
Metrický vnější závit
Integrované těsnění EPDM
Z nerezové oceli A2
Určete délku šroubu se závitovým dříkem STSI v závislosti na tloušťce nosné konstrukce
Určete vzdálenost os šroubů se závitovým dříkem STSI v závislosti na místních sněhových a větrných zatížech a náklonu střechy
Určete polohu šroubů se závitovým dříkem STSI v závislosti na konstrukci nosné konstrukce a uspořádání instalace
Vyvrtejte kryt o průměru 14 mm a ocelové nosiče o průměru 6,5 mm
Připevněte šroub se závitovým dříkem STSI k ocelové konstrukci. EPDM guma se nachází na vléku
Pro zachování vodotěsnosti připojte matici tu, která je zatažena na těsnění
Místo výstupu šroubu z střechy pečlivě utěsní s bituminózním těsnicím hmotou
Připevněte desku SSP nebo SV tak, že nastavíte svou výšku maticemi mu
Vhodný pro systém střešních lepenky:
Solární světelná lišta
Solární lišta Fish
Držák šroubů se závitovým dříkem STSI:
Přímo na ocelový nosič a kolejnice po předvrtání

Technické parametry

Průměr: 8 mm
Závit: M10
Délka dřevěného závitu 70 mm
Délka: 181 mm
Délka metrických závitů: 56 mm
Délka násady: 8.5 mm
Typ závitu: Dvojitý závit

Kategorie produktu: Vrutošroub

Hmotnost: 180 g

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028796 Fischer 533376 STSI M10x181 A2 Vrutošroub

Popis

STSI je šroub se závitovým dříkem z nerezové oceli A2. Šroub se závitovým dříkem je vhodný k upevnění podkonstrukcí fotovoltaického zařízení na střechách vlnitého plechu nebo skládacího plechu. Za tímto účelem je šroub se závitovým dříkem namontován do nosné ocelové konstrukce. Šroub se závitovým dříkem STSI je dodáván s EPDM těsněním, upínací maticí a párem matic pro připojení na SV nebo SSP konzoly. Rychlá montáž, protože střešní kryt při montáži nemusí být odstraněn. Těsnění EPDM chrání střechu před vodou.

Tento text byl přeložen strojově.
