Fischer 554786 PM F 30 AL Koncová svorka

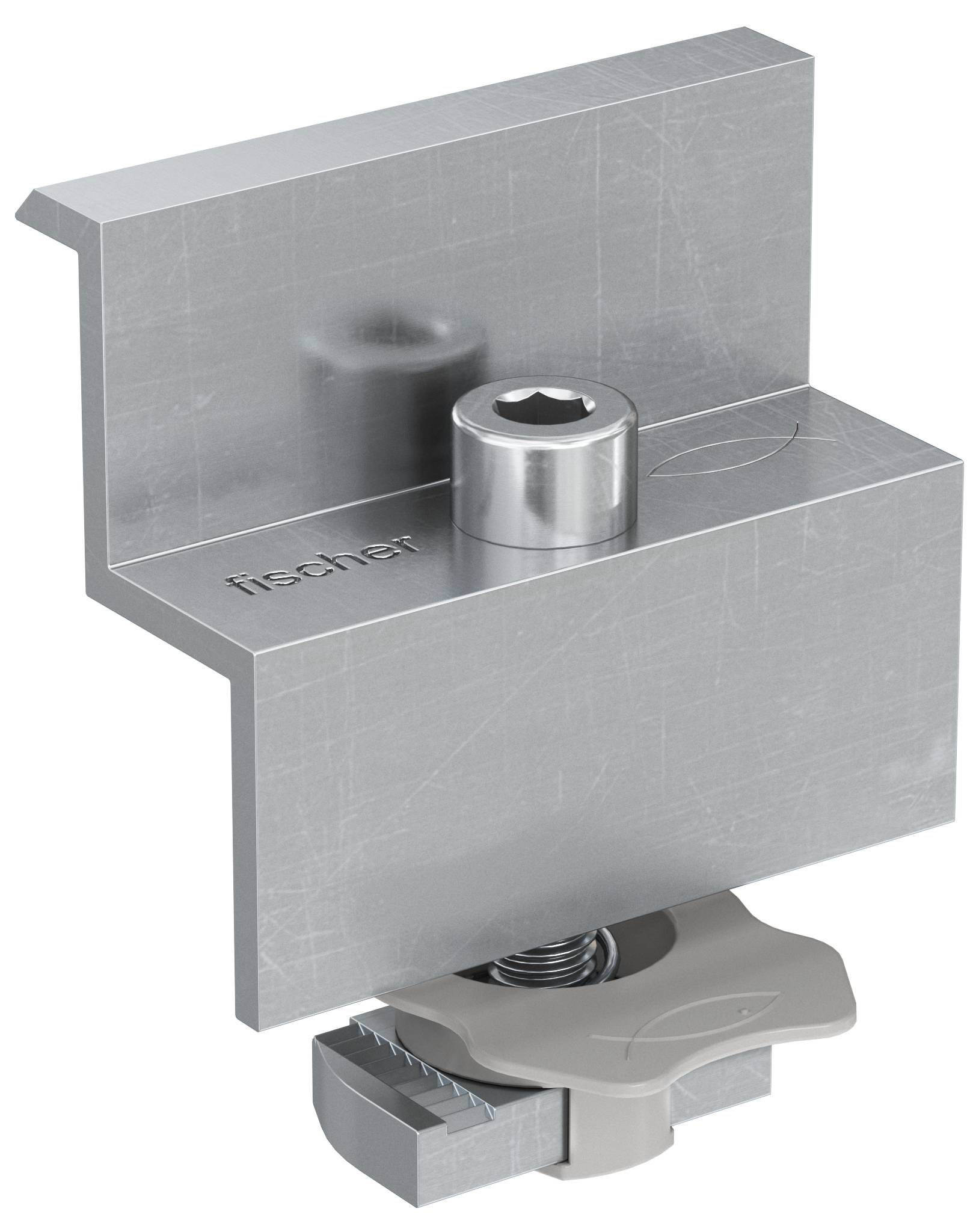

Kovový montážní držák se středovým šroubem a válcovou vložkou, zobrazený jako komponenta hardwarového spojovacího prvku s označením značky 'fischer'.

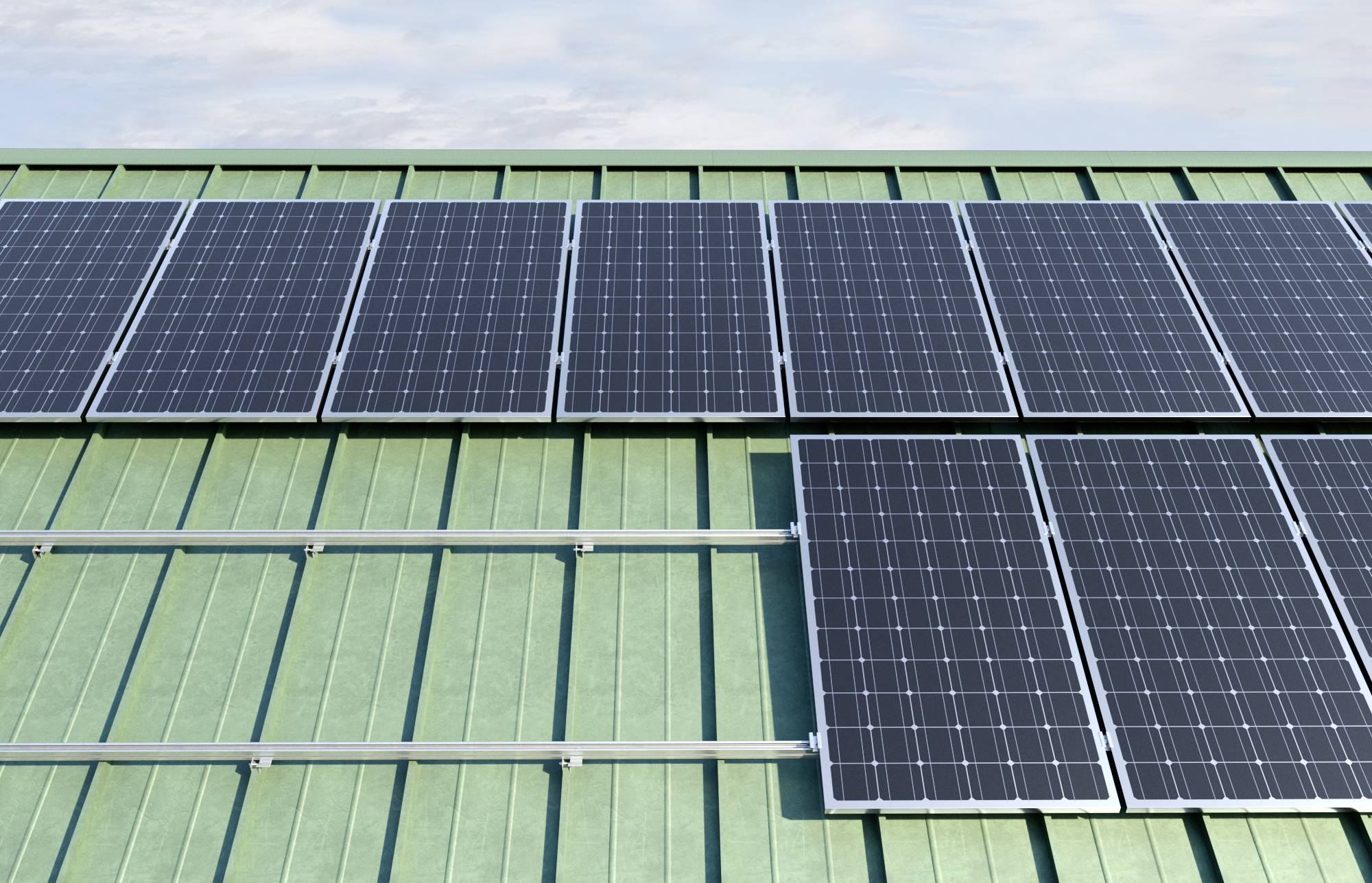

Solární moduly na zelené kovové střeše, které vyrábějí elektřinu, pod jasnou oblohou.

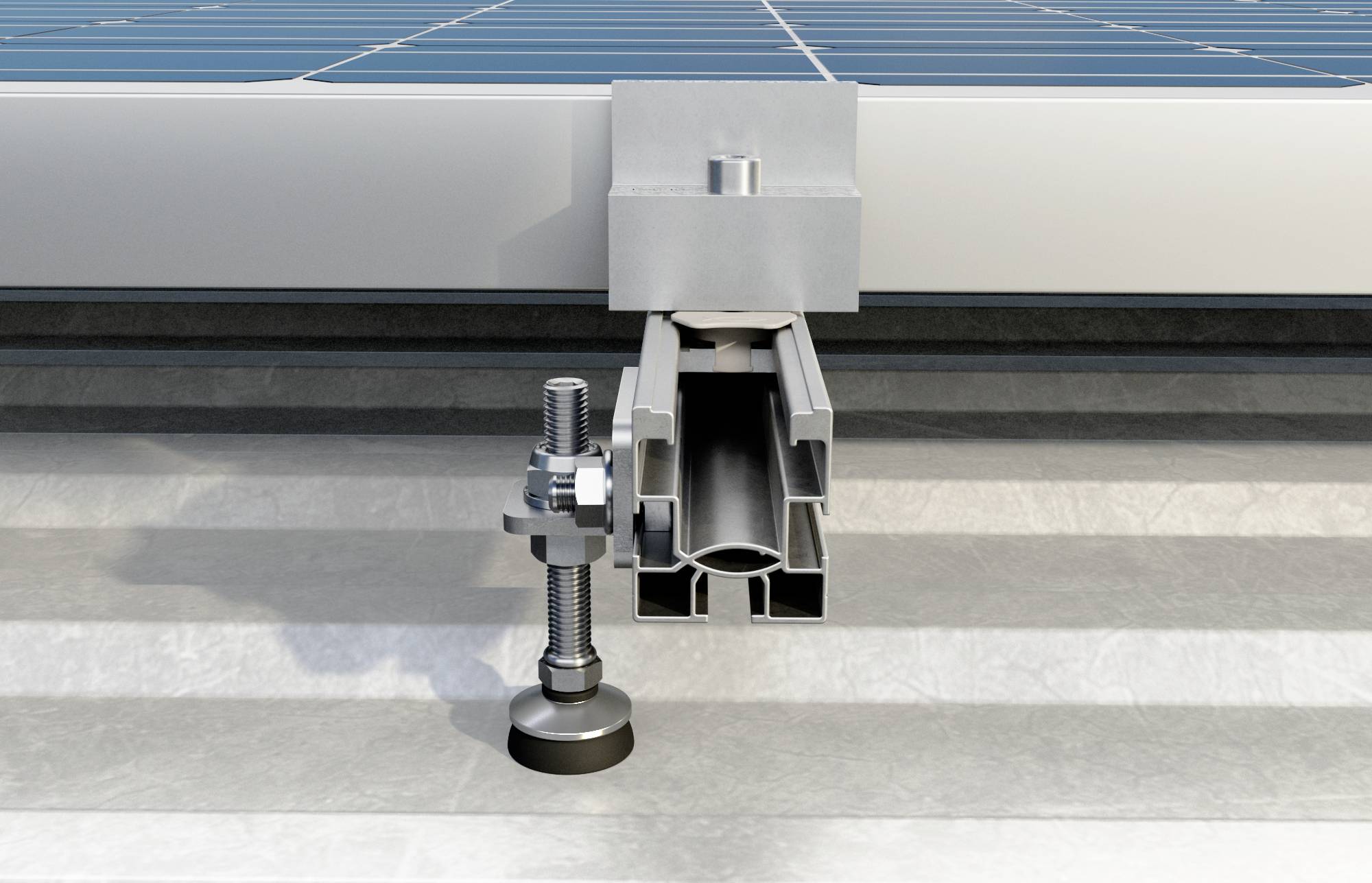

Kovový držák pro solární moduly, který zobrazuje šrouby a kolejnicovou strukturu pro upevnění na střechy nebo povrchy.

1/3

Doručení: Po 7. 9.

18 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (508,26 Kč / kus)

508,26 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Předmontovaná koncová svorka fischer PM F 30 AL

Předmontováno
Kladivová matice se sponou pro rychlé nasazení na kolejnici
Integrovaná pružina pro snazší umístění PV panelu
Svorka a matice z hliníku AW 6060 T66, šroub z nerezové oceli A2-70, svorka z PA 6
Zasaďte dolní část PM F koncové svorky do horní drážky kolejnice
Otáčejte předmontovanou svorkovnici PM F o 90° ve směru hodinových ručiček
Fotovoltaický modul upevněte na šroub s vnitřním šestihranem (TCEI) s utahovacím momentem cca 10 Nm
Vhodné pro:
Systémy střešních krytin s háčkem
Systémy trapézových střešních plechů
Systémy střešních krytin z vlnitého plechu
Zvláštní systémy pro konstrukci
S:
Solární světlo
Solární MID
Solární kovová střecha plechů
Solární plochá střecha plechu

Technické parametry

Tloušťka modulu 30 mm

Kategorie produktu: Koncová svorka

Hmotnost: 60 g

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028805 Fischer 554786 PM F 30 AL Koncová svorka

Popis

PM F je předmontovaná koncová svorka pro fotovoltaické moduly s hliníkovým rámem. PM svorka je k dispozici v různých variantách v závislosti na tloušťce fotovoltaického panelu. PM F má nářkovou matici se speciální plastovou klecí, která usnadňuje umístění matice v centrální drážce kolejnice. Pružina zvedne svorku, dokud není zatažena, aby ulehčila umístění fotovoltaického panelu. Díky pružině zůstanou předmontované koncové svorky PM F během tahů zdvihány a díky plastovému prvku zůstanou v pozici bez sklouznutí. Předem namontované svorky PM F nepotřebují žádné další prvky, jako jsou šrouby, těsnění nebo čepy.

Tento text byl přeložen strojově.
