Name: FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

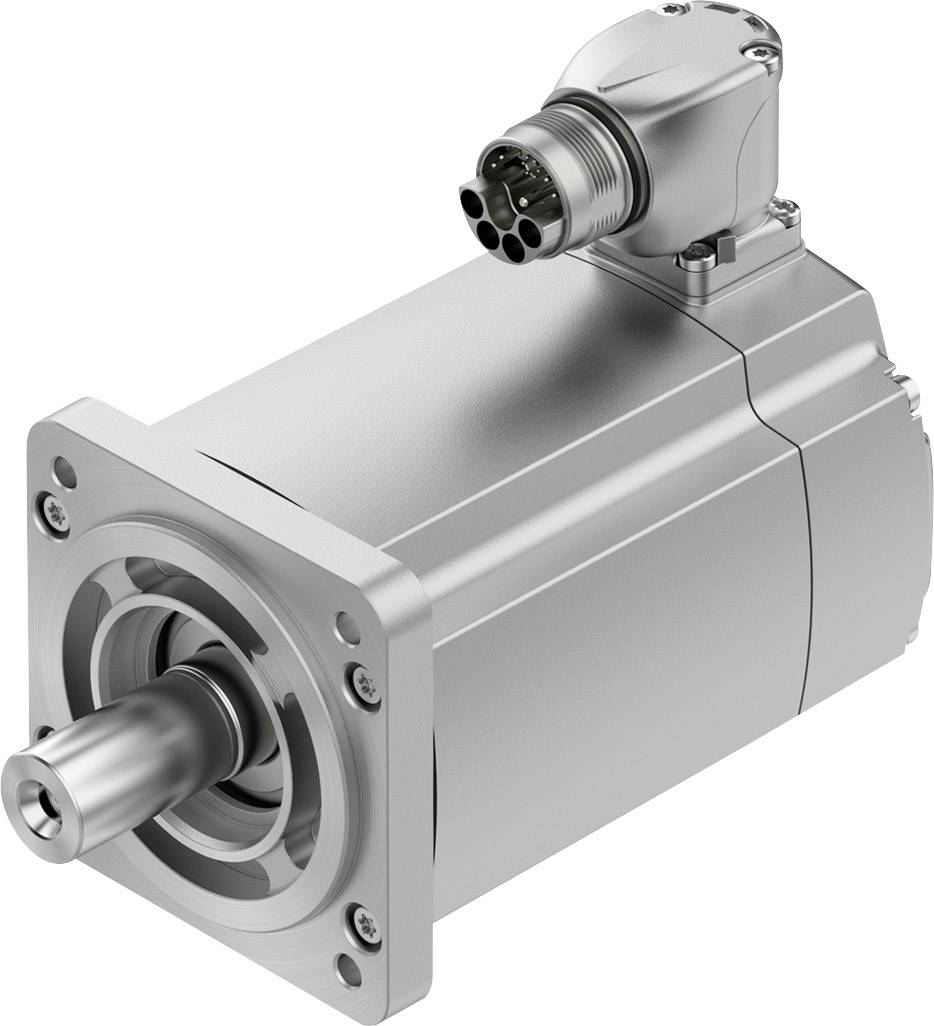

Kompaktní servomotor s válcovým kovovým tělem a připojovací zásuvkou, vhodný pro přesné řízení pohybu.

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (26 785,00 Kč / kus)

26 785,00 Kč

Včetně DPH.

Doprava zdarma

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Technické parametry

Okolní teplota: -15... 40 °C
Skladovací teplota: -20... 70 °C
Max. Instalační výška: 4.000 m.
Poznámka k max. Instalační výšce: Od 1.000 m pouze s snižováním výkonu od 1,0 % na 100 m.
Relativní vlhkost vzduchu: 0 až 90 %
Teplotní třída podle EN 60034-1: F
Max. Teplota vinutí: 155 °C
Jmenovitá třída podle EN 60034-1: S1
Monitorování teploty: Digitální přenos teploty motoru přes EnDat 2.2
Konstrukce motoru podle EN 60034-7: V B5
V V1
VE V3
Montážní poloha: libovolná
Stupeň krytí: IP40
Poznámka pro stupeň krytí: Hřídel IP40 bez RWDR
Hřídel motoru se stupněm krytí IP65
IP67 pro kryt motoru včetně připojovací techniky
Točivý moment:< 1,0 % od špičkového točivého momentu
Životnost ložiska při jmenovitých podmínkách: 20.000 h.
Kód rozhraní motor Out: 80P
Elektrické připojení 1, způsob připojení: Hybridní zástrčka
Připojení 1, připojovací technika: M23x1
Elektrické připojení 1, počet pólů/žil: 15
Stupeň znečištění: 2
Třída odolnosti proti korozi KBK: 0 - žádné korozní zatížení
Provedení vinutí: Hvězda uvnitř
Počet pólů: 5
Kroutící moment 1.46 Nm
Jmenovitý točivý moment 1.3 Nm
Kroutící moment 2.8 Nm
Max. Počet otáček 7440 ot./min
Max mechanické otáčky 14000 ot./min
Jmenovitý výkon motoru 408 W.
Proud trvalého zastavení: 2 A.
Motorový konstanta 0.74 Nm/A.
Konstantní momentové: 0.89 Nm/a
Fáze konstantního napětí: 53.6 mVmin
Odpor fáze fáze: 12.4 Ω
Indukčnost fáze fáze: 39.8 MH
Vinutí podélné produktivity LD (fáze): 25 mH
Vinutí příčné indukčnost LQ (fáze): 29.8 MH
Elektrické časové konstanty: 4.8 ms
Časová konstanta tepelného měření: 42 min
Tepelný odpor 0.95 k/W.
Měřicí příruba 250 x 250 x 15 mm
Celkový moment setrvačnosti: 1.33 kgcm2
Hmotnost výrobku: 2020 g
Přípustné axiální zatížení hřídele: 120 N.
Přípustné radiální zatížení hřídele: 620 N.
Rotační snímač, absolutní otáčky: 1
Rozhraní snímače rotoru: EnDat 22
Princip měření rotační polohy: Induktivní
Provozní napětí snímače rotoru DC: 5 V.
Rotační snímač provozního napětí DC: 3.6... 14 V
Poloha snímače rotoru na otáčku: 262.144
Rozlišení držáku rotoru: 18 bit
Přesnost systému měření úhlů: -120... 120 sekund
MTTF, dílčí složka: 190 let, rotační čidlo
MTTFd, dílčí složka: 380 let, rotační snímače

Kategorie produktu: servomotor

Míra příruby: 250 mm

Brzdný moment: 1.46 Nm

Max. fázový proud: 5.4 A

Číslo výrobce: 5255429

Typ: EMMT-AS-80-S-HS-RS

Počet otáček: 3 000 ot./min

Hmotnost: 2020 g

Jmenovitý otáčivý moment: 1.3 Nm

Jmenovitý výkon: 408 W

Jmenovité napětí: 565 V

Jmenovitý proud: 1.76 A

Max. okolní teplota: 40 °C

Min. okolní teplota: -15 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2207940 FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2207940 FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Popis

• dynamické
,
bezkartáčové, trvalé synchronní motory • extrémně nízký točivý moment - podporuje vysoký
souběh i při nízkých otáčkách
•
digitální absolutní měřící systém: – Singleturn
-
multiturn, bezbateriový
• jednoduchá připojovací technika

(OCP: One cable plug) -
hybridní vedení: Motorové a připojovací kabely pro napájení a
kodéry
v jednom •
nastavitelná přípojná zástrčka na motoru
• utahovací moment optimalizované
• optimalizované •
stupeň krytí:
IP40 (motorová hřídel)
- IP67 (kryt motoru s připojovací technikou)
- IP65 (hřídel s radiálním těsněním z PTFE)

•
přenos teploty motoru digitálně přes Endat 2.2; ochrana motoru přes CMMT • volitelné:

Upevňovací lemmza
- hřídel s lícovou pružinou -
hřídel motoru s radiálovým těsnicím kroužkem

Tento text byl přeložen strojově.
