Eltako DSZ15DM-3x80A MID 28380512 třífázový elektroměr digitální 80 A Úředně schválený: Ano 1 ks

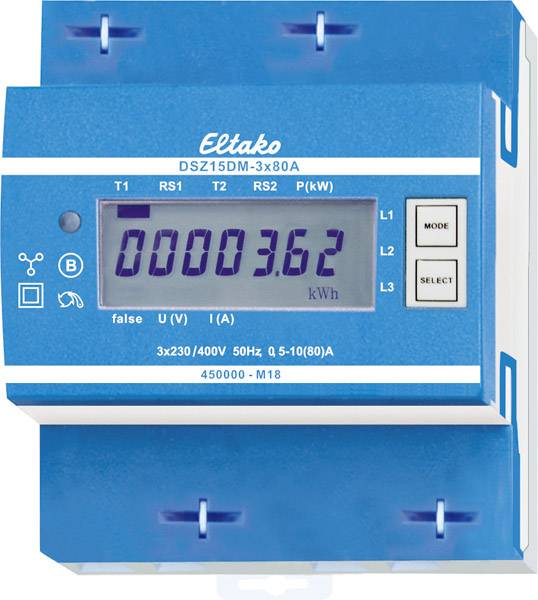

Elektroměr Eltako DSZ15DM-3x80A ukazuje 3,62 kWh. Modré provedení skříně, digitální displej, tlačítka pro režim a výběr.

Kategorie produktu

třífázový elektroměr

Zatěžovací proud

80 A

Displej

digitální

Cejchování

cejchovaný/ úředně ověřený

Druh počítadla

M-Bus

Doručení: Po 7. 9.

665 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 830,58 Kč / kus)

4 830,58 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druh počítadla: M-Bus

Kategorie produktu: třífázový elektroměr

Zatěžovací proud: 80 A

Displej: digitální

Cejchování: cejchovaný/ úředně ověřený

Provozní napětí: 230 V
400 V

Barva: modrá

Rozm.: (d x š x v) 58 x 70 x 58 mm

Hmotnost: 0.2270 kg

Provozní napětí: 230 V
400 V

Vlastní spotřeba: 0.5 W

Montážní šířka: 70 mm

Frekvence: 50 Hz

Třída přesnosti: B

Úředně schválený: Ano

Měřicí funkce: činný výkon

Rozsah jmenovitého napětí: 230 do 400 V

Síťové napětí (max.): 400 V

Síťové napětí (min.): 230 V

Šířka: 70 mm

V: 58 mm

Délka: 58 mm

Proud (max.): 80 A

Proud (min.): 10 A

Rozsah proudu: 10 do 80 A

Typ: DSZ15DM-3x80A MID

Hloubka: 81.0000 mm

: DRA (DIN-rail adaptor)

: 70 mm

: Direct measurement

: 82 mm

: 58 mm

: Purchase

: Digital

: 0.5 W

: 50-50 Hz

: 80 A

: 4

: 7

: Electronic

: IP20

: M-bus (wired)

: Effective power

: Two-tariff

: External

: ANO

: ANO

: Measuring Instruments Directive

: B

: Four conductor

: 230-230 V

: 400-400 V

: 10 A

UKCA: bezvýznamný

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2162054 Eltako DSZ15DM-3x80A MID 28380512 třífázový elektroměr digitální 80 A Úředně schválený: Ano 1 ks

Popis

Pouze kalibrované čítače jsou podle § 25 německého zákona o kalibraci povoleny k zúčtování elektřiny. Podle § 19 odst. Třífázový elektroměr s M-Bus Maximální proud 3 x 80A, ztráta v režimu Stand-by pouze 0,5 W na cestu. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. Jednotky 4 dělících jednotek = 70 mm široké, 58 mm hluboké. Třída přesnosti B (1 %). S M sběrnicí UART Přímo měřící třífázový elektroměr měří činnou energii pomocí proudů mezi vstupy a výstupy. Vlastní spotřeba maximálně 0,5 W činného výkonu na cestu se neměří a nezobrazuje. Lze připojit 1, 2 nebo 3 vnější vodiče s proudy až do 80 A. Náběhový proud je 4OmA. Musí být k dispozici N konektor. 7-segmentový LCD displej je možné zobrazit během dvou týdnů i bez napájení. Povlak je zobrazen jednou 1000-krát na kWh blikající LED diodou. Použitelný sériově také jako 2 čítač: S přiložením 230V na svorky E1/E2 se přepne na druhý tarif. Vpravo vedle displeje se nacházejí tlačítka MODE a SELECT, kterými se v menu lomí. Nejprve se zapne podsvícení displeje. Poté může celková činná energie za tarif, činná energie recirkulované paměti RS1 popř. RS2 a aktuální výkon, napětí a proud jsou zobrazeny na každém vnějším vodiči. Chybové hlášení (false): Pokud vnější vodič nebo nesprávný směr proudu chybí, zobrazí se na displeji false a odpovídající vnější vodič. Přenos dat M-Bus: Při čtení jsou všechny hodnoty přenášeny do telegramu. Podporuje následující telegrafy: Inicializace: SND_NKE, odpověď: ACK, načtení čítače: REQ_UD2, odpověď: RSP_UD, primární adresa změnit: SND_UD, Odpověď: ACK, Reset RS1: SND_UD, odpověď: ACK, slave výběr pro sekundární adresu, odpověď: ACK. Přístroj nezodpoví na neznámé dotazy. Přenosová rychlost je automaticky rozpoznána. Přístroj má monitorování napětí. V případě poklesu napětí jsou všechny registry uloženy v paměti EEPROM. Změna primární adresy M-BUS: Pro změnu primární adresy M-Bus, Select stlačení 3 sekund. V následující nabídce MODE zvýší adresu o 10, SELECT ji o 1. Pokud je nastavena požadovaná primární adresa, vyčkejte, dokud se hlavní menu opět neobjeví. Sekundární adresa: Je možné komunikovat s elektroměrem v souladu s normou EN13757. Je možné použít Wild Cards. Podrobné informace v návodech k použití.

Tento text byl přeložen strojově.
