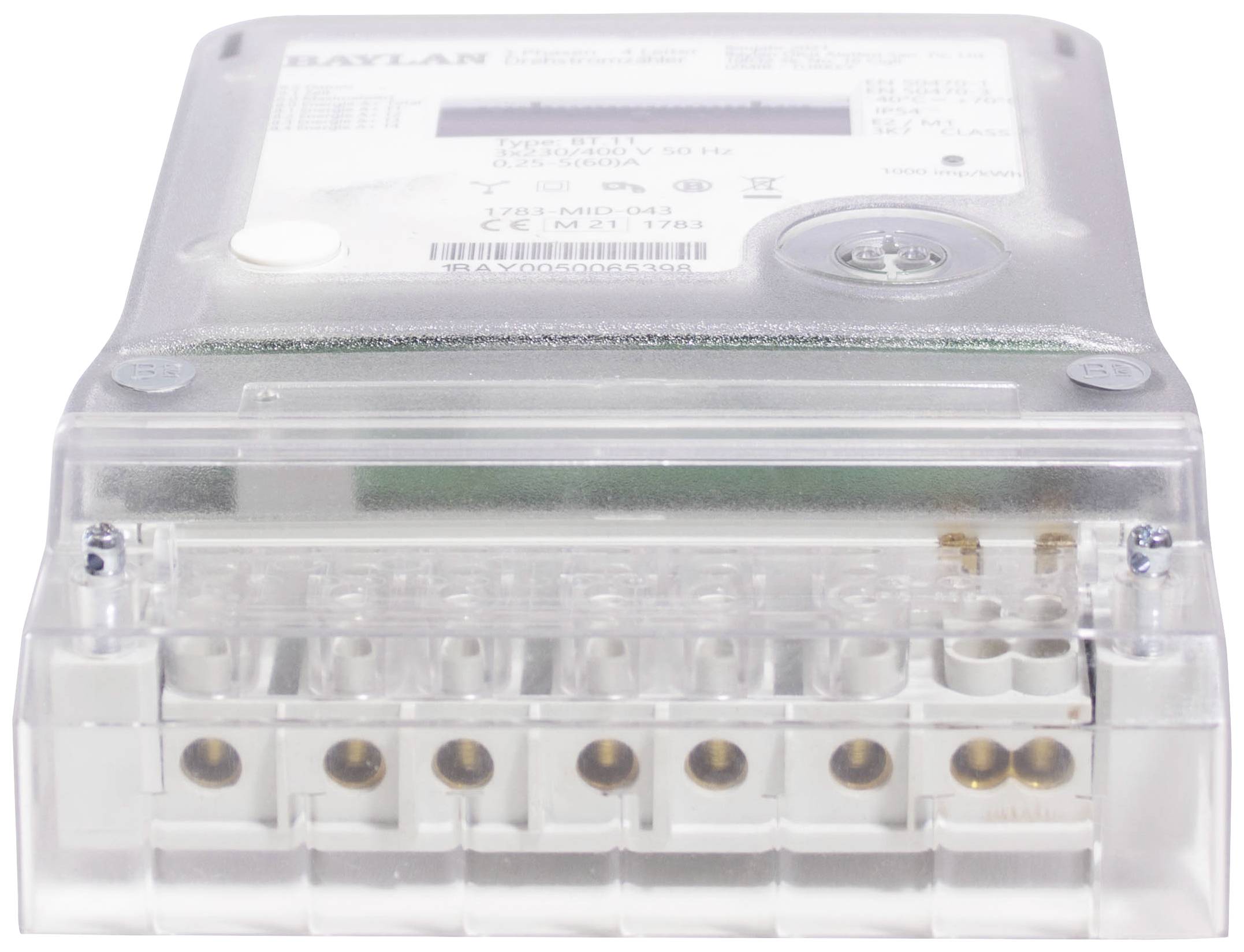

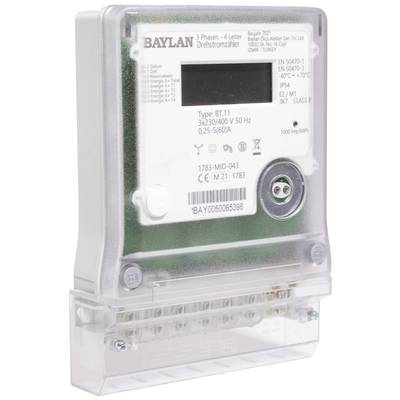

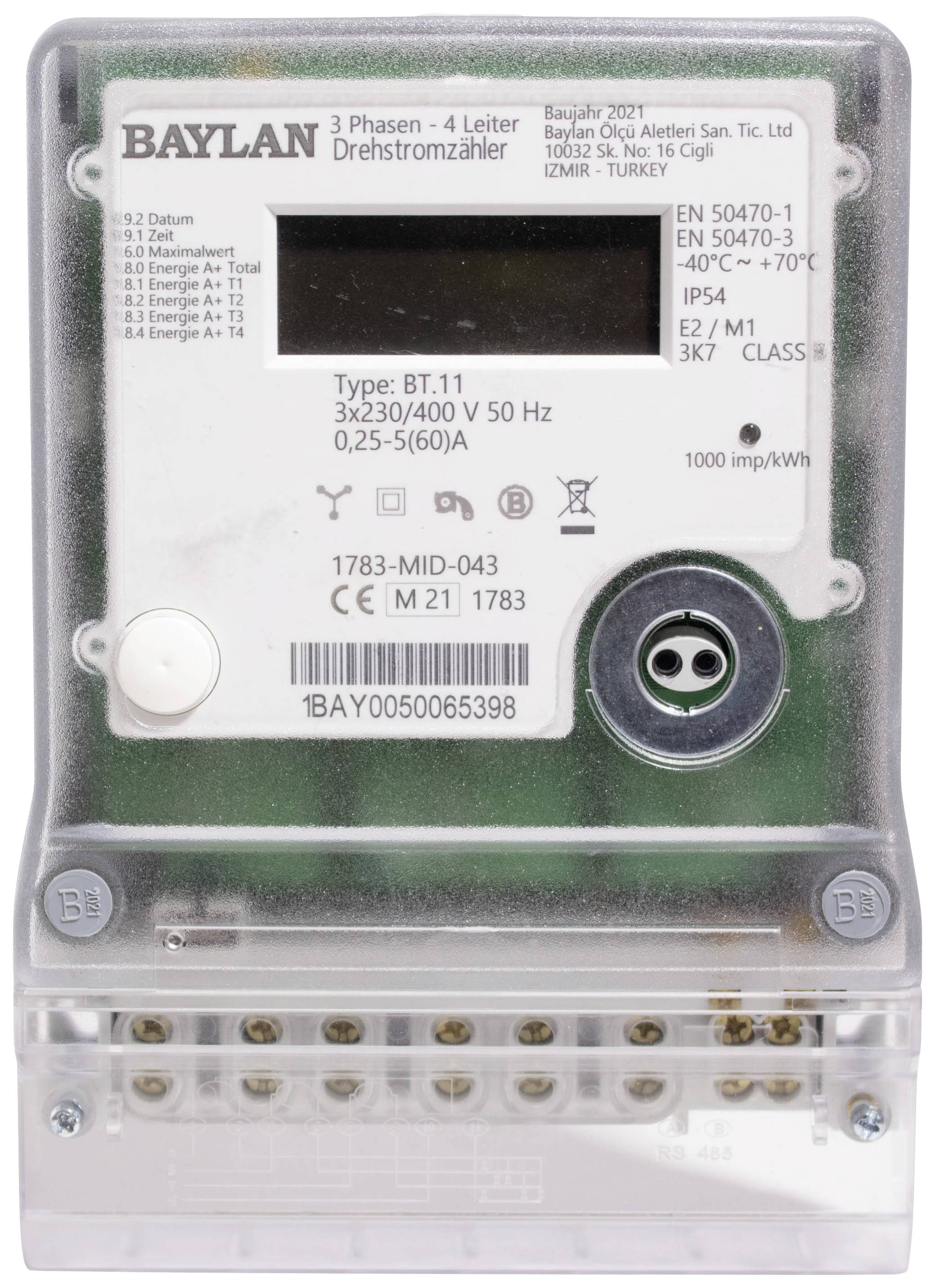

Counttec BT11 BT11 třífázový elektroměr digitální 60 A Úředně schválený: Ano 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
třífázový elektroměr
Zatěžovací proud
60 A
Displej
digitální
Provozní napětí
3x 230/400 V/AC
Barva
transparentní
bílá
Datasheety: (PDF)
Hlavní benefity

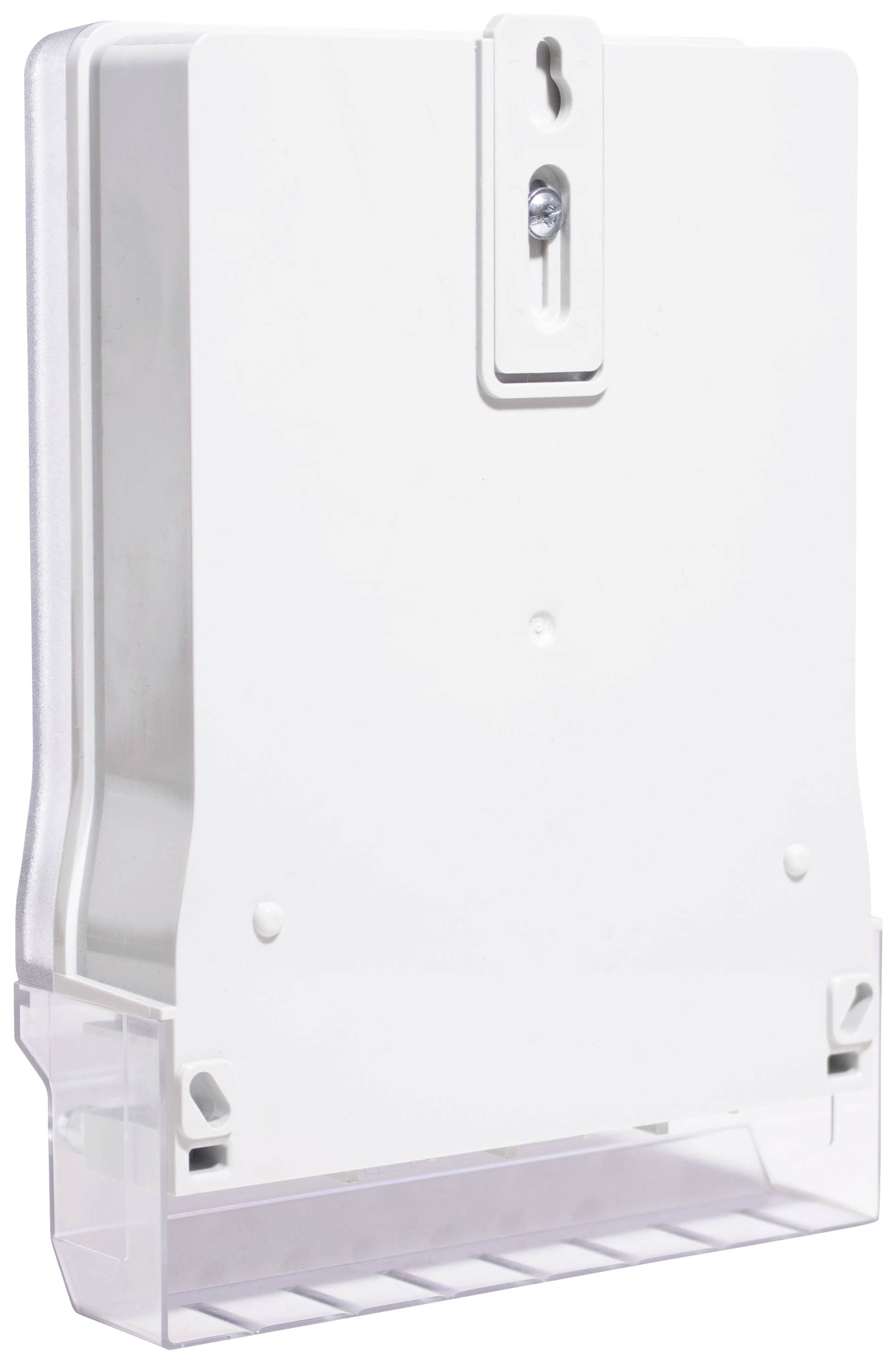

Křížový držák pro třífázový elektroměr
- ÚŘEDNĚ kalibrované provedeníDigitální, LCD displej 6+2místnýVýstup S0Rozhraní RS485Optické rozhraní D0Přímé měření až do 60 A.Nahrazuje staré, černé, třífázové elektroměry 10/30, 10/40 a 10/60A
- Tento text byl přeložen strojově.
Technické parametry
- Metoda měření: Elektronický elektroměr s bočníky prouduTřída přesnosti: A / BJmenovité napětí (un) 3 x 230/400 V.Oblast provozního napětí: 0,75 UN až 1,15 UNReferenční frekvence 50 HzMaximální proud (I ): 60 aReferenční proud (Iref): 5 aPřechodový proud (ITR): 0,5 aMinimální proud (Imin): 0,25 aRozběhový proud (je): 20 mADruh měřené energie činná a+ o až 1.8.0Připojení přímoZkušební LED výstup (viditelné spektrum): 1.000 Imp. /KWhOptické rozhraní: Infračervené rozhraní a čtení podle DIN EN 62056-21; 300 až 9.600 BD; komunikační režimy C a A.Nastavení: 7 míst Rozlišení energie v provozním režimu: 1 kWhRozlišení energie ve zkušebním režimu:0,001 kWhAktivace zkušebního režimu prostřednictvím příkazů;Deaktivace zkušebního režimu velením nebo po 180 minutách od aktivace nebo odpojením napětíVýška číslic hodnot energie: 8 mmZobrazení přítomnosti a směru toku energie: ANO, zobrazení proporcionálního stavu a zobrazení pomocí šipekIndikace magnetického vlivu: NE Indikace otevření hlavního víka: NEIndikace otevření krytu svorek: NEPodsvícení displeje: NETeplotní rozsah pro čitelné zobrazení: - 40 °C až + 70 °C.Provozní teplota - 40 °C až + 70 °C.Skladovací teplota: - 40 °C až + 75 °C.Izolace uzavřeného přístroje: Třída ochrany IITřída ochrany: IP54Mechanické prostředí: M1Elektromagnetické prostředí: E2Hmotnost: 1,1 kgVnější rozměry včetně krytu svorek 263 x 176 x 63 mm (v x Š x H)Upevnění k elektroměru: Vodorovná 150 mm, svislá 210, 220, 230 mmPrůměr připojovacích svorek: 7,5 mm 25 mm²Provedení šroubů v svorkovnici: Kombinované ploché provedení SL/PZ2 nebo SL/PZ1Provedení šroubů ve víku svorky: Kombinované šroubovací sedadlo SL/PZ2; průměr otvoru pro plombovací drát 2,3 mmUV odolnost materiálu: ANOHořlavost svorkovnice: Podle normy UL 94 V0
- Kategorie produktu
třífázový elektroměr
- Zatěžovací proud
60 A
- Displej
digitální
- Provozní napětí
3x 230/400 V/AC
- Barva
transparentní
bílá
- Rozm.
(d x š x v) 63 x 176 x 263 mm
- Hmotnost
1.1 kg
- Náběhový proud
20 mA
- Zobrazení
LCD displej 6+2místný
- Vlastní spotřeba
0.6 W
- Vlastní spotřeba
Činný výkon při un < 0,6 W.Zdánlivý výkon u un < 8 VA- Vlastní spotřeba v elektrických obvodech 0,05 VA (u Iref)
- Frekvence
50 Hz
- Třída přesnosti
A/B
- Úředně schválený
Ano
- Měřicí funkce
spotřeba energie
- Rozsah jmenovitého napětí
230 do 400 V/AC
- Síťové napětí (max.)
400 V/AC
- Síťové napětí (min.)
230 V/AC
- Šířka
176 mm
- V
263 mm
- Délka
63 mm
- Typ
BT11
Ke stažení
List technických údajů
List technických údajů 2542992 Counttec BT11 BT11 třífázový elektroměr digitální 60 A Úředně schválený: Ano 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2542992 Counttec BT11 BT11 třífázový elektroměr digitální 60 A Úředně schválený: Ano 1 ks
Popis
Obsah balení
- Vč. Krytu svorek
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
