Eltako DSZ15WD-3x5A MID 28305015 třífázový elektroměr s připojením měniče digitální 5 A Úředně schválený: Ano 1 ks

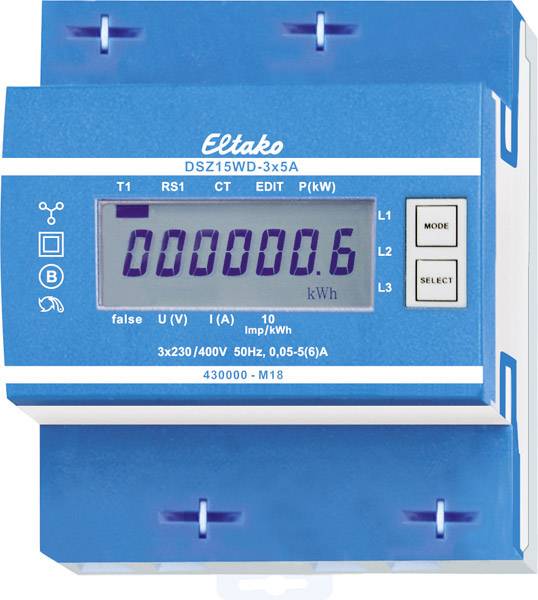

Elektroměř s digitálním displejem zobrazuje '000000.6 kWh'. Název značky nahoře, různá tlačítka a symboly po straně.

Kategorie produktu

třífázový elektroměr s připojením měniče

Zatěžovací proud

5 A

Displej

digitální

Cejchování

cejchovaný/ úředně ověřený

Provozní napětí

230 V<br>400 V

Okamžité doručení: Út 1. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 061,98 Kč / kus)

4 061,98 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Kategorie produktu: třífázový elektroměr s připojením měniče

Zatěžovací proud: 5 A

Displej: digitální

Cejchování: cejchovaný/ úředně ověřený

Provozní napětí: 230 V
400 V

Barva: modrá

Rozm.: (d x š x v) 58 x 70 x 58 mm

Hmotnost: 0.2270 kg

Provozní napětí: 230 V
400 V

Vlastní spotřeba: 0.5 W

Montážní šířka: 70

Frekvence: 50 Hz

Třída přesnosti: B

Úředně schválený: Ano

Měřicí funkce: činný výkon

Rozsah jmenovitého napětí: 230 do 400 V

Síťové napětí (max.): 400 V

Síťové napětí (min.): 230 V

Šířka: 70 mm

V: 58 mm

Délka: 58 mm

Proud (max.): 6 A

Rozsah proudu: 6 A (max)

Typ: DSZ15WD-3x5A MID

Hloubka: 81.0000 mm

: DRA (DIN-rail adaptor)

: 70 mm

: Measurement transformer

: 82 mm

: 58 mm

: Purchase

: Digital

: 0.5 W

: 50-50 Hz

: 6 A

: 4

: 7

: Electronic

: IP20

: Other

: Effective power

: One-tariff

: ANO

: ANO

: Measuring Instruments Directive

: Optical

: S0

: 10-10 Imp/kWh (kvarh)

: B

: Four conductor

: 230-230 V

: 400-400 V

: 5 A

UKCA: Ano

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2162049 Eltako DSZ15WD-3x5A MID 28305015 třífázový elektroměr s připojením měniče digitální 5 A Úředně schválený: Ano 1 ks

Popis

Pouze kalibrované jsou podle §25 německého Eichgesetzes pro vyúčtování schválen. Není dodržení je Ordnungswidrigkeit podle §19. Měnič elektroměr s setzbarem . a MID. Maximální proud 3x5A, v režimu stand-by ztráta pouze 0,5 W na. Vestavěné zařízení pro montáž na lištu DIN EN 60715 TH35. = 70 mm široký, 4 HP 58 mm hluboké. Třída přesnosti B, (1 %). S rozhraním S0. Tento elektroměr měří činné energie pomocí díky měnič plynulé přecházení proudy. Je spotřeba energie pouze maximálně 0,5 W činný výkon vždy bude není a není. Lze 1, 2 nebo 3 měniče s sekundární proudů až 5 A. Na rozběhový proud činí 10 mA. N-port musí. Sada 7-segmentový LCD displej lze použít i bez napájení dvakrát během dvou týdnů. Výkon potah je vybaven 10krát na kWh blikajícími trámy na displeji. Vpravo vedle displej se nacházejí tlačítky Mode a SELECT, se kterými podle návod k obsluze v menu geblattert. Nejprve se vypne podsvícení. Poté lze celková činné energie, činné energie na rucksetzbaren paměti a aktuální hodnoty výkon, napětí a proud na vnější vodič. Kromě toho může .. Z výroby je s 5:5 a s můstek přes jumper s označených připojovací svorky zajistí. Transformační poměr je díky odstranění můstek a nutnost nového nastavení podle návod k obsluze na nainstalovaný měnič. Poté je ale můstek opět zajistí. Nastavitelný transformátorový poměr 5:5 jsou, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 a 1500:5. Chybové hlášení (false): při nedostatečném vnější vodič nebo nesprávné proudu. směr ?false? A odpovídající vnější vodič na displeji. Pozor! Před práce na proudových měničů které Spannungspfade elektroměru volně.

Tento text byl přeložen strojově.
