Name: Eaton EP-501043 SPZT123-300/3+NPE-S svodič přepětí Přepětová ochrana pro: sběrnice 40 mm 7.5 kA 1 ks
Brand: Eaton
SKU: 2734685
Availability: BackOrder

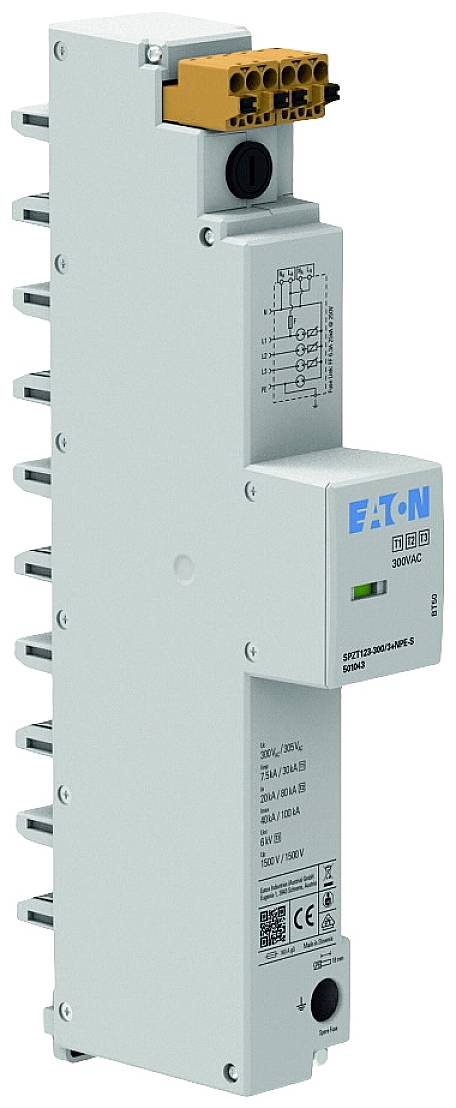

Montážní sada pro dodatečnou instalaci kombinací FI/LS od společnosti Eaton, která zobrazuje vertikální jednotku s přípojkami a technickými detaily na straně.

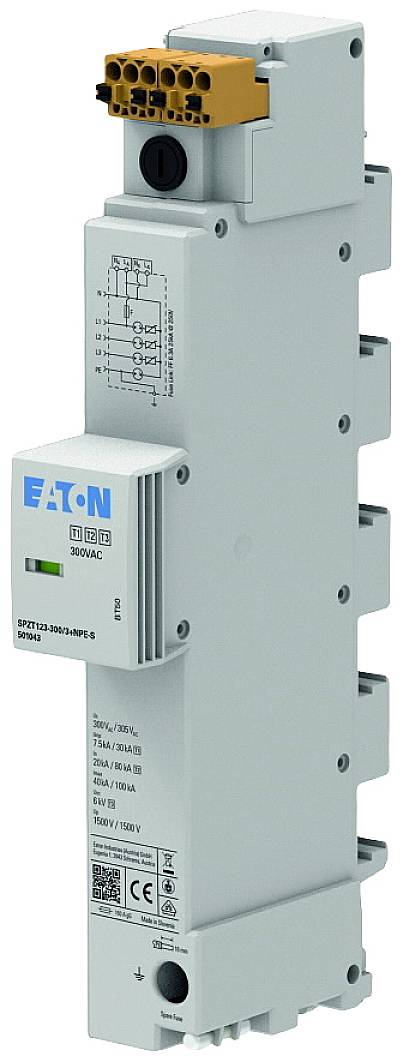

Šedý elektromodul od společnosti Eaton s technickými údaji a schématem zapojení na přední straně, vhodný pro průmyslové aplikace.

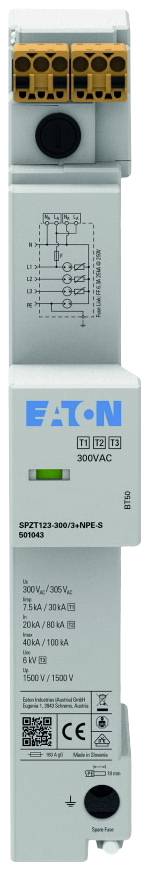

Elektrokomponent s logem značky 'EATON', technické detaily a schéma zapojení na povrchu. Proudový chránič 30mA.

1/3

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 362,81 Kč / kus)

4 362,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svodič přepětí zábleskového proudu pro sběrnou lištu 40 mm, TN-s/TT, 3P, 7,5 kA (10/350)µs, třída I+II+III/typ 1+2+3

Úzké provedení7,5 kA s napěťovým odbouratemEnergie koordinovaná ochrana koncového zařízeníTechnologie rádiového přenosu s napěťovým spínánímNapěťový snímač chráněný proti nadproudu

Technické parametry

Tvar sítě TNTvar sítě TN-C.TVAR SÍTĚ TN-C-STvar sítě TN-sTvar sítě TTPočet pólů: 4Zábleskový proud (10/350 µs): 7.5 kAMaximální trvalé napětí: 300 v ACJmenovité napětí AC 240 V.Ochranná hladina: 1,5 kVOchranná hladina L-N: 1,5 kVOchranná hladina N-PE: 1,5 kVNásledující pájecí zatížitelnost: 0.1 kASpecifická energie (W/R): 14 kJ/ΩMax. Zařízení pro ochranu proti nadproudu pro nožové zapojení (pojistka): 160 A.Způsob montáže: PřípojniceVelikost: 2 TESignalizace na zařízení: OptickáTřída: Typ 1 a 2 a 3

Kategorie produktu: svodič přepětí

Přepětová ochrana pro: sběrnice 40 mm

Únikový proud: 7.5 kA

Jmenovité napětí: 240 V/AC
300 V/AC

: IP20

Číslo výrobce: EP-501043

Typ: SPZT123-300/3+NPE-S

Barva: světle šedá

Normy: VDE 0100-443/-534Třída I+II+III/typ 1+2+3IEC 61643-11 2011EN 61643-11: 2012 + A11: 2018

Rozm.: (š x v x h) 36 x 233.4 x 102.3 mm

Šířka: 36 mm

V: 233.4 mm

Hloubka: 102.3 mm

Obsah: 1 ks

Pólů: 4

Hmotnost: 710 g

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S svodič přepětí Přepětová ochrana pro: sběrnice 40 mm 7.5 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S svodič přepětí Přepětová ochrana pro: sběrnice 40 mm 7.5 kA 1 ks

Popis

Ochrana proti přepětí SPZT123 od Eaton je určena zejména pro instalace v budovách podle VDE 0100-443/-534. Montáž se provádí nasadením na 40 mm napájecí lištu rozdělovače čítače v síťovém přípojném prostoru v síťovém přípojném prostoru (SAR). Montáž nevyžaduje žádné šrouby ani nářadí. Odpovídající design zabraňuje nesprávnému umístění a automaticky se přizpůsobí přípojce o průměru 5 mm nebo 10 mm.

Tento text byl přeložen strojově.

Provedení

Úzké provedení7,5 kA s napěťovým odbouratemEnergie koordinovaná ochrana koncového zařízeníTechnologie rádiového přenosu s napěťovým spínánímNapěťový snímač chráněný proti nadprouduPro ochranu spotřebitelů před přechodným přepětím způsobeným přímými a nepřímými údery blesku a také spínacími úkonyTřída ochrany proti blesku III a IV podle IEC 62305Splňuje všechny požadavky pro instalaci přepěťová ochrany podle DIN VDE 0100-534Pro síťovou formu TT & TN-s

Doplňující informace

Popis

Provedení

Úzké provedení7,5 kA s napěťovým odbouratemEnergie koordinovaná ochrana koncového zařízeníTechnologie rádiového přenosu s napěťovým spínánímNapěťový snímač chráněný proti nadprouduPro ochranu spotřebitelů před přechodným přepětím způsobeným přímými a nepřímými údery blesku a také spínacími úkonyTřída ochrany proti blesku III a IV podle IEC 62305Splňuje všechny požadavky pro instalaci přepěťová ochrany podle DIN VDE 0100-534Pro síťovou formu TT & TN-s
