Name: DEHN 956205 956205 kombinovaný chránič proti přepětí 1 ks
Brand: DEHN
SKU: 3795882
Availability: BackOrder

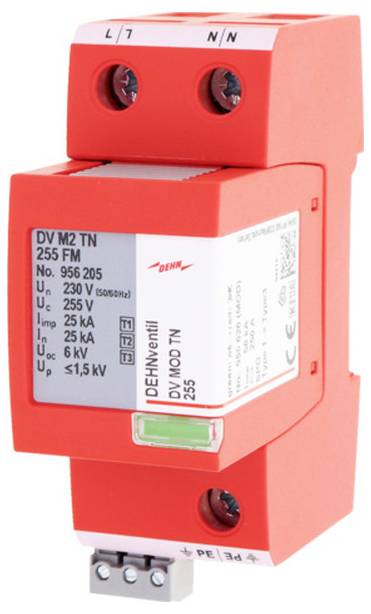

Červený modul ochranného zařízení proti elektrickým přepětím s označením svorek a technickými štítky na přední straně.

Datasheety: (PDF)

Doručení: Po 19. 10.

8 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (21 164,46 Kč / kus)

21 164,46 Kč

Bez DPH.

Doprava zdarma

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Způsob montáže: Montážní lišta TH35
Velikost: 2 TE
SPD podle EN 61643-11 / IEC 61643-11: Typ 1 + typ 2 + typ 3 / třída I + třída II + třída III
Energeticky koordinovaný ochranný účinek na koncové zařízení (≤ 10 m): Typ 1 + typ 2 + typ 3
Jmenovité napětí AC (UN) 230 v (50 / 60 Hz)
Maximální trvalé napětí AC (UC) 255 v (50 / 60 Hz)
Nárazový proud zábleskového světla (10/350 µs) [L+N-PE] (Itálie): 50 kA
Specifická energie [L+N-PE] (W/R): 625,00 kJ/Ω
Zábleskový proud (10/350 µs) [L, N-PE] (Imp): 25 kA
Specifická energie [L,N-PE] (W/R): 156,25 kJ/Ω
Jmenovitý svodový rázový proud (8/20 µs) [L/N-PE]/[L+N-PE] (in): 25 / 50 kA
Ochranná hladina [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Napětí naprázdno u hybridního generátoru (UOC): 6 kV
Schopnost následné proudové páječky AC (IFI): 50 KAeff
Následné omezení proudu / selektivita: Nespuštění pojistky 35 a gG do 50 kAeff (prosp.)
Zkratová pevnost [L-N]/[N-PE] (ISCCR): 50 kAeff
Doba odezvy (TA): ≤ 100 ns
TOV napětí [L-N] (UT) - charakteristika: 440 v / 120 min. Pevnost
Propustnost při S20K275 (Imp = 2,5... 25 kA): < 1 J.
Rozsah provozních teplot [paralelní]/[průchodnost] (tu): -40 °C... 40 AŽ +80 °C / -40 °C... +60 °C
Indikace funkčnosti / poruchy: Zelená / červená
Počet portů: 1
Průřez připojení (L, N, PE, 9) (min.): 6 m² jedno-/jemné dráty
Průřez připojení (L, N, PE, 9) (max.): 35 mm² vícežilové / 25 m² jemné dráty
Montáž na: Montážní lištu 35 mm podle EN 60715
Místo montáže: Vnitřní prostor
Montážní rozměry 2 TE, DIN 43880
Schválení: VDE, KEMA, UL.
FM kontakty / kontakt: Ano / přepínací kontakt
SPÍNACÍ VÝKON AC: 250 V / 0,5 A.
SPÍNACÍ VÝKON DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.
Průřez připojení pro FM svorky: Max. 1,5 mm² jedno-/jemné dráty
Další informace:
Max. Předběžná pojistka (L) při Ikmin ≥ 6 kAeff (IEC 60909): 315 a gG (S2 = 35 mm²)1)
Při použití ve spínacích zařízeních s výhledovými zkratovými proudy vyšší než 50 kAeff (testováno VDE)
Max. Proinspekční zkratový proud: 100 kAeff (220 kapeak)
Omezení / vymazání sekvenčního proudu do 100 kAeff (220 kApeak)
Kabelová vložka při 16,7 Hz - napájecí systémy
ZKUŠEBNÍ NAPĚTÍ AC (UC) 266 V.
JMENOVITÉ NAPĚTÍ AC (UN) 230 V.
Jmenovitá frekvence AC (FN): 16,7 Hz
Max. Ochrana před vodičů: 160 a gG při 16,7 Hz

Kategorie produktu: kombinovaný chránič proti přepětí

Jmenovité napětí: 230 V

Doba odezvy: ≤ 100 ns

: IP20

Číslo výrobce: 956205

Obsah: 1 ks

Pólů: 2

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3795882 DEHN 956205 956205 kombinovaný chránič proti přepětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3795882 DEHN 956205 956205 kombinovaný chránič proti přepětí 1 ks

Popis

Vícepólový kombinovaný odváděč proudu DEHNventil modulární, typ 1 + typ 2 + typ 3 dle EN 61643-11 na bázi jiskrové vzdálenosti, skládá se ze základní části a sujního ochranného modulu. Díky funkci Rapid Arc Control (RAC) lze dosáhnout nejvyšší dostupnosti jisker. Umožňuje ochranu koncového zařízení. Ochrana nízkonapěťových zařízení spotřebitelů před přepětím, a to i v případě přímého úderu blesku. Lze použít po koncepci ochranných zón blesku na rozhraních 0A - 2.

Tento text byl přeložen strojově.
