Name: Bürkert proporcionální regulační ventil tlaku 282985 6223 G 3/4 Jmenovitá vzdálenost 13 mm Materiál pouzdra mosaz Těsnic
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

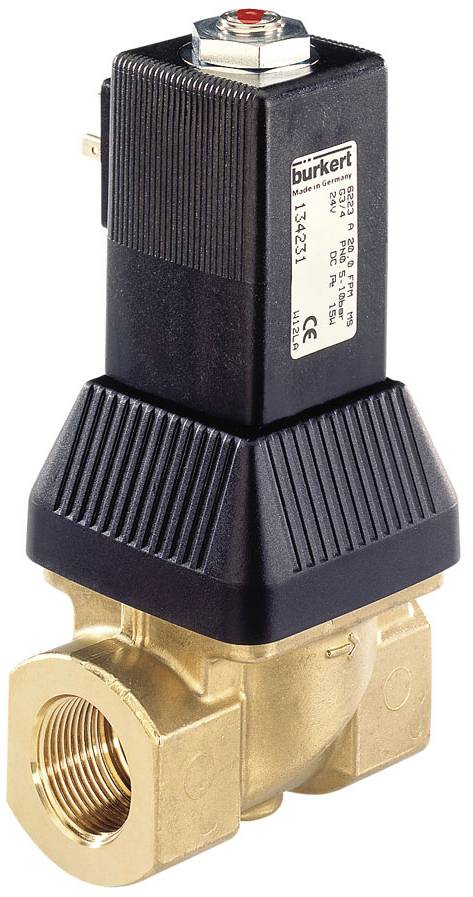

Elektromagnetický ventil s černým tělesem a mosazným připojením, který se používá pro řízení průtoku kapalin.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 858,68 Kč / kus)

7 858,68 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný proporcionální ventil, pref.

Regulační ventil pro trvalou regulaci kapalin
Nízká hystereze a vysoká reprodukovatelnost
Ovládání pomocí PWM signálu
Předem řízený, těsnící ventil

Technické parametry

Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 90 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. 0,5 bar
Tlak a teplota - jmenovitý tlak max. 10 bar
Tlak a teplota - diferenční tlak max. 10 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Elektrické připojení - typ: zástrčka
Přístrojové vlastnosti - hlavní ventil principu: Písty
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Charakteristiky přístroje - obsluha: Servoově řízená
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Trvale
Charakteristiky přístroje - analytické provedení: Ne
Přístrojové vlastnosti - parní provedení: Ne
Charakteristiky přístroje - hlavní vedení: Kolejový kroužek
Charakteristiky přístroje - PWM frekvence min.: 180 Hz
Charakteristiky přístroje - PWM frekvence max.: 280 Hz
Vlastnosti zařízení - rozsah nastavení: 1:10
Charakteristiky přístroje - hlavní vedení 2: Kolejový kroužek
Medium & kalibrace - montážní poloha: Libovolná
Jmenovitý průměr (kV) – hodnota QNn (plyn): 2.695 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 13 mm
Jmenovitý průměr (kV) – kV (voda): 2,7 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/2 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 3/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 3/4
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 40 mm
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN) - cívka materiál (obalení): PA (polyamid)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - část zaváděcí trubice se středem, materiál: Nerezová ocel
Cívka (jádro) KERN - část hlavního vedení kontaktu s médiem 1 materiál: PTFE (polytetrafluorethylen)
Cívka (jádro) KERN - část hlavního prováděcího prvku 2 materiál: PTFE (polytetrafluorethylen)
Cívka (jádro) KERN) - část distanční vložky se dotknutím média: Ušlechtilá ocel
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Jmenovitý výkon: 10 W.

Kategorie produktu: proporcionální regulační ventil tlaku

Provozní napětí: 24 V/DC

Materiál pouzdra: mosaz

Připojení: G 3/4

Provozní tlak (max.): 10 bar

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Příkon (odběr): 10 W

Číslo výrobce: 282985

Provozní tlak (min.): 0.5 bar

Těsnicí materiál: FKM

Funkce: 2/2 zavřený monostabilní

Teplota média (rozsah): -10 do 90 °C

Max. teplota média: 90 °C

Min. teplota média: -10 °C

Médium: voda

Jmenovitá vzdálenost: 13 mm

QNn hodnota: 2.695 l/min

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -10 °C

Účinky: servo řízeno

Hodnota kv: 2.7 m³/h

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3047014 Bürkert proporcionální regulační ventil tlaku 282985 6223 G 3/4 Jmenovitá vzdálenost 13 mm Materiál pouzdra mosaz Těsnic

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047014 Bürkert proporcionální regulační ventil tlaku 282985 6223 G 3/4 Jmenovitá vzdálenost 13 mm Materiál pouzdra mosaz Těsnic

Popis

Ventil typu 6223 lze použít jako ovladač pro regulaci velkých množství kapaliny. Nízká hystereze, vysoká reprodukovatelnost a dobrá citlivost zajišťují dobrou odezvu. Ventil je pevně uzavíratelný. Převlečenou cívku lze snadno vyměnit.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
