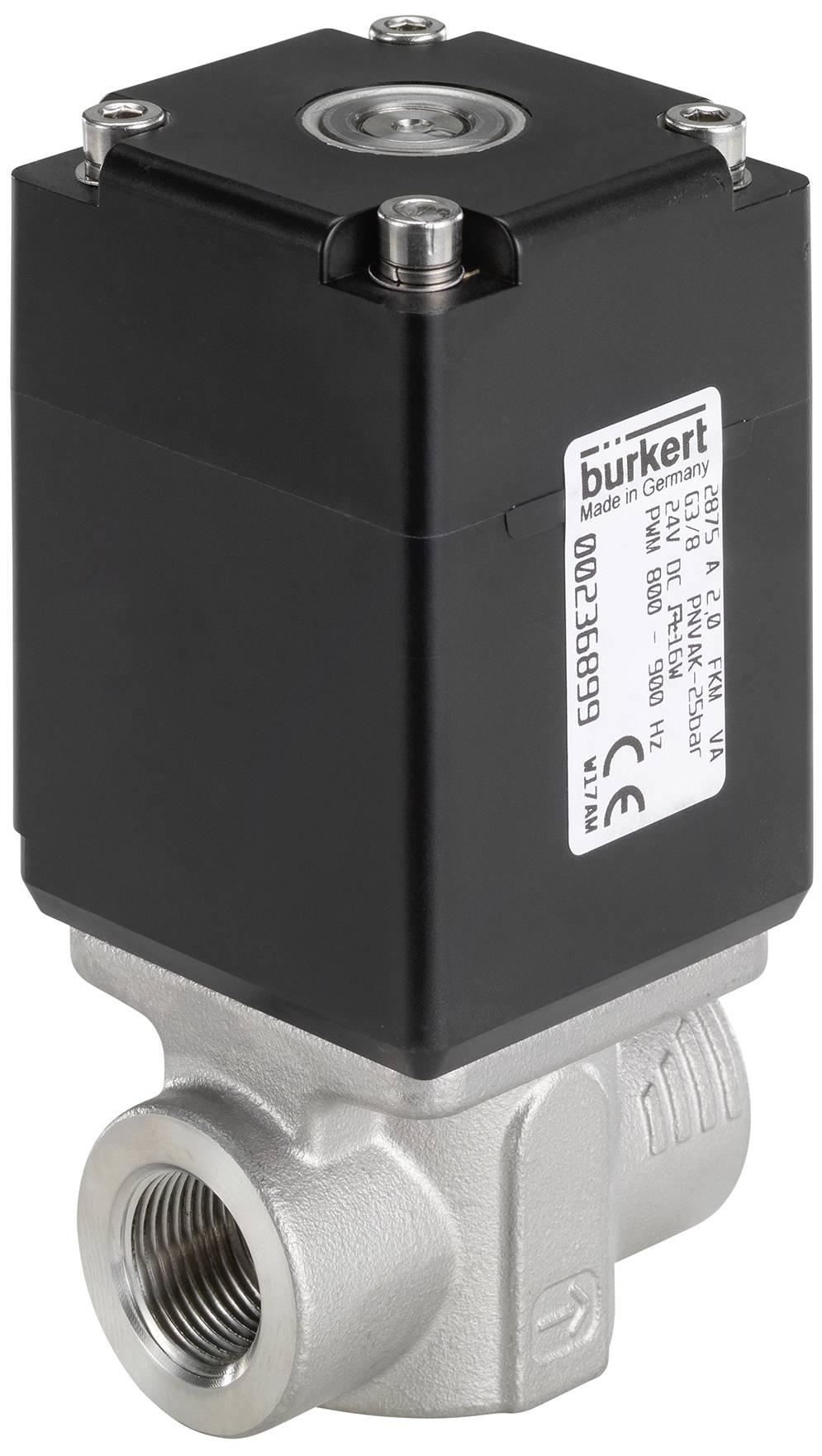

Bürkert proporcionální regulační ventil tlaku 291467 2875 spojka G 3/8 Jmenovitá vzdálenost 6 mm Materiál pouzdra nerezo
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (13 759,50 Kč / kus)
13 759,50 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2cestný proporcionální ventil
- Vystavitelný rozsah
- Velmi dobrá odezva
- Kompaktní konstrukce ventilu
- Jmenovitý proud DN 2...9,5 mm
- Volitelné: Cívka s ochranou proti výbuchu
Technické parametry
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
- Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 90 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 40 °C.
- Tlak a teplota - jmenovitý tlak min. -1 bar
- Tlak a teplota - jmenovitý tlak max. 3,5 bar
- Tlak a teplota - diferenční tlak max. 1,75 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Kabel
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické vedení délka 3.000 mm
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Elektrické připojení - typ: zástrčka
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Vlastnosti zařízení - proudění: Pod sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Vlastnosti zařízení - operace: Přímý
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Trvale
- Charakteristiky přístroje - analytické provedení: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Charakteristiky přístroje - jádrové vedení: Pružina
- Charakteristiky přístroje - PWM frekvence min.: 800 Hz
- Charakteristiky přístroje - PWM frekvence max.: 900 Hz
- Vlastnosti zařízení - rozsah nastavení: 1:200
- Charakteristiky přístroje - jádrové vedení 2: Pružina
- Medium & kalibrace - montážní poloha: Libovolná
- Medium & kalibrace - vhodné pro kapalná média: Ne
- Medium & kalibrace - vhodné pro plynná média: Ano
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 862 l/min
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 6 mm
- Jmenovitý průměr (kV) – kV (voda): 0,8 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/4 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 3/8
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 3/8
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 49 mm
- Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - část zaváděcí trubice se středem, materiál: Nerezová ocel
- Cívka (jádro) KERN - část základního prvku 1 materiál: Nerezová ocel
- Cívka (jádro) KERN - část základního prvku 2 materiál: Nerezová ocel
- Cívka (jádro) KERN - část dotýkající se média, materiál olisování: Nerezová ocel
- Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Jmenovitý výkon: 15 W.
- Typ schválení: IECExIECEx
- Typ povolení: II 2 G EX mb IIC T4 GB, EX mb IIC T4 GB
- Napětí frekvence 50 Hz
- Kategorie produktu
proporcionální regulační ventil tlaku
- Provozní napětí
24 V DC/AC
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 3/8
- Provozní tlak (max.)
3.5 bar
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Příkon (odběr)
15 W
- Číslo výrobce
291467
- Provozní tlak (min.)
-1 bar
- Těsnicí materiál
FKM
- Funkce
2/2 zavřený monostabilní
- Teplota média (rozsah)
-10 do 90 °C
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
- Médium
Plynná média
- Jmenovitá vzdálenost
6 mm
- QNn hodnota
862 l/min
IP65
- Max. okolní teplota
40 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
0.8 m³/h
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3047018 Bürkert proporcionální regulační ventil tlaku 291467 2875 spojka G 3/8 Jmenovitá vzdálenost 6 mm Materiál pouzdra nerezo
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047018 Bürkert proporcionální regulační ventil tlaku 291467 2875 spojka G 3/8 Jmenovitá vzdálenost 6 mm Materiál pouzdra nerezo
Popis
Přímo působící proporcionální ventil typu 2875 lze použít jako ovladač pro regulaci procesů. Vzhledem k pružnějšímu sedicovému těsnění je ventil pevně uzavřen v rozsahu jmenovitého tlaku na jmenovitou vzdálenost (integrovaná funkce zapečetění). Ventil je ve své činnosti volně uložený, což vede was výjimečným pracovním chováním. Tento ventil je vhodný zejména pro náročné regulační úkoly (vysoký rozsah nastavení, suché plyny, atd.).
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
