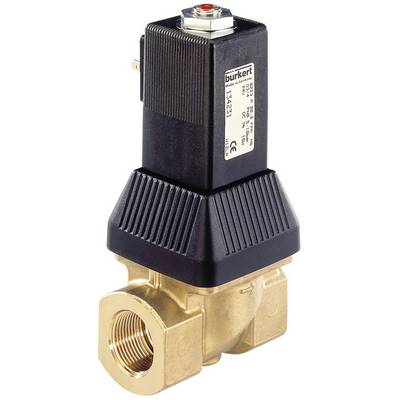

Ilustrační obrázek

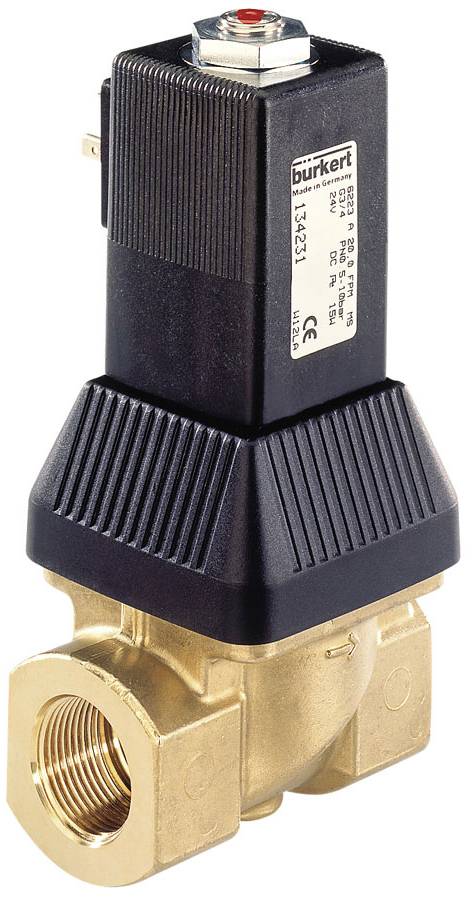

Ilustrační obrázek
Bürkert proporcionální regulační ventil tlaku 134230 6223 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (6 032,23 Kč / kus)
6 032,23 Kč
Bez DPH.
Doprava zdarma
Už jen 9 Ks skladem!
Hlavní benefity
2/2cestný proporcionální ventil, pref.
- Regulační ventil pro trvalou regulaci kapalin
- Nízká hystereze a vysoká reprodukovatelnost
- Ovládání pomocí PWM signálu
- Předem řízený, těsnící ventil
Technické parametry
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
- Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 90 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min. 0,5 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Tlak a teplota - diferenční tlak max. 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Elektrické připojení - typ: zástrčka
- Přístrojové vlastnosti - hlavní ventil principu: Písty
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Vlastnosti zařízení - proudění: Nad sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Charakteristiky přístroje - obsluha: Servoově řízená
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Trvale
- Charakteristiky přístroje - analytické provedení: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Charakteristiky přístroje - hlavní vedení: Kolejový kroužek
- Charakteristiky přístroje - PWM frekvence min.: 180 Hz
- Charakteristiky přístroje - PWM frekvence max.: 280 Hz
- Vlastnosti zařízení - rozsah nastavení: 1:10
- Charakteristiky přístroje - hlavní vedení 2: Kolejový kroužek
- Medium & kalibrace - montážní poloha: Libovolná
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 1.509 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 10 mm
- Jmenovitý průměr (kV) – kV (voda): 1,5 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 3/8 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 32 mm
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN) - cívka materiál (obalení): PA (polyamid)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - část zaváděcí trubice se středem, materiál: Nerezová ocel
- Cívka (jádro) KERN - část hlavního vedení kontaktu s médiem 1 materiál: PTFE (polytetrafluorethylen)
- Cívka (jádro) KERN - část hlavního prováděcího prvku 2 materiál: PTFE (polytetrafluorethylen)
- Cívka (jádro) KERN) - část distanční vložky se dotknutím média: Ušlechtilá ocel
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Jmenovitý výkon: 8 W.
- Kategorie produktu
proporcionální regulační ventil tlaku
- Provozní tlak (max.)
10 bar
- Číslo výrobce
134230
- Provozní tlak (min.)
0.5 bar
- Teplota média (rozsah)
-10 do 90 °C
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
IP65
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3047094 Bürkert proporcionální regulační ventil tlaku 134230 6223 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047094 Bürkert proporcionální regulační ventil tlaku 134230 6223 1 ks
Popis
Ventil typu 6223 lze použít jako ovladač pro regulaci velkých množství kapaliny. Nízká hystereze, vysoká reprodukovatelnost a dobrá citlivost zajišťují dobrou odezvu. Ventil je pevně uzavíratelný. Převlečenou cívku lze snadno vyměnit.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
