Bender CTUB101-CTBC35 B78120012 měřicí proudový transformátor Primární proud 125 A Ø průchodky vodiče:35 mm 1 ks

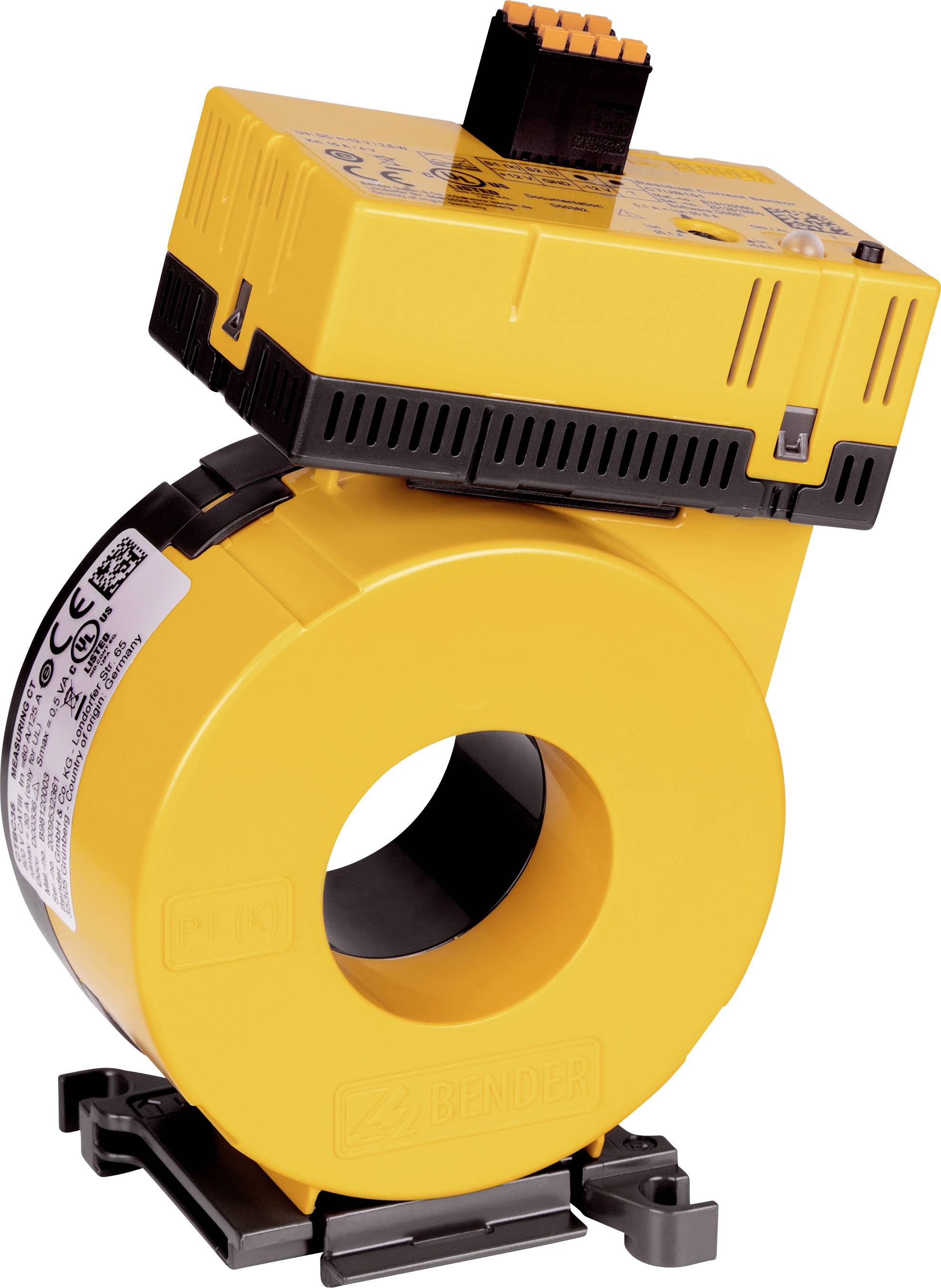

Žluté elektrické měřicí zařízení s obdélníkovým horním dílem a velkým kruhovým spodním dílem pro měření elektrického proudu.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 16. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 536,36 Kč / kus)

8 536,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měřicí proudový transformátor CTUB101-CTBC35

Ø průchodky vodiče 35 mm

Technické parametry

Jmenovité napětí: 800 V
Kategorie přepětí: III
Nadmořská výška: ≤ 2000 m nad mořem
Jmenovité rázové napětí: IC1/IC2 8 kV
Jmenovité izolační napětí (zesílená izolace): IC1/IC2 800 V.
Stupeň znečištění: 2
Napájecí napětí US: DC ±12 V.
Pracovní rozsah z USA: ±2 %
Žebra z hus: ≤ 1 %
Spotřeba energie: ≤ 2,5 W
Spínací proud: 500 mA (vztaženo na RCMA423)
CTBC35 při IΔn = 30 mA: 80 A.
CTBC35 při IΔn = 300 mA: 125 A.
Přesnost měření: 1 %
Postup testování: Ano
Jmenovitý tepelný trvalý tepelný diferencovaný proud Icth: 30 A.
Jmenovitý tepelný krátkodobý proud ITH: 2,4 kA/1 s
Jmenovitý rázový proud Idyn: 6 kA/40 ms
Výstup
Označení: S1 (k), S2 (l)
Měřítko 400 mV / 1 A.
Max. napětí: 10 V
Max. Délka připojení 10 m.
Výstupní odpor 172 Ω
Stupeň krytí, montážní otvory (DIN EN 60529): IP40
Stupeň krytí, svorky (DIN EN 60529): IP20
Třída hořlavosti: UL94 v-0

Kategorie produktu: měřicí proudový transformátor

Primární proud: 125 A

Ø průchodky vodiče: 35 mm

Typ: CTUB101-CTBC35

Rozm.: (d x š x v) 78 x 126 x 151 mm

Hmotnost: 310 g

Šířka: 126 mm

V: 151 mm

Délka: 78 mm

Ke stažení

List technických údajů

List technických údajů 2372853 Bender CTUB101-CTBC35 B78120012 měřicí proudový transformátor Primární proud 125 A Ø průchodky vodiče:35 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2372853 Bender CTUB101-CTBC35 B78120012 měřicí proudový transformátor Primární proud 125 A Ø průchodky vodiče:35 mm 1 ks

Popis

Měřicí transformátory proudu série CTUB100 jsou kombinace modulů od Kern CTBC… a elektronických modulů CTUB10…, AC a DC proudů
Převedou vyhodnotitelný měřící signál. Vyhodnocení měřených signálů lze provést pomocí zařízení řady RCMA420/423, RCMS460/490 nebo EDS440/EDS441LAB.
Připojení měničů proudu k příslušným zařízením se provádí pomocí 2 nebo 6 žilového vedení. Mohou být použity v DC, AC a 3 (N) AC systémech
v rozsahu 360°.

Měřicí proudový transformátor CTUB101-CTBCxx je určen pro připojení k zařízením Určen pro řady RCMA420/423 a je určen přes 4žilové vedení 6 Přímo ze vyhodnocovací jednotky
Napájení DC ±12 V. Měřicí proudový transformátor CTUB102-CTBCxx je určen pro připojení k RCMS460/490. Pokud jsou měřicí transformátory proudu CTUB102-CTBCxx připojeny k systému RCMS460/490, je zapotřebí zdroj DC 24 v, který je k dispozici jako příslušenství.

Měřicí proudový transformátor CTUB104-CTBCxx je určen pro připojení k EDS440 nebo EDS441LAB. Měřicí transformátory proudu CTUB104-CTBCxx k tomu takové
Zkoušečka poruch izolace umožňuje použít napájecí zdroj 24 v DC, který je k dispozici jako příslušenství.
Jádra měřicího transformátoru série CTBC20P…210P mají integrované magnetické stínění a jsou vhodná pro aplikace s vysokými zátěžovými nebo spínacím proudem.
