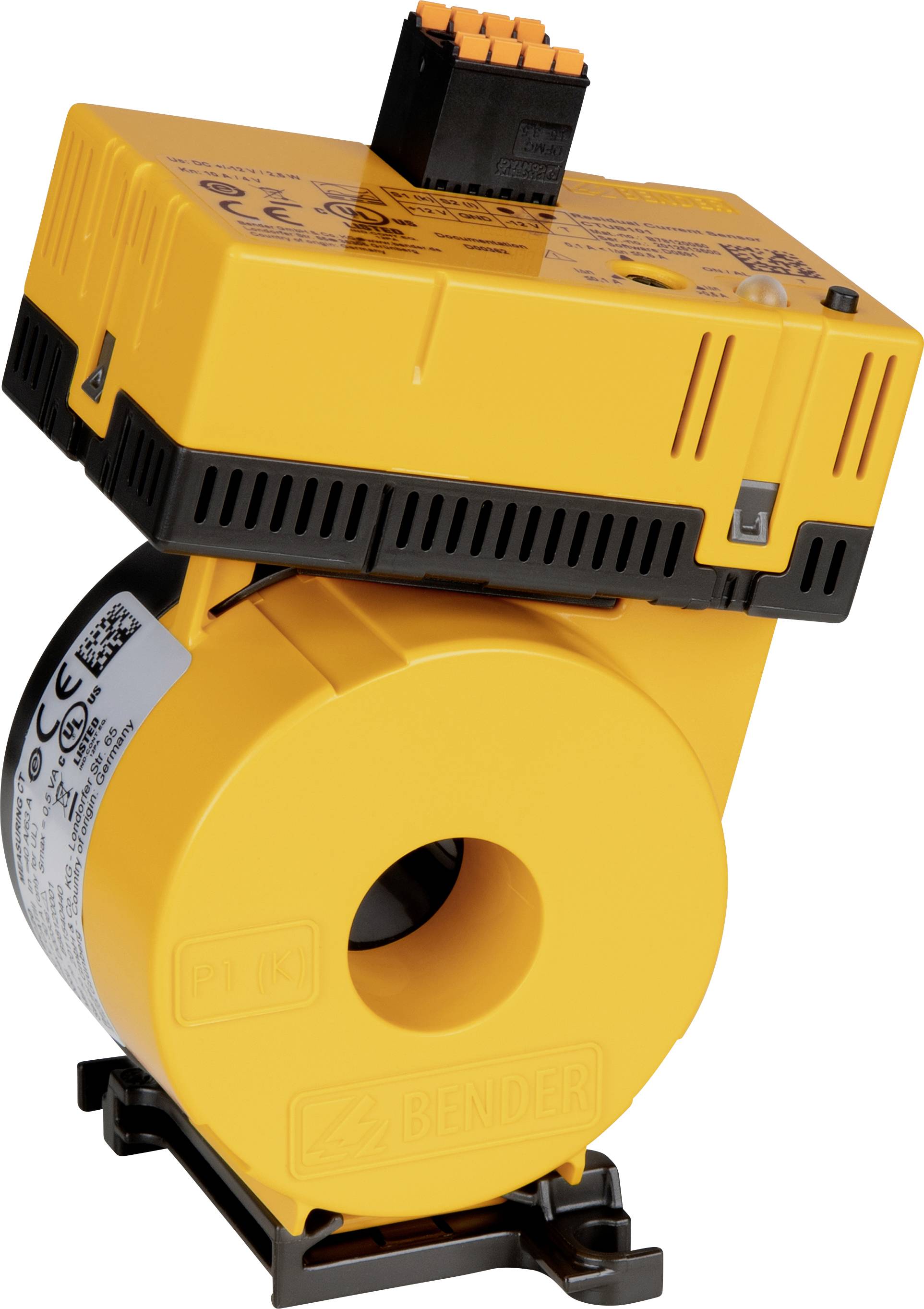

Ilustrační obrázek
Bender CTUB101-CTBC20 B78120010 měřicí proudový transformátor Primární proud 63 A Ø průchodky vodiče:20 mm 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (7 939,00 Kč / kus)
9 429,00 Kč
-16 %
7 939,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Měřicí proudový transformátor CTUB101-CTBC20
- Vstupní proud 63 A
- Ø průchodky vodiče 20 mm
Technické parametry
- Jmenovité napětí: 800 V
- Kategorie přepětí: III
- Nadmořská výška: ≤ 2000 m nad mořem
- Jmenovité rázové napětí: IC1/IC2 8 kV
- Jmenovité izolační napětí (zesílená izolace): IC1/IC2 800 V.
- Stupeň znečištění: 2
- Napájecí napětí US: DC ±12 V.
- Pracovní rozsah z USA: ±2 %
- Žebra z hus: ≤ 1 %
- Spotřeba energie: ≤ 2,5 W
- Spínací proud: 500 mA (vztaženo na RCMA423)
- CTBC20 při IΔn = 30 mA: 40 A.
- CTBC20 při IΔn = 300 mA: 63 A.
- Přesnost měření: 1 %
- Postup testování: Ano
- Jmenovitý tepelný trvalý tepelný diferencovaný proud Icth: 30 A.
- Jmenovitý tepelný krátkodobý proud ITH: 2,4 kA/1 s
- Jmenovitý rázový proud Idyn: 6 kA/40 ms
- Výstup
- Označení: S1 (k), S2 (l)
- Měřítko 400 mV / 1 A.
- Max. napětí: 10 V
- Max. Délka připojení 10 m.
- Výstupní odpor 172 Ω
- Stupeň krytí, montážní otvory (DIN EN 60529): IP40
- Stupeň krytí, svorky (DIN EN 60529): IP20
- Třída hořlavosti: UL94 v-0
- Kategorie produktu
měřicí proudový transformátor
- Primární proud
63 A
2.5 W
- Ø průchodky vodiče
20 mm
- Typ
CTUB101-CTBC20
- Rozm.
(d x š x v) 78 x 126 x 151 mm
- Hmotnost
230 g
- Vstupní proud
63 A
- Kategorie měření
CAT III
- Šířka
126 mm
- V
151 mm
- Délka
78 mm
Ke stažení
List technických údajů
List technických údajů 2372852 Bender CTUB101-CTBC20 B78120010 měřicí proudový transformátor Primární proud 63 A Ø průchodky vodiče:20 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2372852 Bender CTUB101-CTBC20 B78120010 měřicí proudový transformátor Primární proud 63 A Ø průchodky vodiče:20 mm 1 ks
Popis
Měřicí transformátory proudu série CTUB100 jsou kombinace modulů od Kern CTBC… a elektronických modulů CTUB10…, AC a DC proudů
Převedou vyhodnotitelný měřící signál. Vyhodnocení měřených signálů lze provést pomocí zařízení řady RCMA420/423, RCMS460/490 nebo EDS440/EDS441LAB.
Připojení měničů proudu k příslušným zařízením se provádí pomocí 2 nebo 6 žilového vedení. Mohou být použity v DC, AC a 3 (N) AC systémech
v rozsahu 360°.
Měřicí proudový transformátor CTUB101-CTBCxx je určen pro připojení k zařízením Určen pro řady RCMA420/423 a je určen přes 4žilové vedení 6 Přímo ze vyhodnocovací jednotky
Napájení DC ±12 V. Měřicí proudový transformátor CTUB102-CTBCxx je určen pro připojení k RCMS460/490. Pokud jsou měřicí transformátory proudu CTUB102-CTBCxx připojeny k systému RCMS460/490, je zapotřebí zdroj DC 24 v, který je k dispozici jako příslušenství.
Měřicí proudový transformátor CTUB104-CTBCxx je určen pro připojení k EDS440 nebo EDS441LAB. Měřicí transformátory proudu CTUB104-CTBCxx k tomu takové
Zkoušečka poruch izolace umožňuje použít napájecí zdroj 24 v DC, který je k dispozici jako příslušenství.
Jádra měřicího transformátoru série CTBC20P…210P mají integrované magnetické stínění a jsou vhodná pro aplikace s vysokými zátěžovými nebo spínacím proudem.
Tento text byl přeložen strojově.
Převedou vyhodnotitelný měřící signál. Vyhodnocení měřených signálů lze provést pomocí zařízení řady RCMA420/423, RCMS460/490 nebo EDS440/EDS441LAB.
Připojení měničů proudu k příslušným zařízením se provádí pomocí 2 nebo 6 žilového vedení. Mohou být použity v DC, AC a 3 (N) AC systémech
v rozsahu 360°.
Měřicí proudový transformátor CTUB101-CTBCxx je určen pro připojení k zařízením Určen pro řady RCMA420/423 a je určen přes 4žilové vedení 6 Přímo ze vyhodnocovací jednotky
Napájení DC ±12 V. Měřicí proudový transformátor CTUB102-CTBCxx je určen pro připojení k RCMS460/490. Pokud jsou měřicí transformátory proudu CTUB102-CTBCxx připojeny k systému RCMS460/490, je zapotřebí zdroj DC 24 v, který je k dispozici jako příslušenství.
Měřicí proudový transformátor CTUB104-CTBCxx je určen pro připojení k EDS440 nebo EDS441LAB. Měřicí transformátory proudu CTUB104-CTBCxx k tomu takové
Zkoušečka poruch izolace umožňuje použít napájecí zdroj 24 v DC, který je k dispozici jako příslušenství.
Jádra měřicího transformátoru série CTBC20P…210P mají integrované magnetické stínění a jsou vhodná pro aplikace s vysokými zátěžovými nebo spínacím proudem.
