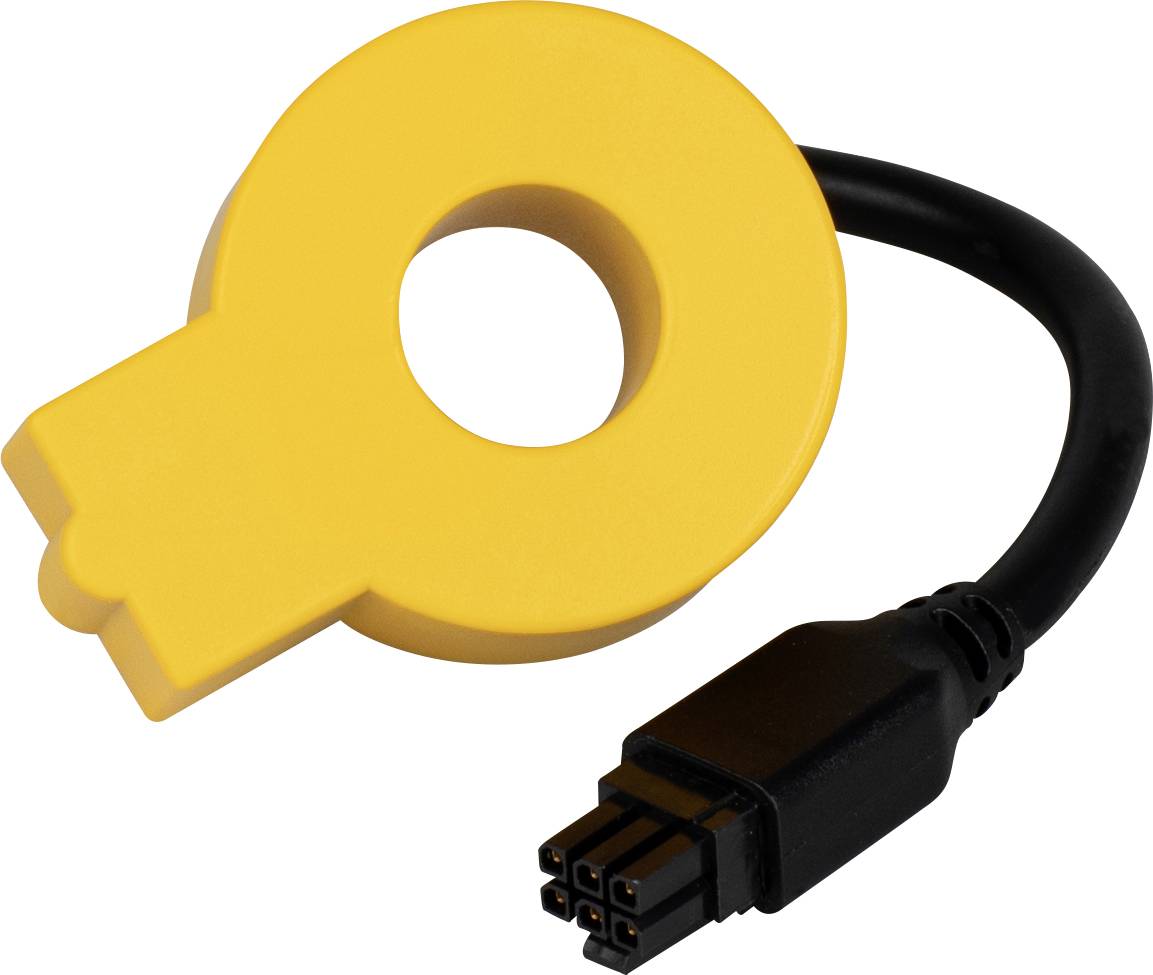

Bender W15BS-02 B98080067 měřicí proudový transformátor Primární proud 48 A Ø průchodky vodiče:15 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 660,33 Kč / kus)
1 660,33 Kč
Bez DPH.
Už jen 1 Ks skladem!
Hlavní benefity
Měřicí transformátor proudu W15BS-02
- Vstupní proud 48 A
- Ø průchodky vodiče 15 mm
Technické parametry
- Definice:
- Izolovaný primární vodič pro jmenovité napětí: (IC1)
- Kabelová průchodka na primární straně: (IC2)
- Měřicí obvod; měnič na sekundární straně: (IC3)
- Připojovací kabel měřicího okruhu (IC4)
- Výška použití: (≤ 5000 m) ≤ 2000 m.
- Jmenovité napětí (300 v) 600 V.
- Kategorie přepětí: III
- Jmenovité rázové napětí:
- IC1/IC2: (4 kV) 6 kV
- IC1/IC3: (6 kV) 8 kV
- IC2/IC3: (4 kV) 6 kV
- IC4: 4 kV
- Jmenovité izolační napětí
- IC1/IC2: (300 V) 600 V.
- IC2/IC3: (300 V) 600 V.
- IC4: 300 V.
- Vnější stupeň znečištění: 3
- Bezpečné oddělení (dvojitá izolace) mezi
- IC1/IC3: (OVC III/300 V) OVC III/600 V.
- Obvod transformátoru pro měřicí proud
- Jmenovitý zátěžový proud 48 A.
- Jmenovitý primární proud: 1000 mA
- Jmenovitý tepelný trvalý tepelný diferencovaný proud Icth: 48 A.
- Jmenovitý tepelný krátkodobý proud Ith: 2400 A.
- Jmenovitý rázový proud Idyn: 6000 a
- Pracovní teplota: -30…+80 °C.
- Teplota v kabelové průchodce: Max. 100 °C.
- Připojovací kabel s 6-pólovým konektorem
- Délka vedení: 180 mm
- Připojovací kabel UL Style 2464
- Vnější průměr vedení (DA): typ. 5 mm
- Poloměr ohybu pouze jednou: 8x da, vícenásobný 15x DA
- STUPEŇ KRYTÍ (DIN EN 60529): IP54
- Stupeň krytí přípojky (DIN EN 60529): IP20
- Upevnění: Stahovací páska
- Kategorie produktu
měřicí proudový transformátor
- Primární proud
48 A
- Ø průchodky vodiče
15 mm
- Typ
W15BS-02
- Rozm.
(d x š x v) 23 x 41 x 52 mm
- Vstupní proud
48 A
- Kategorie měření
CAT III
- Šířka
41 mm
- V
52 mm
- Délka
23 mm
Ke stažení
List technických údajů
List technických údajů 2372870 Bender W15BS-02 B98080067 měřicí proudový transformátor Primární proud 48 A Ø průchodky vodiče:15 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2372870 Bender W15BS-02 B98080067 měřicí proudový transformátor Primární proud 48 A Ø průchodky vodiče:15 mm 1 ks
Popis
Měřicí transformátory proudu řady W15BS jsou měřicí transformátory proudu, které se budou vztahovat na AC a DC diferenční proudy. Vyhodnocení zaznamenaných proudů se provádí pomocí vyhodnocovacího přístroje připojených přes napájecí kabel měřicího transformátoru. Spojení s příslušnými
Zařízení se provádí přes šestnáctý kabel. Lze je použít v DC, AC a 3 (N)AC systémech.
Měřicí transformátory proudu disponují integrovaným kovovým stíněním pro zabránění rušení externích magnetických polí.
Používání podle předpisů
Měřicí transformátory W15BS jsou vhodné pro měření diferenčních proudů v napájecí síti citlivé na proud až do jmenovitých napětí 600 v a jmenovitých proudů 48 a, při nichž může díky stávajícímu měniči proudu dojít k stejnosměrným chybným proudům. Jmenotivý zbytkový proud je 1000 mA.
Jako primární vodič se použije kabel, který splňuje alespoň požadavky na základní izolaci ve vztahu k oblasti použití.
Tento text byl přeložen strojově.
Zařízení se provádí přes šestnáctý kabel. Lze je použít v DC, AC a 3 (N)AC systémech.
Měřicí transformátory proudu disponují integrovaným kovovým stíněním pro zabránění rušení externích magnetických polí.
Používání podle předpisů
Měřicí transformátory W15BS jsou vhodné pro měření diferenčních proudů v napájecí síti citlivé na proud až do jmenovitých napětí 600 v a jmenovitých proudů 48 a, při nichž může díky stávajícímu měniči proudu dojít k stejnosměrným chybným proudům. Jmenotivý zbytkový proud je 1000 mA.
Jako primární vodič se použije kabel, který splňuje alespoň požadavky na základní izolaci ve vztahu k oblasti použití.
Tento text byl přeložen strojově.
