Name: BALLUFF senzor magnetického pole Magnetický BMF00A3 BMF00A3 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm
Brand: BALLUFF
SKU: 3419968
Availability: BackOrder

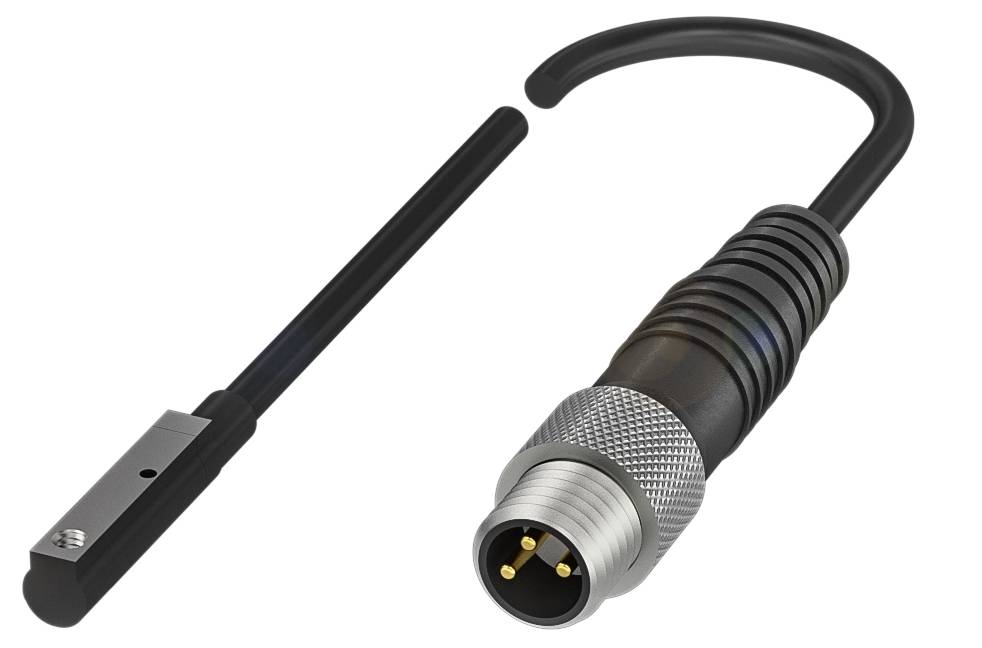

Elektronická zástrčka s dlouhým černým kabelem a kovovými kontakty, vhodná pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

senzor magnetického pole

Provozní napětí max.

30.0 V

Výstupy

PNP

Provedení

Magnetický

Připojení

M8, 3pólové

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 577,69 Kč / kus)

1 577,69 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Válcový spínač Balluff BMF00A3 pro různé tvary drážky

Připojení: Zástrčka M8x1, 3-pólová
Rozměry: 16.8 x 2.9 x 4.5 mm
Kabel: PUR, 0.5 m.
Princip funkce: Senzor magnetického pole
Drážka: Drážka C

Technické parametry

Hlavní vlastnosti:Rozměry: 16.8 x 2.9 x 4.5 mm
Připojení: Zástrčka M8x1, 3-pólová
Použití: Díky optimalizované dráze odezvy obzvláště vhodné pro válce s krátkým zdvihem.
Upevnění: Drážka C
SMC
Bimba
Rozl
Provozní napětí UB: 10... 30 VDC
Princip funkce: Senzor magnetického pole
Materiál pouzdra: PA 12
Kabel: PUR, 0.5 m.
Drážka: Drážka C
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 7000 Hz
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Doplňkové vlastnosti:
Princip funkce: Senzor magnetického pole
Rozměry: 16.8 x 2.9 x 4.5 mm
Upevnění: C-Nut |SMC |Bimba |Schunk
Ukazatel funkcí: Ano
Výstupní odpor Ra: open drain
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., neutlumený: 5 mA
Zbytkový proud lr max. 80 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 7000 Hz
Napětí v případě potřeby max.: 2.5 V.
Připojení: Zástrčka M8x1, 3-pólová
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Utahovací moment 0.03 Nm
Spínací výstup: PNP spínací kontakt (NO)
Průměr kabelu D: 2.50 mm
Délka kabelu L: 0.50 m.
Materiál pouzdra: PA 12
Materiál pláště: PUR
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Stupeň znečištění: 3
Materiál pláště: PUR
Značka: Global
Výtah vypnutí max. 0.07 ms
Zapínací kladkostroj ton max. 0.07 ms
Jmenovitý vypínací výkon HN: 1.2 kA/m
Zabezpečená intenzita spínacího pole Ha: 2 kA/m
ESD: 3A (8kV)
Emise: Skupina 1, třída B
Použití: Díky optimalizované cestě odezvy maximálně vhodné pro |Krátkozdvihové válce.
Teplotní drift max. (% od HN): 0.3 %
MTTF (40 °C) materiál: 520 a)

Kategorie produktu: senzor magnetického pole

Typ: BMF00A3

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

Materiál pouzdra: PA

Provedení: Magnetický

Připojení: M8, 3pólové

Délka kabelu: 0.50 m

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Délka: 4.50 mm

Šířka: 16.80 mm

V: 2.90 mm

Rozm.: (d x š x v) 4.50 x 16.80 x 2.90 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

Materiál pláště: PUR

Technologie: magnetické

Způsob montáže: svorka

Provozní napětí: 24 V/DC

Spínací frekvence: 7000 Hz

Provozní proud: 24 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3419968 BALLUFF senzor magnetického pole Magnetický BMF00A3 BMF00A3 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3419968 BALLUFF senzor magnetického pole Magnetický BMF00A3 BMF00A3 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm

Popis

Senzory magnetického pole BMF pro C-drážku se vyznačují mimořádně pevným upevněním. Lze je zarovit, takže jsou vhodné i pro použití v kritických situacích. Protože všechny lze použít shora, hodí se i tam, kde jsou konce drážky zavřeny a není možné je zavést do stran. Model Balluff nabízí také extrémně krátké provedení, které se optimálně hodí pro každý drapák a válec s krátkým zdvihem. Senzory detekují bezdotykově polohu pístu skrze stěnu válce. Systém je použitelný pro válce a čelisti se silnými i slabými magnety. Rozměry = 16.8 x 2.9 x 4.5 mm, princip funkce = senzor magnetického pole, připojení = zástrčka M8x1, 3-pólová, kabel = PUR, 0.5 m, použití = díky optimalizované dráze odezvy obzvláště vhodné pro válce s krátkým zdvihem. upevnění = C-drážka, SMC, Bimba, Schunk, materiál pouzdra = PA 12, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 7000 Hz, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 85 °C, stupeň krytí = IP67, schválení/shoda = CE, UKCA, cULus, WEEE

Tento text byl přeložen strojově.
