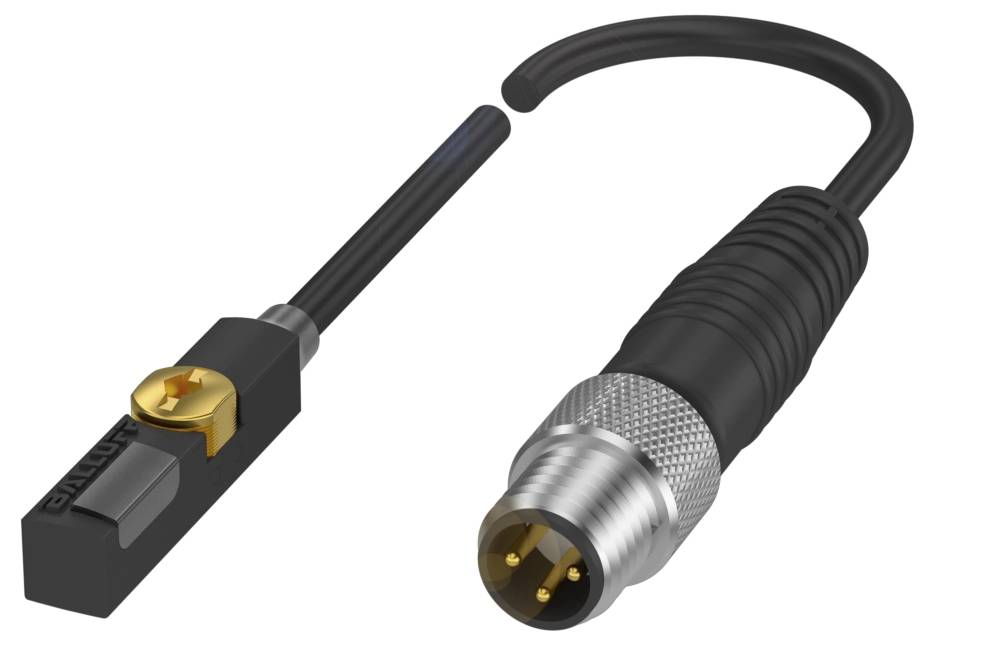

BALLUFF senzor magnetického pole Magnetický BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 pro T-drážku PNP, otvírač (d x š x v)
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
senzor magnetického pole
Provozní napětí max.
30 V/DC
Výstupy
PNP, otvírač
Provedení
Magnetický
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 706,61 Kč
3
3% = 47,27 Kč
1 659,34 Kč
5
4% = 66,21 Kč
1 640,40 Kč
10
5% = 78,84 Kč
1 627,77 Kč
25
5% = 93,01 Kč
1 613,60 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 706,61 Kč / kus)
1 706,61 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Balluff BMF00C4 pro T-drážku
- Připojení: Zástrčka M8x1, 3-pólová
- Rozměry: 23.5 x 5 x 5.5 mm
- Kabel: PUR, 0.3 m.
- Princip funkce: Senzor magnetického pole
- Drážka: Drážka ve tvaru T
Technické parametry
- Hlavní vlastnosti:Rozměry: 23.5 x 5 x 5.5 mm
- Připojení: Zástrčka M8x1, 3-pólová
- Použití: Pneumatický válec s T drážkou. Rozměry viz náčrty v náhledu výrobku.
- Upevnění: Shora použitelná ve tvaru T drážky
- Provozní napětí UB: 10... 30 VDC
- Princip funkce: Senzor magnetického pole
- Materiál pouzdra: PA 12
- Kabel: PUR, 0.3 m.
- Drážka: Drážka ve tvaru T
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 3000 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Princip funkce: Senzor magnetického pole
- Rozsah dodávky: Kabelový klip pro T-drážku
- Rozměry: 23.5 x 5 x 5.5 mm
- Upevnění: Shora použitelná ve tvaru T drážky
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: open drain
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., neutlumený: 3 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 3000 Hz
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- ochrana proti přepólování: ne
- Možnost výměny chráněna: ne
- Aktivní plocha, materiál: PU
- Utahovací moment 0.4 Nm
- Spínací výstup: PNP spínací kontakt (NO)
- Průměr kabelu D: 2.50 mm
- Délka kabelu L: 0.30 m.
- Materiál pouzdra: PA 12
- Materiál pláště: PUR
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Stupeň znečištění: 3
- Materiál pláště: PUR
- Značka: Global
- Výtah vypnutí max. 0.1 ms
- Zapínací kladkostroj ton max. 0.1 ms
- Jmenovitý vypínací výkon HN: 1.2 kA/m
- Zabezpečená intenzita spínacího pole Ha: 2 kA/m
- Hystereze H max. (% HN): 45 %
- ESD: 3A (8kV)
- Emise: Skupina 1, třída B
- Použití: Pneumatické válce s T-drážkou. |rozměry viz Skizze v |produktu.
- Teplotní drift max. (% od HN): 0.3 %
- MTTF (40 °C) materiál: 355 a)
- Druh obalu
Piece
- Kategorie produktu
senzor magnetického pole
- Typ
BMF 235K-PS-C-2A-SA2-S49-00,3
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
PNP, otvírač
- Materiál pouzdra
PA12
- Provedení
Magnetický
- Způsob konstrukce
pro T-drážku
- Připojení
M8, 3pólové
- Délka kabelu
0.30 m
IP67
- Délka
23.5 mm
- Šířka
5 mm
- V
5.5 mm
- Rozm.
(d x š x v) 23.5 x 5 x 5.5 mm
- Obsah
1 ks
- Materiál pláště
PUR
- Provozní napětí
24 V/DC
- Spínací frekvence
3000 Hz
- Provozní proud
200 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3420332 BALLUFF senzor magnetického pole Magnetický BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 pro T-drážku PNP, otvírač (d x š x v)
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3420332 BALLUFF senzor magnetického pole Magnetický BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 pro T-drážku PNP, otvírač (d x š x v)
Popis
Senzory magnetického pole BMF pro T-drážku lze namontovat přímo do drážky a vyznačují se velmi pevným upevněním. Jsou jednoduše instalovatelné, takže jsou vhodné i pro kritická místa. Baluff nabízí velmi krátké provedení pro flexibilní použití. Senzory detekují bezdotykově polohu pístu skrze stěnu válce. Systém je použitelný pro válce a drapák se silnými i slabými magnety. Díky mimořádně jasným LED si stav sepnutí senzorů můžete bezpečně rozpoznat i z velké vzdálenosti. Senzory magnetického pole pro T drážku získáte také v kovovém pouzdře pro použití ve velmi drsném prostředí, například u svářecích stříkaček nebo u jisker. Nebo s elektronikou využívající magnetické pole, ale i pro průmyslové prostředí s vysokými svařovacími proudy. Rozměry = 23.5 x 5 x 5.5 mm, princip funkce = senzor magnetického pole, připojení = zástrčka M8x1, 3-pólová, kabel = PUR, 0.3 m, použití = pneumatický válec s T drážkou. Rozměry viz náčrt produktu., upevnění = použitelné shora v T-drážce, materiál pouzdra = PA 12, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 3000 Hz, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 85 °C, stupeň krytí = IP67, schválení/shoda = cULus, CE, UKCA, WEEE
