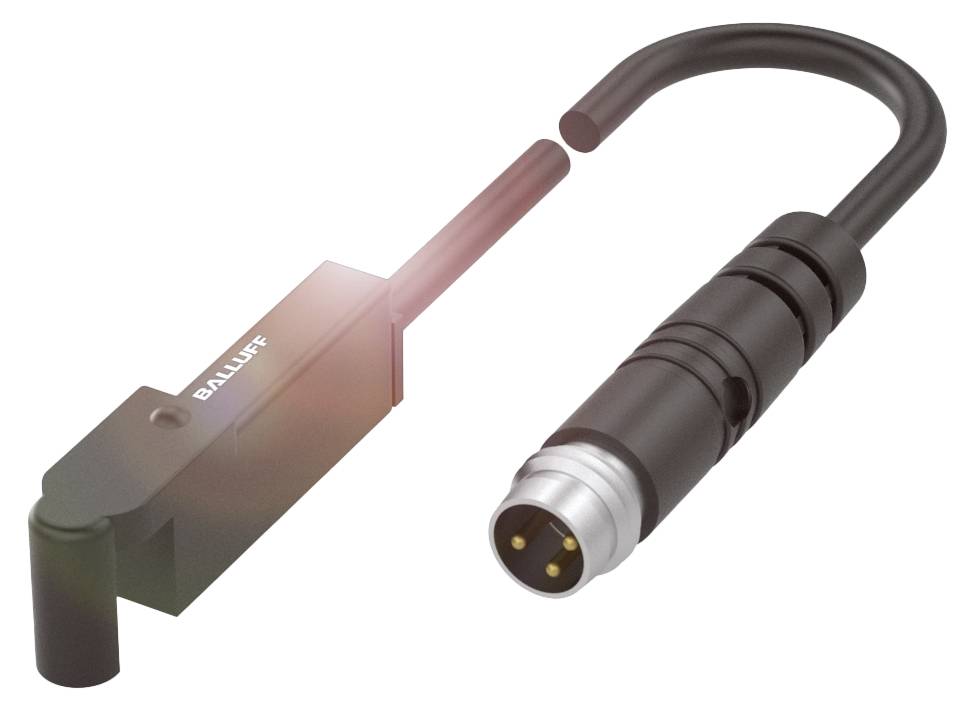

Ilustrační obrázek
Ilustrační obrázek
BALLUFF senzor magnetického pole Magnetický BMF005K BMF005K PNP (d x š x v) 10.50 x 33.50 x 5.00 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
senzor magnetického pole
Provozní napětí max.
30.0 V
Typ kontaktu
1 spínací kontakt
Výstupy
PNP
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
2 238,84 Kč
3
3% = 62,01 Kč
2 176,83 Kč
5
4% = 86,86 Kč
2 151,98 Kč
10
5% = 103,44 Kč
2 135,40 Kč
25
5% = 122,01 Kč
2 116,83 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (2 238,84 Kč / kus)
2 238,84 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcový spínač pro různé tvary drážky Balluff BMF005K
- Připojení: Zástrčka M8x1, 3-pólová
- Rozměry: 33.5 x 5 x 10.5 mm
- Kabel: PUR, 0.2 m.
- Princip funkce: Senzor magnetického pole
- Druh drážky: Variabilní
Technické parametry
- Hlavní vlastnosti:Rozměry: 33.5 x 5 x 10.5 mm
- Připojení: Zástrčka M8x1, 3-pólová
- Použití: Větší výkonové prvky
- Upevnění: Upínací úhel BMF 305-HW*
- Provozní napětí UB: 10... 30 VDC
- Princip funkce: Senzor magnetického pole
- Materiál pouzdra: LCP
- Kabel: PUR, 0.2 m.
- Druh drážky: Variabilní
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 10000 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Princip funkce: Senzor magnetického pole
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: open drain
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., neutlumený: 10 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 10000 Hz
- Napětí v případě potřeby max.: 3.1 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 330 a)
- Aktivní plocha, materiál: PU
- Průměr kabelu D: 2.90 mm
- Délka kabelu L: 0.20 m.
- Materiál pouzdra: LCP
- Materiál pláště: PUR
- Materiál pláště: PUR
- Výtah vypnutí max. 0.05 ms
- Zapínací kladkostroj ton max. 0.05 ms
- Není součástí dodávky: Upínací úhel např. BMF 305-HW-17
- Jmenovitý vypínací výkon HN: 1.2 kA/m
- Zabezpečená intenzita spínacího pole Ha: 2 kA/m
- Hystereze H max. (% HN): 45 %
- Použití: Větší výkonové prvky
- Teplotní drift max. (% od HN): 0.3 %
- Druh obalu
Piece
- Kategorie produktu
senzor magnetického pole
- Typ
BMF005K
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 spínací kontakt
- Výstupy
PNP
- Materiál pouzdra
LCP
- Provedení
Magnetický
- Připojení
M8, 3pólové
- Délka kabelu
0.20 m
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP67
- Délka
10.50 mm
- Šířka
33.50 mm
- V
5.00 mm
- Rozm.
(d x š x v) 10.50 x 33.50 x 5.00 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- Materiál pláště
PUR
- Provozní napětí
24 V/DC
- Spínací frekvence
10000 Hz
- Provozní proud
24 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3419999 BALLUFF senzor magnetického pole Magnetický BMF005K BMF005K PNP (d x š x v) 10.50 x 33.50 x 5.00 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3419999 BALLUFF senzor magnetického pole Magnetický BMF005K BMF005K PNP (d x š x v) 10.50 x 33.50 x 5.00 mm Piece
Popis
Senzory magnetického pole s flexibilním upevňovacím systémem jsou vhodné pro všechny typy drážky, jako jsou T, C, kruhové nebo lichoběžníkové. Lze je ale přizpůsobit téměř všem typům válců pomocí speciálních úhlech držáku. Díky tomu máte vždy k dispozici spolehlivý nástroj pro rozpoznání polohy u modelů Wripper a pneumatických válců. A budete velmi flexibilní. Kromě toho bude spínací bod nastaven pouze jednou a zůstane zachován i při výměně senzoru. Tímto způsobem zvýšíte funkční bezpečnost vašeho zařízení. Výměna senzoru je bezpečná a snadná i na obtížně přístupných místech. Vítejte vedlejší efekt: Díky našim univerzálním typům senzorů ušetříte místo na skladě a můžete snížit náklady. Rozměry = 33.5 x 5 x 10.5 mm, princip funkce = senzor magnetického pole, připojení = zástrčka M8x1, 3-pólová, kabel = PUR, 0.2 m, použití = větší akční členy, upevnění = úhel držení BMF 305-HW*, materiál pouzdra = LCP, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 10000 Hz, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 85 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, cULus, WEEE
