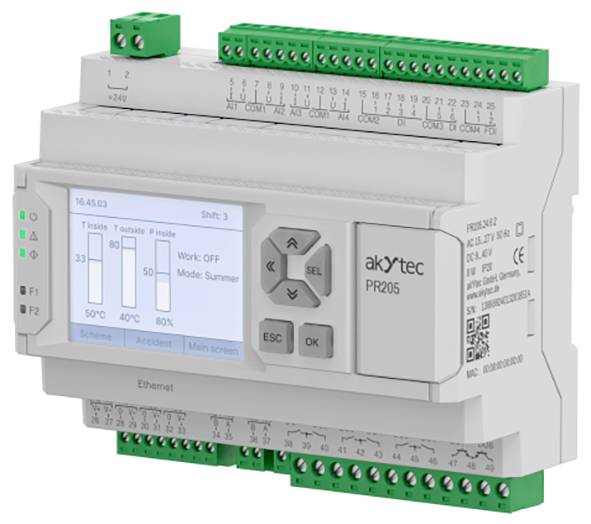

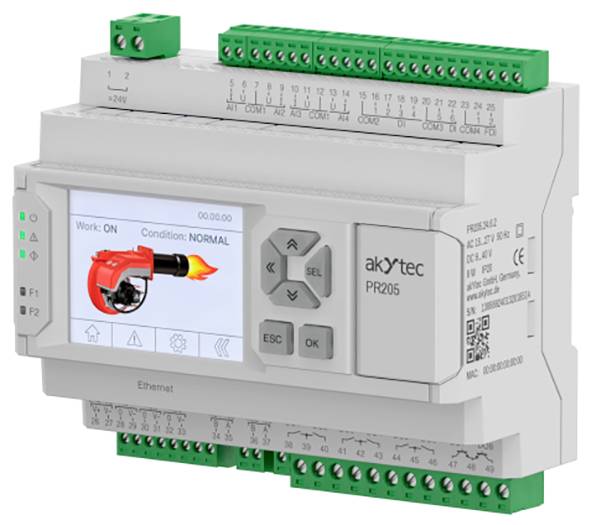

akYtec PR205.24.1.2 156316 Řídicí relé pro PLC 24 V/DC
Označení výrobce:
Objednací číslo:
Počet
Celková cena (7 789,26 Kč / kus)
7 789,26 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Programovatelný relé PR205.24.1
- HMI: Grafický displej a tlačítka
- Grafický barevný displej, úhlopříčka 2,4", 320 × 240
- 6 mechanických tlačítek, přizpůsobitelná uživatelem
- 5 LED diod: 3 servisních LED, 2 uživatelské LED
- Optimální kombinace vstupů a výstupů
- 4 analogových vstupů: PT1000, NTC/PTC, 4...20 mA/ 0...10 v, samostatný režim
- 3 univerzálních analogových výstupů: 4... 20 mA / 0... 10 v
- 6 digitálních vstupů (napájení 24 v)
- 2 rychlé digitální vstupy až do 100 kHz
- 8 digitálních výstupů (E/M relé a tranzistorový spínač)
- Komunikační funkce
- Rozhraní Ethernet, režim Master/Slave, Modbus TCP:
- Přímý přístup ke cloudové službě akYtec
- Připojení k počítači pro konfiguraci programu a nahrávání
- Konfigurace v akYtec Toolpro
- Vizualizace procesů s obslužnými poli a SCADA
- Rozšíření E/a s akYtec MX210 moduly
- Až 2 rozhraní RS-485, režim Master/Master, Modbus RTU/ASCII:
- Integrace do systémů SCADA
- Vizualizace procesů s ovládacími poli
- Rozšíření vstupů/výstupů díky akYtec MX110 modulům
- Ovládání externích zařízení: Měnič frekvence, senzory atd.
- Připojení k PC pro konfiguraci a záznam programu
- Kompaktní modulární pouzdro se šířkou 7 modulů
- Odnímatelné svorkovnice pro snadnou instalaci
- Rychlá výměna baterie
- Provoz
- 2 úpravy napájení: ~/=24 V.
- Rozšíření vstupních/výstupních kanálů pomocí PRM modulů
- Provoz v nevytápěných místnostech: -20... +55 °с
- Konfigurace a ukládání programů přes USB, Ethernet
Technické parametry
- Min. Provozní napětí 20 v DC
- Max. Provozní napětí 36 v DC
- Napájení 24 V DC
- Zobrazení: YES
- Typ přípravku: ovladač PLC
- Počet reléových výstupů (max.): 8
- Výška: 58 mm
- Délka: 123 mm
- Šířka: 108 mm
- Ochrana IP: IP20
- Číslo dílu výrobce: 156316
- Rozměry: 123 x 108 x 58 mm (d x š x v)
- Hodiny reálného času: YES
- Rozhraní: 1x Ethernet, 2x RS485
- Počet digitálních vstupů (max.): 6
- Počet rychlých digitálních vstupů (max.): 2
- Počet analogových vstupů (max.) (4...20 mA, 0...10 v, Pt1000, NTC, PTC, 300 kOhm atd.): 4
- Podporované protokoly: Modbus TCP / RTU / ASCII (master / Master)
- Hodiny: Hodiny reálného času
- Programová paměť: ROM 224 kB / Retain 60 kB
- Typ modelu: PR205.24.1.2
- Počet rozšiřující modulů: 2
- Typ připojení: DIN rail (přepínací deska / rozvodný box)
- Max. Okolní teplota: +55 °C.
- Min. Okolní teplota: -20 °C
- Počet analogových výstupů (max.) (4...20 mA / 0...10 v): 3
- Kategorie produktu
Řídicí relé pro PLC
- Počet analogových vstupů
4
- Počet analogových výstupů max.
3
- Počet digitálních vstupů max.
6
- Počet výstupů relé max.
8
- Podporované protokoly
Modbus TCP/RTU/ASCII (master/Master)
- Min. provozní napětí
20 V/DC
- Provozní napětí
20 - 36 V/DC
- Provozní napětí max.
36 V/DC
- Provozní napětí
24 V/DC
IP20
- Typ
PR205.24.1.2
- Číslo výrobce
156316
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3553334 akYtec PR205.24.1.2 156316 Řídicí relé pro PLC 24 V/DC
Návod k obsluze a bezpečnostní pokyny 3553334 akYtec PR205.24.1.2 156316 Řídicí relé pro PLC 24 V/DC
Popis
Skupina SIMATIC S7-200 má ucelené spektrum montážních skupin nejrůznější aplikace. Nově dostupné typy CPU a rozšiřovací moduly umožňují automatizační koncepce na průchod s 10 až 248 vstupy/výstupy. Optimálně přizpůsobené produkty skupiny S7-200 umožňují jednoduchou realizaci i budoucích změn a rozšíření.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
Obsah balení
- Přístroj PR205
- .
- Připojovací svorky (sada)
