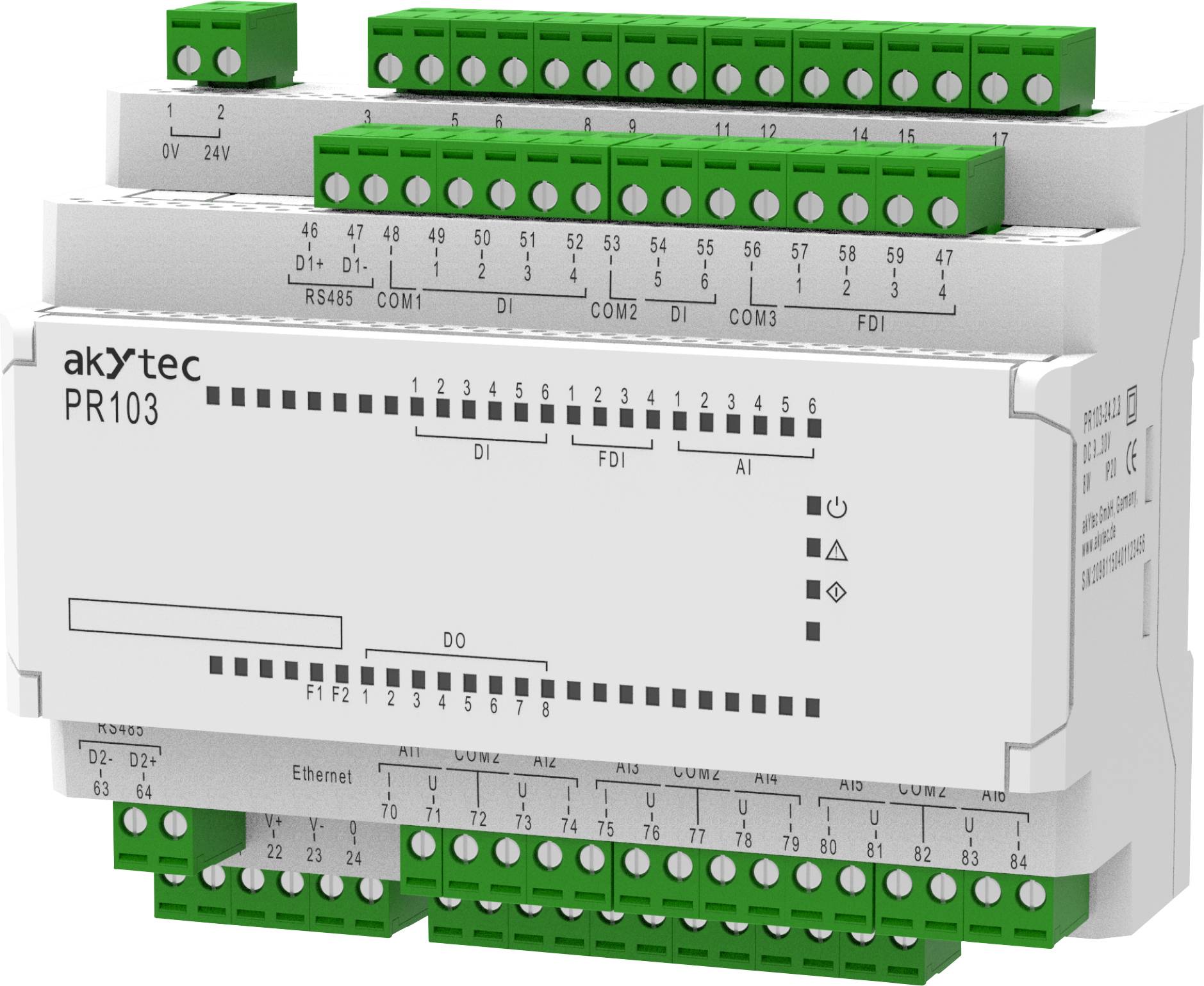

akYtec PR103.24.3.2 138888 Řídicí relé pro PLC 24 V/DC
Označení výrobce:
Objednací číslo:
Počet
Celková cena (7 437,19 Kč / kus)
7 437,19 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
PR103.24.3.2, programovatelné relé
- Připojení:
- 10 digitálních vstupů
- 4 rychlé digitální vstupy, až 100 kHz
- 6 analogových vstupů: PT1000, NTC/PTC, 4...20 mA/ 0...10 v, diskrétní režim atd.
- 10 digitálních výstupů (e/m relé nebo tranzistorový spínač)
- Možnosti komunikace:
- Rozhraní Ethernet, režim Master/Slave:
- Přímý přístup ke cloudové službě akytecCloud. (Brzy k dispozici)
- Připojení k PC pro konfiguraci programu a nahrávání
- Vizualizace procesů s obslužnými poli a SCADA.
- Rozšíření E/a s akYtec MX210 moduly
- 2 rozhraní RS-485, režim Master/Slave:
- Integrace do systémů SCADA
- Vizualizace procesů pomocí ovládacího panelu
- Rozšíření E/a s akYtec MX110 moduly
- Ovládání externích zařízení: Měnič frekvence, senzory atd.
- Připojení k PC pro konfiguraci a vytvoření programu
- Kompaktní modulární pouzdro se šířkou 7 modulů
- Odnímatelné svorkovnice pro snadnou instalaci
- Rychlá výměna baterie
- Provoz:
- Napájecí napětí 24 V.
- Napájení přes palubní síť s napětím 12 V.
- Rozšíření kanálů E/a až na 32 kusů s pomocí modulů akYtec PRM
- Provoz v nevytápěných místnostech: -40... +55 °C.
- Konfigurace a záznam programu přes USB, Ethernet a RS-485.
Technické parametry
- Min. Provozní napětí 9 v DC
- Max. Provozní napětí 30 v DC
- Napájení 24 V DC
- Ukazatel: Ne
- Rozměry 123 x 108 x 58 mm (D x Š x v)
- Počet reléových výstupů (max.): 10
- Výška: 58 mm
- Délka: 123 mm
- Šířka: 108 mm
- Ochrana IP: IP20
- Číslo dílu výrobce: 138888
- Typ instalace: DIN lišta (ovládací panel / rozvodný box)
- Hodiny reálného času: Ano
- Maximální okolní teplota +55 °C.
- Minimální okolní teplota: -40 °C.
- Rozhraní: 1x Ethernet, 2x RS485
- Počet digitálních vstupů (max.): 6
- Počet rychlých digitálních vstupů (max.): 4
- Počet analogových vstupů (max.) (4...20 mA, 0...10 v, Pt1000, NTC, PTC, 300 kOhm atd.): 6
- Podporované protokoly: Modbus TCP / RTU / ASCII (master / Master)
- Hodiny: Hodiny reálného času
- Programová paměť: ROM 224 kB / Retain 60 kB
- Počet rozšiřující modulů: 2
- Typ modelu: PR103.24.3.2
- Typ přípravku: Řízení PLC
- Kategorie produktu
Řídicí relé pro PLC
- Počet analogových vstupů
6
- Počet digitálních vstupů max.
6
- Počet výstupů relé max.
10
- Podporované protokoly
Modbus TCP/RTU/ASCII (master/Master)
- Min. provozní napětí
9 V/DC
- Provozní napětí
9 - 30 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
24 V/DC
IP20
- Typ
PR103.24.3.2
- Číslo výrobce
138888
- Max. okolní teplota
-40 °C
- Min. okolní teplota
+55 °C
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3553216 akYtec PR103.24.3.2 138888 Řídicí relé pro PLC 24 V/DC
Návod k obsluze a bezpečnostní pokyny 3553216 akYtec PR103.24.3.2 138888 Řídicí relé pro PLC 24 V/DC
Popis
Skupina SIMATIC S7-200 má ucelené spektrum montážních skupin nejrůznější aplikace. Nově dostupné typy CPU a rozšiřovací moduly umožňují automatizační koncepce na průchod s 10 až 248 vstupy/výstupy. Optimálně přizpůsobené produkty skupiny S7-200 umožňují jednoduchou realizaci i budoucích změn a rozšíření.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
Obsah balení
- PR103 - zařízení
- .
- Připojovací bloky (sada)
