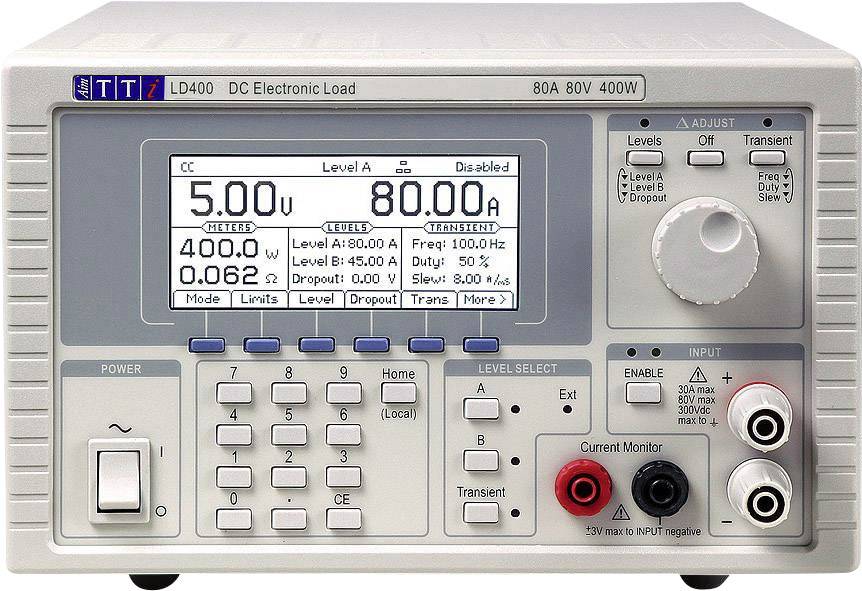

Aim TTi LD400 elektronická zátěž 80 V/DC 80 A 400 W
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (36 453,72 Kč / kus)
36 453,72 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Elektronická zátěž LD400
- 400 W
- 80 V/DC
- 80 A
- Univerzální řešení pro testování zdrojů stejnosměrného proudu
- Režim konstantního proudu, odporu, vodivosti, napětí a výkonu
- Široký rozsah napětí a proudu, 0 až 80 V a 0 až 80 A
- Trvalý výkon 400 W
- Špičkový výkon 600 W (až 60 sekund)
- Nízké provozní napětí od< 1 V při 40 A
- Vysoké rozlišení a přesnost pro nastavení úrovně
- Vestavěný testovací generátor s proměnlivou prahovou hodnotou
- Výstup pro monitor pro zobrazením křivek.
- Variabilní vypínací napětí pro test baterií
- Vysoké rozlišení, podsvícený grafický LCD displej s ovládáním Softkey
- Analogové dálkové ovládání úrovně a TTL ovládání zapnutí / vypnutí a dočasného zapnutí
- Přední a zadní vstup svorky (přední svorky max. 30 A)
Technické parametry
- Typ
LD400
- Kategorie produktu
elektronická zátěž
- Vstupní proud při zátěži (max.)
80 A
- Trvalý výkon na připojené zátěži (max.)
400 W
- Rozm.
(š x v x h) 212 x 130 x 435 mm
- Maximální napětí na vstupu při zátěži
80 V/DC
- Hmotnost
5.7 kg
bez certifikátu
- Doba trvání (min. při zátěži)
0 W
- Vstupní napětí při zátěži (min.)
0 V/DC
- Vstupní proud při zátěži
0 A
- Připojení zátěže
šroubové svorky (přední)
šroubové svorky (zadní)
- Šířka
212 mm
- V
130 mm
- Hloubka
435 mm
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1418406 Aim TTi LD400 elektronická zátěž 80 V/DC 80 A 400 W
Informace
Informace 1418406 Aim TTi LD400 elektronická zátěž 80 V/DC 80 A 400 W
Popis
LD400 je cenově výhodná elektronická zátěž vhodná pro testování a zkoumání charakteristik různých zdrojů stejnosměrného napájení.
Může být použit ke studiu chování mnoha různých typů zdrojů energie, jako jsou baterie a solární články, i elektronick zdroje napájení.
Široký rozsah napětí / proudu, více provozních režimů a vestavěný testovací generátor umožňují všestrannost testovacích řešení od návrhové laboratoře až po testovací oblast komponent.
Může být použit ke studiu chování mnoha různých typů zdrojů energie, jako jsou baterie a solární články, i elektronick zdroje napájení.
Široký rozsah napětí / proudu, více provozních režimů a vestavěný testovací generátor umožňují všestrannost testovacích řešení od návrhové laboratoře až po testovací oblast komponent.
Provedení
- Nízké minimální vstupní napětí
- LD400 lze provozovat při napětích pod 500 mV pro proudy do 10 A. Při vyšších proudech minimální pevný odpor (typicky lepší než 25mW) postpně zvyšuje minimální provozní napětí, zůstává ale pod 1 voltem až do 40 ampérů a pod 2 volty až do 80 ampérů.
- Toto nízké provozní napětí umožňuje použití v mnoha aplikacích s nízkým napětím, pro které jsou jiné elektronické zátěže nevhodné.
- Špičkový výkon 600 W
- LD400 lze po dobu až 1 minuty provozovat s maximálním výkonem 600 W
- Krátkodobé zatížení je postačující pro mnoho zkušebních aplikací a významně rozšiřuje možnosti využití LD400. Dlouhodobý výkon je 400 W.
- Více režimů provozu
- Režim konstantního proudu
- Režim konstantního proudu se používá pro zátěžovou zkoušku normálních napájecích zdrojů a pro konstantní proudové vybíjení baterií. Tento režim umožňuje rychlé měření napájecího zdroje (V/I charakteristika).
- Režim konstantního výkonu
- Režim konstantního výkonu simuluje zatížení, jehož spotřeba energie je nezávislá na použitém napětí. To platí pro mnoho typů zařízení se spínanými napájecími zdroji. Tento režim je ideální pro testování zdrojů napájení z přenosných zařízení, jako jsou Li-Ion baterie.
- Režim s konstantním napětím
- Režim konstantního napětí se používá pro zátěžové zkoušky konstantního proudu. Přístroj pracuje jako výkonný bočníkový regulátor.
- Režim konstantním odporu
- Režim konstantního odporu simuluje standardní odporové zatížení tím, že poskytuje proud, který je úměrný napětí. Nastavení je v ohmech nebo milliohmech.
- Na rozdíl od pevných odporů nebo reostatů poskytuje zátěž přesně regulovatelný odpor s vysokým ztrátovým výkonem a vysokou teplotní stabilitou v širokém frekvenčním rozsahu.
- Režim konstantní vodivosti
- Poskytuje také režim konstantní vodivosti.
- Kromě nastavení ampérů při konkrétním napětí tento režim nabízí také lepší rozlišení při nastavení velmi nízkých hodnot ekvivalentního odporu.
- Plně automatický generátor s proměnlivou frekvencí
- Přepínání mezi dvěma přednastavenými úrovněmi může být provedeno na libovolné frekvenci mezi 0,01 Hz a 10 kHz. Testovací generátor lze použít ve všech provozních režimech.
- Rychlost změny mezi úrovněmi (rychlost otáčení) může být řízena v širokém rozsahu.
