Name: ACP CA9PV10-1KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 1 kΩ 220 ° 240 ° 1 ks
Brand: ACP
SKU: 3523309
Availability: BackOrder

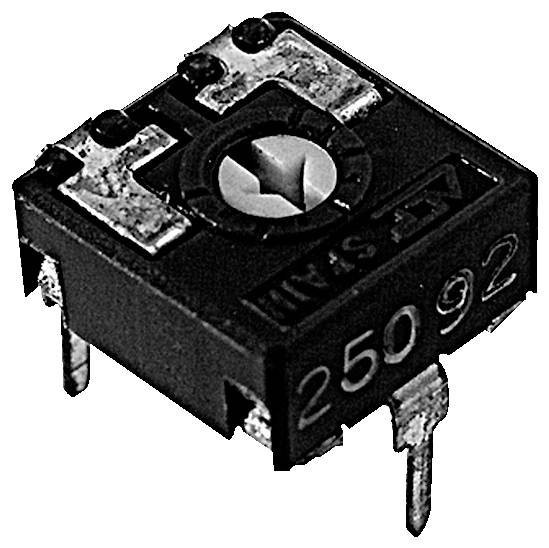

Černý potenciometr s horní drážkou pro nastavení odporu. Má tři kovové kolíky pro elektrické připojení a číslo '25092' na straně.

Kategorie produktu

uhlíkový trimr

Odpor

1 kΩ

Charakteristika

lineární

Zatížitelnost

0.15 W

Úhel otáčení (mechanický)

240 °

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (7,37891 Kč / kus)

7,38 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

ACP E regulátor R horizontální RM5/10 1K

Dodatečné informace:

Technické parametry

ESD obal: Bez ESD
Řada: CA9
Provedení: Horizontální
Náprava: Jednoduchá drážka
Hodnota odporu 1 kOhm
Jednotka odporu: KΩ
Hodnota odporu_1: 1
Tolerance odporu: ±20 %
Odporová křivka: Lineární
Jmenovitý výkon: 0,15 W
Mezní napětí 200 V.
Ovládání: Shora
Úhel otáčení, mechanický: 240 °
Úhel otáčení, elektrický: 220 °
Odolnost proti nárazu: 5 Ncm
Točivý moment 2 Ncm

Kategorie produktu: uhlíkový trimr

Vlastnosti potenciometru: zapouzdřený

Odpor: 1 kΩ

Charakteristika: lineární

Zatížitelnost: 0.15 W

Mezní napětí: 200 V

Úhel otáčení (elektrický): 220°

Úhel otáčení (mechanický): 240°

Typ sepnutí: nahoře

Tolerance ±: 20 %

Šířka: 10.0 mm

Rastr (rozteč): 10 mm

Rozm.: (d x š) 9.8 mm x 10.0 mm

Obsah: 1 ks

Typ: CA9PV10-1KA2020

Splňuje RoHS: ano

Délka: 9.8 mm

Varianty(Všechny ceny jsou bez DPH.)

Zatížitelnost

Úhel otáčení (mechanický)

Odpor

Typ sepnutí

ACP CA9MH2,5-100KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 100 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464512

Doručení: Pá 11. 12. 2026

Conrad Electronic

0.15 W

240 °

100 kΩ

po straně

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MH2,5-10KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 10 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464509

Doručení: Út 15. 12. 2026

Conrad Electronic

0.15 W

240 °

10 kΩ

po straně

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MH2,5-1KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464507

Doručení: Pá 16. 10.

2200 KsConrad Electronic

0.15 W

240 °

1 kΩ

po straně

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MH2,5-250KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 250 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464513

Doručení: Pá 16. 10.

900 KsConrad Electronic

0.15 W

240 °

250 kΩ

po straně

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MH2,5-25KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 25 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464510

Doručení: Pá 16. 10.

1100 KsConrad Electronic

0.15 W

240 °

25 kΩ

po straně

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MH2,5-500KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 500 kΩ 220 ° 240 ° 1 ks Piece

Objednací číslo:3464514

Doručení: Pá 16. 10.

2100 KsConrad Electronic

0.15 W

240 °

500 kΩ

po straně

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MH2,5-50KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 50 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464511

Doručení: Po 21. 12. 2026

Conrad Electronic

0.15 W

240 °

50 kΩ

po straně

Min.: 100

Násobky: 100

4,84248 Kč^*

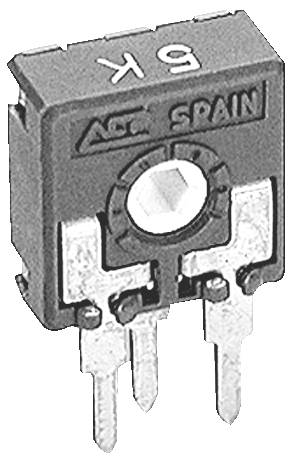

ACP CA9MH2,5-5KA2020 uhlíkový trimr lineární 0.15 W 5 kΩ 1 ks

Objednací číslo:3464508

Doručení: Pá 16. 10.

2600 KsConrad Electronic

0.15 W

5 kΩ

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MV10-100KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 100 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464519

Doručení: Pá 16. 10.

500 KsConrad Electronic

0.15 W

240 °

100 kΩ

nahoře

Min.: 100

Násobky: 100

4,84248 Kč^*

ACP CA9MV10-1KA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 1 kΩ 220 ° 240 ° 1 ks

Objednací číslo:3464515

Doručení: Pá 16. 10.

2500 KsConrad Electronic

0.25 W

240 °

1 kΩ

Min.: 100

Násobky: 100

4,84248 Kč^*

Ke stažení

List technických údajů

List technických údajů 3523309 ACP CA9PV10-1KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3523309 ACP CA9PV10-1KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Popis

Použití: 9mm potenciometr se používá především pro aplikace řízení, v různých oblastech:
• Průmysl: Časovač a relé, stmívač, přizpůsobení výkonu
• Elektronická zařízení: Regulace hlasitosti, regulace teploty a výběr funkcí
• Automotive: Regulace osvětlení (nastavení polohy a detekce světlometů), stmívač, regulátor vyhřívání sedadel

Tento text byl přeložen strojově.

Provedení

• Odporová vrstva z plastického uhlíkového filmu přes vysoce flexibilní vodivé fólie (uhlíkové vrstvě)
• Odolné proti vlhkosti a mechanickému namáhání
• Zcela uzavřené pouzdro zabraňuje vniknutí prachu, kalafuny nebo jiných škodlivých látek
• Kovové díly z neželezných kovů zabraňují oxidaci a zvyšují pájitelnost
• Velmi dobrý kontakt mezi přípojkami a substrát snižuje odpor kontaktu
• Použité plasty jsou odolné proti čisticím roztoků a obtížně zápalné podle třídy hořlavosti HB podle UL94
• Velmi měkký, hebké chod brusky po celé stopě
• Obdélníkový tvar umožňuje automatické vsazení
• Dvoukontaktní bruska ve střední poloze ve stavu dodání
Ukazatel polohy na vytištěném stupnici

Popis

Provedení

• Odporová vrstva z plastického uhlíkového filmu přes vysoce flexibilní vodivé fólie (uhlíkové vrstvě)
• Odolné proti vlhkosti a mechanickému namáhání
• Zcela uzavřené pouzdro zabraňuje vniknutí prachu, kalafuny nebo jiných škodlivých látek
• Kovové díly z neželezných kovů zabraňují oxidaci a zvyšují pájitelnost
• Velmi dobrý kontakt mezi přípojkami a substrát snižuje odpor kontaktu
• Použité plasty jsou odolné proti čisticím roztoků a obtížně zápalné podle třídy hořlavosti HB podle UL94
• Velmi měkký, hebké chod brusky po celé stopě
• Obdélníkový tvar umožňuje automatické vsazení
• Dvoukontaktní bruska ve střední poloze ve stavu dodání
Ukazatel polohy na vytištěném stupnici
