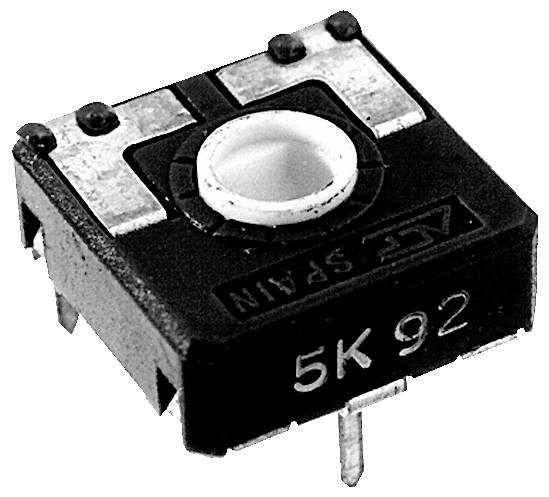

ACP CA14NV12,5-10KA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 10 kΩ 245 ° 265 ° 1 ks Piece
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
uhlíkový trimr
Odpor
10 kΩ
Charakteristika
lineární
Zatížitelnost
0.25 W
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
10,67793 Kč
50
6% = 0,65 Kč
10,02551 Kč
500
13% = 1,36 Kč
9,31650 Kč
1000
15% = 1,62 Kč
9,05702 Kč
5000
18% = 1,91 Kč
8,76551 Kč
10000
21% = 2,24 Kč
8,44091 Kč
100000
26% = 2,76 Kč
7,92089 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (10,67793 Kč / kus)
10,68 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
ACP E regulátor RM10/12,5 10K
Dodatečné informace:
Technické parametry
- ESD obal: Bez ESD
- Řada: CA14
- Provedení: Horizontální
- Náprava: Podélný otvor
- Hodnota odporu: 10 kOhm
- Jednotka odporu: KΩ
- Hodnota odporu_1: 10
- Tolerance odporu: ±20 %
- Odporová křivka: Lineární
- Jmenovitý výkon: 0,25 W
- Mezní napětí 250 V.
- Ovládání: Shora
- Úhel otáčení, mechanický: 265 °
- Úhel otáčení, elektrický: 245 °
- Odolnost proti nárazu: 10 Ncm
- Točivý moment 2,5 Ncm
- Druh obalu
Piece
- Kategorie produktu
uhlíkový trimr
- Vlastnosti potenciometru
zapouzdřený
- Odpor
10 kΩ
- Charakteristika
lineární
- Zatížitelnost
0.25 W
- Mezní napětí
250 V
- Úhel otáčení (elektrický)
245°
- Úhel otáčení (mechanický)
265°
- Typ sepnutí
nahoře
- Tolerance ±
20 %
- Šířka
14.0 mm
- Rastr (rozteč)
12.5 mm
- Rozm.
(d x š) 14.0 mm x 14.0 mm
- Obsah
1 ks
- Typ
CA14NV12,5-10KA2020
- Splňuje RoHS
ano
- Vnější Ø
14 mm
- Délka
14.0 mm
Ke stažení
List technických údajů
List technických údajů 3523307 ACP CA14NV12,5-10KA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 10 kΩ 245 ° 265 ° 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3523307 ACP CA14NV12,5-10KA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 10 kΩ 245 ° 265 ° 1 ks Piece
Popis
Použití: Potenciometry 14 mm se používají především pro aplikace řízení na různých trzích:
• Elektronické domácí spotřebiče, topení, větrání a klimatizace (HVAC), termostaty
• Automotive: Ovládání HVAC, řízení osvětlení (přizpůsobení polohy a senzory), stmívač, ovládání vyhřívání sedadel
• Průmyslová elektronika: Multimetr, osciloskopy, časové relé, měřicí a testovací přístroje
Tento text byl přeložen strojově.
• Elektronické domácí spotřebiče, topení, větrání a klimatizace (HVAC), termostaty
• Automotive: Ovládání HVAC, řízení osvětlení (přizpůsobení polohy a senzory), stmívač, ovládání vyhřívání sedadel
• Průmyslová elektronika: Multimetr, osciloskopy, časové relé, měřicí a testovací přístroje
Tento text byl přeložen strojově.
Provedení
- • Odporová vrstva z plastického uhlíkového filmu přes vysoce flexibilní vodivé fólie (uhlíkové vrstvě)
- • Odolné proti vlhkosti a mechanickému namáhání
- • Zcela uzavřené pouzdro zabraňuje vniknutí prachu, kalafuny nebo jiných škodlivých látek
- • Kovové díly z neželezných kovů zabraňují oxidaci a zvyšují pájitelnost
- • Velmi dobrý kontakt mezi přípojkami a substrát snižuje odpor kontaktu
- • Použité plasty jsou odolné proti čisticím roztoků a obtížně zápalné podle třídy hořlavosti HB podle UL94
- • Velmi měkký, hebké chod brusky po celé stopě
- • Obdélníkový tvar umožňuje automatické vsazení
- • Dvoukontaktní bruska ve střední poloze ve stavu dodání
- Ukazatel polohy na vytištěném stupnici
