Name: ABB AF09Z-30-10-21 spínač 1 spínací kontakt, 4 spínací kontakty 4000 W 24 V 9 A s přepěťovou ochranou Piece 1 ks
Brand: ABB
SKU: 2317572
Availability: BackOrder

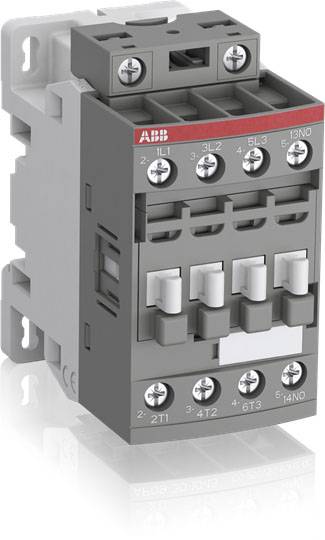

Stykač s několika šroubovými svorkami na přední straně, vhodný pro elektrické rozváděče; značka viditelná nahoře.

Kategorie produktu

spínač

Počet pólů

3pólový

Jmenovité napětí

24 V

Zatěžovací proud

9 A

Výkon

4000 W

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 405,00 Kč / kus)

1 405,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: spínač

Typ: AF09Z-30-10-21

Počet pólů: 3pólový

Typ kontaktu: 1 spínací kontakt
4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 24 V

Řídicí napětí (min.): 20 V/DC

Řídicí napětí (max.): 60 V/AC

Rozsah řídicího napětí: 20 - 60 V/AC

Spínací napětí (max.): 690 V/AC

Max. spínací výkon: 4000 W

Konstantní proud (max.): 25 A

Zatěžovací proud: 9 A

: 4000 W

Vlastnosti: s přepěťovou ochranou

Připojení: šroubovací

Šířka: 45 mm

V: 86 mm

Hloubka: 77 mm

Rozm.: (š x v x h) 45 x 86 x 77 mm

Obsah: 1 ks

: 45

: 86 mm

: 77 mm

: NE

: 4 kW

: 3

: 0

: 1

: 0

: 9 A

: 25 A

: 24-60 V

: 24-60 V

: 20-60 V

: Screw connection

: 690-690 V

: 690-690 V

: AC/DC

: 1.491

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2317572 ABB AF09Z-30-10-21 spínač 1 spínací kontakt, 4 spínací kontakty 4000 W 24 V 9 A s přepěťovou ochranou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2317572 ABB AF09Z-30-10-21 spínač 1 spínací kontakt, 4 spínací kontakty 4000 W 24 V 9 A s přepěťovou ochranou Piece 1 ks

Popis

3-pólová stykače AF09Z jsou určeny ke spínání výkonových obvodů s motory, lehkým indukčním nebo neindukčním zatížením. Mají elektronické rozhraní cívky, které může zajistit velmi široké řídicí napětí. Díky tomu lze také vyrovnat velké výkyvy řídicího napětí. Čepice s kódem cívky -21 umožňuje přímé ovládání pomocí 24V DC 500mA SPS výstupů a při tom vyžaduje velmi nízký přídržný výkon pouze 1,7W. Čepice AFZ mohou odolávat krátkým poruchám napětí a poklesu napětí (podle SEMI F47-0706). Všechny integrované nebo dodatečně montované pomocné kontakty jsou provedeny jako třecí kontakty podle přílohy L IEC60947-5-1. Dále mají zabudovanou ochranu proti přepětí a nepotřebují žádné další hasicí články. Sortiment je doplněn o další příslušenství, jako jsou např. časové články, pomůcky pro zapojení a blokovací články.
