ABB AF09-30-10-12 spínač 4 spínací kontakty, 1 spínací kontakt 48 V 9 A zásuvné 1 ks

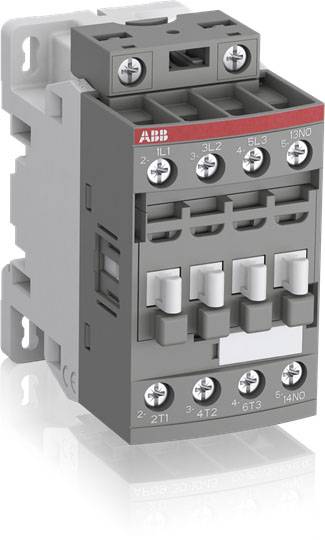

Šedý elektrický stykač s několika svorkami a červeným firemním logem nahoře. Ideální pro průmyslové aplikace.

Kategorie produktu

spínač

Jmenovité napětí

48 V

Zatěžovací proud

9 A

Připojení

šroubovací

Typ

AF09-30-10-12

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Celková cena (891,74 Kč / kus)

891,74 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: spínač

Typ: AF09-30-10-12

Typ kontaktu: 4 spínací kontakty
1 spínací kontakt

Pomocný kontakt: 4 spínací kontakty

Jmenovité napětí: 48 V

Řídicí napětí (min.): 20 V/DC

Řídicí napětí (max.): 500 V/AC

Rozsah řídicího napětí: 20 - 500 V/AC

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 9 A

Zatěžovací proud: 9 A

Vlastnosti: zásuvné

Připojení: šroubovací

Obsah: 1 ks

: 45

: 86 mm

: 77 mm

: NE

: 4 kW

: 3

: 0

: 1

: 0

: 9 A

: 25 A

: 48-130 V

: 48-130 V

: 48-130 V

: Screw connection

: 690-690 V

: 690-690 V

: AC/DC

: 1.491

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2318436 ABB AF09-30-10-12 spínač 4 spínací kontakty, 1 spínací kontakt 48 V 9 A zásuvné 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2318436 ABB AF09-30-10-12 spínač 4 spínací kontakty, 1 spínací kontakt 48 V 9 A zásuvné 1 ks

Popis

Čepice AF09 až AF96 od 4 do 45 kW AC-3 (400 v) jsou určeny pro kompaktní řadu s řízením AC/DC a velmi širokým rozsahem napětí cívky. Pouze 4 cívek kryje řídicí napětí od 20... 500 VDC do 24... 500 VAC - bez dalších nezbytných hasicích článků. Díky tomu jsou použitelné na celém světě a jen v malých rozptylu. Spínání elektrických obvodů s motory, snadno indukčním nebo neindukčním zatížením. Flexibilní vyměnitelné připojovací svorky na cívku umožňují připojení shora, zespodu nebo shora. Součástí příslušenství je 1- a 4-pólový vypínač umístěný zepředu, stejně jako namontovatelný 2pólový pomocný spínač umístěný na pravé a levé straně. Pro připojení cívky na přední straně je k dispozici až AF65 další pomocný spínací blok s 1S+1Ö a cívkovým připojením A1 a A2. Všechny kontakty pomocné veřejné podpory jsou provedeny jako třešňové kontakty podle přílohy L IEC60947-5-1. Sortiment je doplněn o další příslušenství, jako jsou např. časové články, pomůcky pro zapojení a blokovací články.

Tento text byl přeložen strojově.
