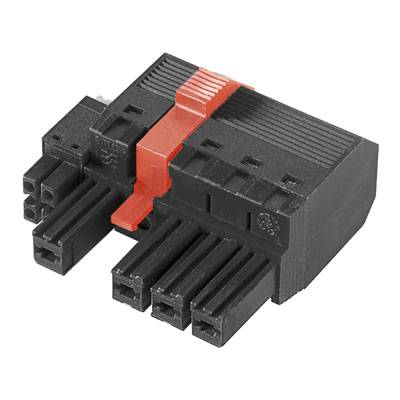

Weidmüller BV/SV zásuvkový konektor na kabel 5, rozteč 7.62 mm, 1157250000, 25 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka, rovná
Počet řádků
1
Řada
BV/SV
Rastr (rozteč)
7.62 mm
Datasheety: (PDF)
Počet (velikost balení 25 ks)
Celková cena (237,85 Kč / kus)
5 946,28 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PCB plug-in connector, female plug, 7,62 mm, No. of poles: 5, 180°, PUSH IN spring connection, Clamping range, rated connection, max.: 10 mm², Box
- Obsah: 25 ks
- Počet řádků: 1
- Počet pólů: 5
Dodatečné informace:
Technické parametry
- Kategorie produktu
zásuvkový konektor na kabel
- Provedení
zásuvka, rovná
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
BV/SV
- Rastr (rozteč)
7.62 mm
- Počet kontaktů v řadě
5
- Počet pólů
5
- Šířka
54.60 mm
- Jmenovitý proud
33 A
- Jmenovitý proud - filtr
33 A
- Obsah
25 ks
- AWG max.
8
- AWG min.
24
- Délka izolace (max.)
12.00 mm
- Rozm.
(d x š x v) 24.30 x 54.60 x 44.70 mm
- Připojení
pružinová svorka
zástrčka
- Materiál pouzdra
PA GF
- Číslo výrobce
1157250000
- Průmyslové balení
Ano
- Materiál kontaktu
slitina mědi, pozinkovaná
- Finální úprava kontaktu
pocínovaný
- Jmenovité napětí
600 V
- V
44.70 mm
- Délka
24.30 mm
- maximální průřez
10.00 mm²
- Průřez min
0.50 mm²
- Splňuje RoHS
ano
- Směr zástrčky
kolmo k DPS
- Typ
BVF 7.62HP/05/180MF4 BCF/08R SN BK BX
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 307938 Weidmüller BV/SV zásuvkový konektor na kabel 5, rozteč 7.62 mm, 1157250000, 25 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 307938 Weidmüller BV/SV zásuvkový konektor na kabel 5, rozteč 7.62 mm, 1157250000, 25 ks
Popis
Combined 180° female plug in 7.62 pitch with PUSH IN connection and power/signal contacts: featuring a self-snapping middle flange and optional pluggable shield connection.
It allows power, signals and (optional) shielding to be connected simultaneously. It is perfect for connecting servo-drives and asynchronous drives.
Fulfils the requirements of IEC 61800-5-1 and (for the power contacts) UL 1059 Class C (600 V). The self-snapping middle flange with automatic interlock decreases the space required by one pitch width when compared to other standard solutions.
The pluggable shield connection establishes a large contact area on the device housing and does not need to be screwed on separately. Optionally available on request: without shield connection, without flange fitting, or with middle flange with additional screw fitting.
0.2 - 10.0mm² (IEC) / 24 - 12 AWG (UL)1000 V (IEC) / 600 V (UL)38 A (IEC) / 35 A (UL)
It allows power, signals and (optional) shielding to be connected simultaneously. It is perfect for connecting servo-drives and asynchronous drives.
Fulfils the requirements of IEC 61800-5-1 and (for the power contacts) UL 1059 Class C (600 V). The self-snapping middle flange with automatic interlock decreases the space required by one pitch width when compared to other standard solutions.
The pluggable shield connection establishes a large contact area on the device housing and does not need to be screwed on separately. Optionally available on request: without shield connection, without flange fitting, or with middle flange with additional screw fitting.
0.2 - 10.0mm² (IEC) / 24 - 12 AWG (UL)1000 V (IEC) / 600 V (UL)38 A (IEC) / 35 A (UL)
