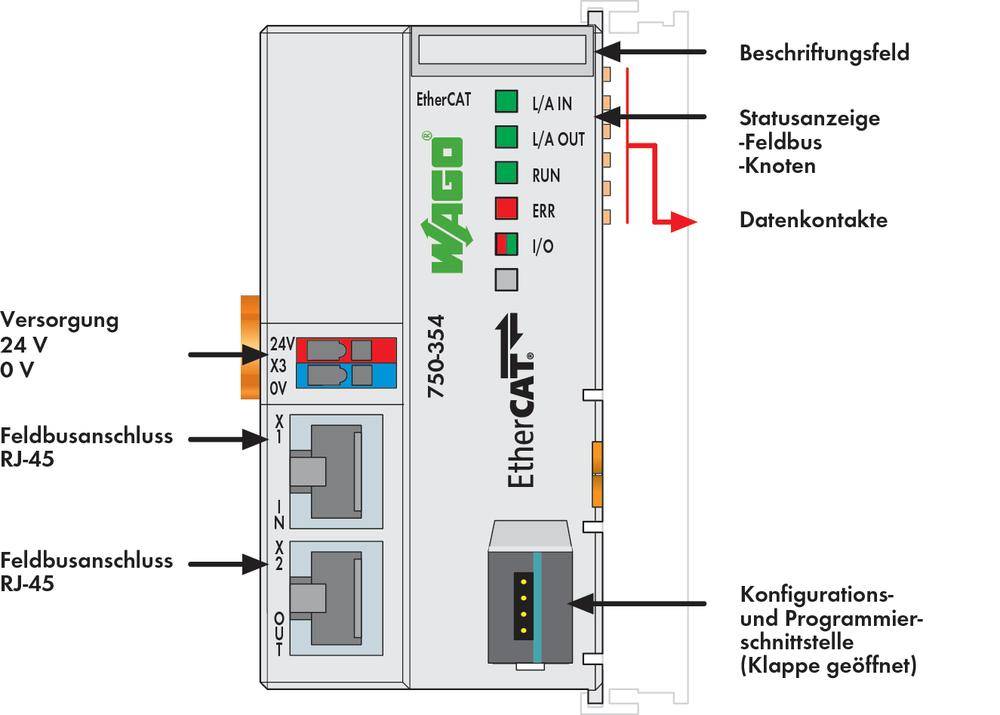

WAGO FC EtherCAT konektor provozní sběrnice pro PLC 750-354 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (6 037,19 Kč / kus)
6 693,39 Kč
-10 %
6 037,19 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Technické parametry
- Barva: světle šedá
- Průřez: 0,08 - 1,5 mm²
- AWG: 28 - 14
- Připojení: technologie CAGE CLAMP®
- Délka odizolování: 5 - 6 mm
- Interní odběr proudu: 300 mA
- Přenosová rychlost: 100 Mbit/s
- Aplikace: TS 35
- Provozní teplota: 0 až +55 °C
- Kategorie produktu
konektor provozní sběrnice pro PLC
- Rozhraní
EtherCat
RJ 45
- Typ
FC EtherCAT
- Maximální počet vstupů
64
- Počet výstupů max.
64
- Provozní napětí
24 V/DC
- V
65 mm
- Délka
100 mm
- Šířka
51 mm
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
IP20
- Rozm.
(d x š x v) 100 x 51 x 65 mm
- Displej
Ne
- Číslo výrobce
750-354
- Přenosová rychlost
100 MBit/s
- Hmotnost
152 g
- Barva
světle šedá
- Způsob montáže
montáž na lištu
49.5
96.8 mm
71.9 mm
NE
NE
0
0
0
0
0
NE
NE
NE
NE
NE
NE
NE
NE
NE
NE
ANO
Spring clamp connection
ANO
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
NE
NE
IP20
NE
NE
0
NE
NE
NE
NE
NE
NE
NE
NE
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 191521 WAGO FC EtherCAT konektor provozní sběrnice pro PLC 750-354 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 191521 WAGO FC EtherCAT konektor provozní sběrnice pro PLC 750-354 1 ks
Popis

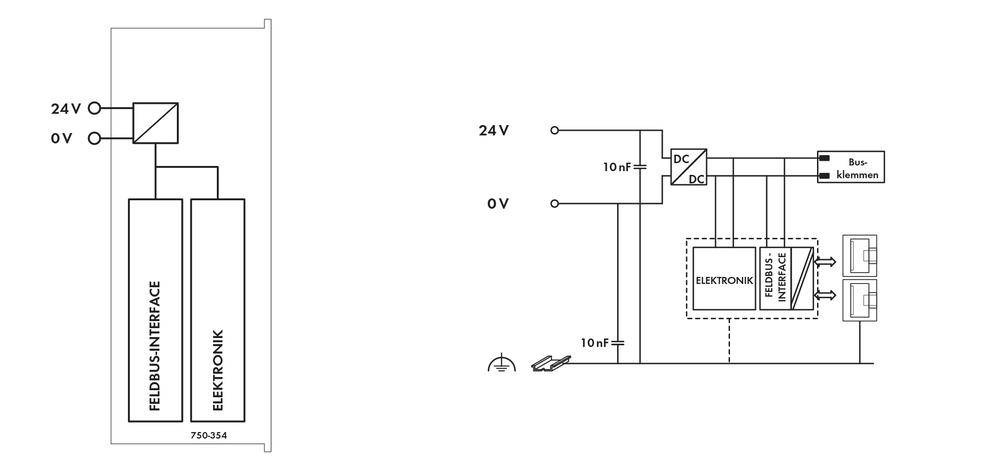

Napájení interní elektronika napájení probíhá zpravidla na fieldbus connector. Napájení na pole napájení se provádí galvanicky oddělené, buď přes paměťový modul na Buskoppler nebo přes samostatný Potentialeinspeisemodul. Oddělení umožňuje samostatné napájecí ze senzorů a aktorika. To nasazení I/O moduly vede přitom automaticky k dalšímu vedení napájecího napětí (systém napájení DC 5 V přes
datové kontakty pole a napájení přes volitelné stávající výkon kontakty). S diagnostickou napájecí modul umožňují napájení monitorování. Tím je flexibilní uživatele specifický
napájení konstrukci stanice. Napájení elektronice je na nejvyšší hodnota omezen. Tato hodnota je z nasazených fieldbus connector. Pokud součet elektrická u všech I/O moduly těchto hodnoty překročení, je dalším Systemeinspeisemodul. Stejně nesmí být napájení napájení pole 10 A, není překročení. Různé Potentialeinspeisemodule ale umožňují Neueinspeisung, který tvoří od
potenciál skupiny a tím realizaci od nouzové Konzepten. Zadní účinek svobodu do bezpečnostní jakýsi
použití:
jednoduše a nenákladně celý skupin aktorů centrálně a bezpečně vypne, lze pomocí bezpečnostní nastavení napájení Aktors. To může pro každý aktor jednotlivě rukou nebo utažením napájení ve skupině zusammengefassten řídicí výstupy normálně sepne. Přitom je ověřit, že v případě závady i při zapnutém řídicí napětí příliš Ruckwirkungen z jiných nebo Energiekreisen a tak definované vlastnosti bezpečnostní funkce (logická a časové chování) nezměněná.
