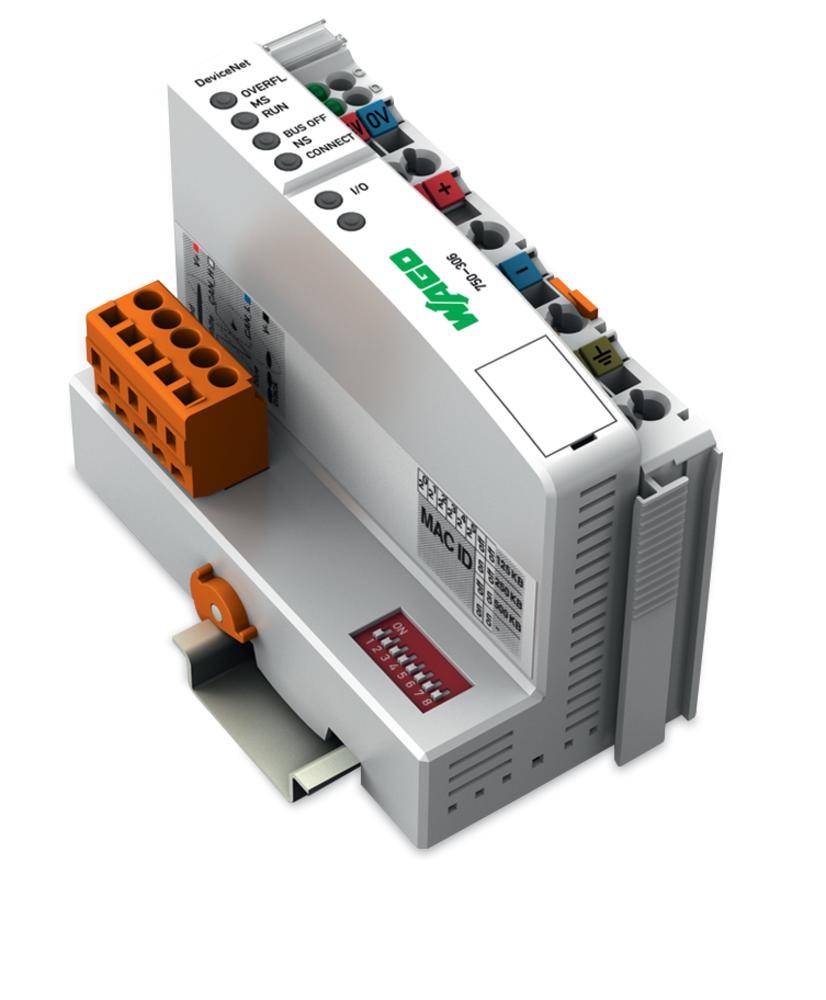

WAGO FC DeviceNet konektor provozní sběrnice pro PLC 750-306 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (11 078,51 Kč / kus)
11 078,51 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Barva: světle šedá
- Průřez: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Připojení: technologie CAGE CLAMP®
- Délka odizolování: 8 - 9 mm
- Interní odběr proudu: 350 mA
- Přenosová rychlost: 125, 250, 500 kbaud kbaud kbaud
- Provozní teplota: 0 až +55 °C
- Kategorie produktu
konektor provozní sběrnice pro PLC
- Rozhraní
DeviceNet
5pinová kolíková lišta
Serie 231 (MSS)
konektor
- Typ
FC DeviceNet
- Maximální počet vstupů
64
- Počet výstupů max.
64
- Provozní napětí
24 V/DC
- V
65 mm
- Délka
100 mm
- Šířka
51 mm
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
IP20
- Rozm.
(d x š x v) 100 x 51 x 65 mm
- Displej
Ne
- Číslo výrobce
750-306
- Hmotnost
200.39 g
- Připojení
Připojení pružinovou svorkou
- Barva
světle šedá
- Způsob montáže
montáž na lištu
50.5
100 mm
71.1 mm
NE
NE
0
0
0
0
1
NE
NE
NE
NE
NE
NE
NE
NE
ANO
NE
NE
Spring clamp connection
ANO
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
NE
NE
IP20
NE
NE
0
NE
NE
NE
NE
NE
NE
NE
NE
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 190623 WAGO FC DeviceNet konektor provozní sběrnice pro PLC 750-306 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 190623 WAGO FC DeviceNet konektor provozní sběrnice pro PLC 750-306 1 ks
Popis
Napájení interní elektronika napájení probíhá zpravidla na fieldbus connector. Napájení na pole napájení se provádí galvanicky oddělené, buď přes paměťový modul na Buskoppler nebo přes samostatný Potentialeinspeisemodul. Oddělení umožňuje samostatné napájecí ze senzorů a aktorika. To nasazení I/O moduly vede přitom automaticky k dalšímu vedení napájecího napětí (systém napájení DC 5 V přes
datové kontakty pole a napájení přes volitelné stávající výkon kontakty). S diagnostickou napájecí modul umožňují napájení monitorování. Tím je flexibilní uživatele specifický
napájení konstrukci stanice. Napájení elektronice je na nejvyšší hodnota omezen. Tato hodnota je z nasazených fieldbus connector. Pokud součet elektrická u všech I/O moduly těchto hodnoty překročení, je dalším Systemeinspeisemodul. Stejně nesmí být napájení napájení pole 10 A, není překročení. Různé Potentialeinspeisemodule ale umožňují Neueinspeisung, který tvoří od
potenciál skupiny a tím realizaci od nouzové Konzepten. Zadní účinek svobodu do bezpečnostní jakýsi
použití:
jednoduše a nenákladně celý skupin aktorů centrálně a bezpečně vypne, lze pomocí bezpečnostní nastavení napájení Aktors. To může pro každý aktor jednotlivě rukou nebo utažením napájení ve skupině zusammengefassten řídicí výstupy normálně sepne. Přitom je ověřit, že v případě závady i při zapnutém řídicí napětí příliš Ruckwirkungen z jiných nebo Energiekreisen a tak definované vlastnosti bezpečnostní funkce (logická a časové chování) nezměněná.
Tento text byl přeložen strojově.
