Name: WAGO 2857-401 2857-401 dělicí zesilovač 1 ks
Brand: WAGO
SKU: 1232604
Availability: SoldOut

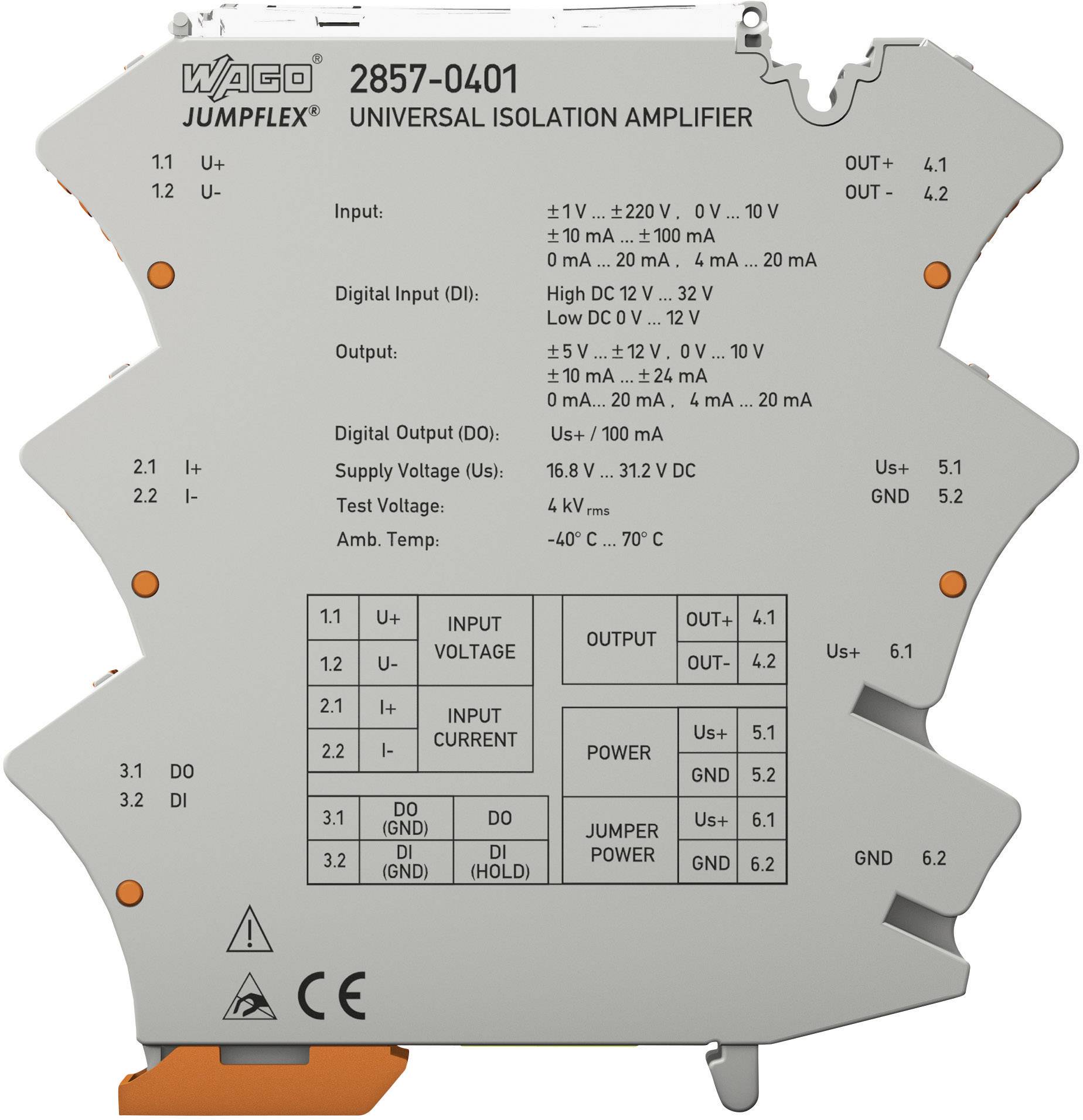

Šedý WAGO modul oddělovacího zesilovače s technickými specifikacemi a připojovacími svorkami; číslo modelu: 2857-0401.

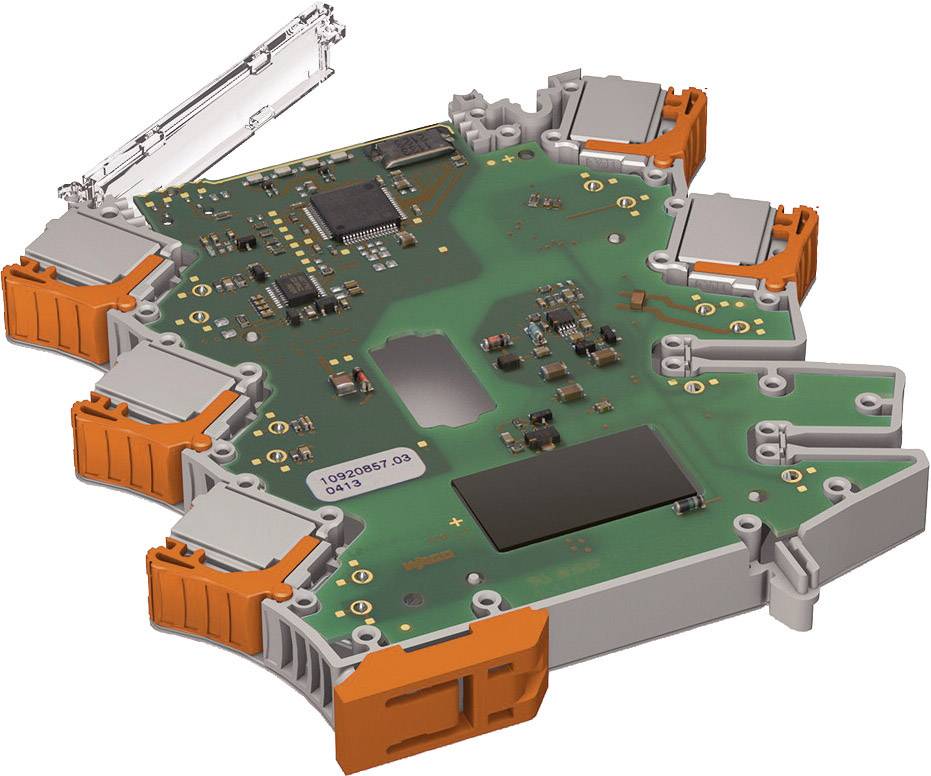

Elektronická deska plošných spojů se zeleným povrchem a oranžovými konektory, používaná v řídicí technice pro zpracování signálů.

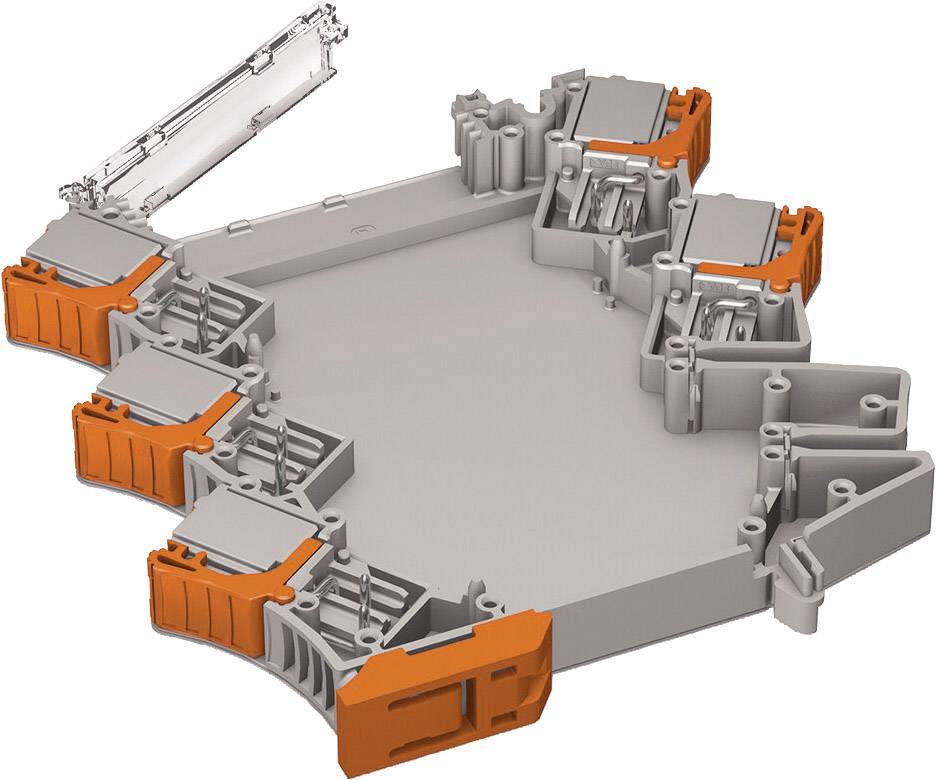

Elektronické pouzdro s několika svorkami v odstínech šedé s oranžovými akcenty, částečně otevřené.

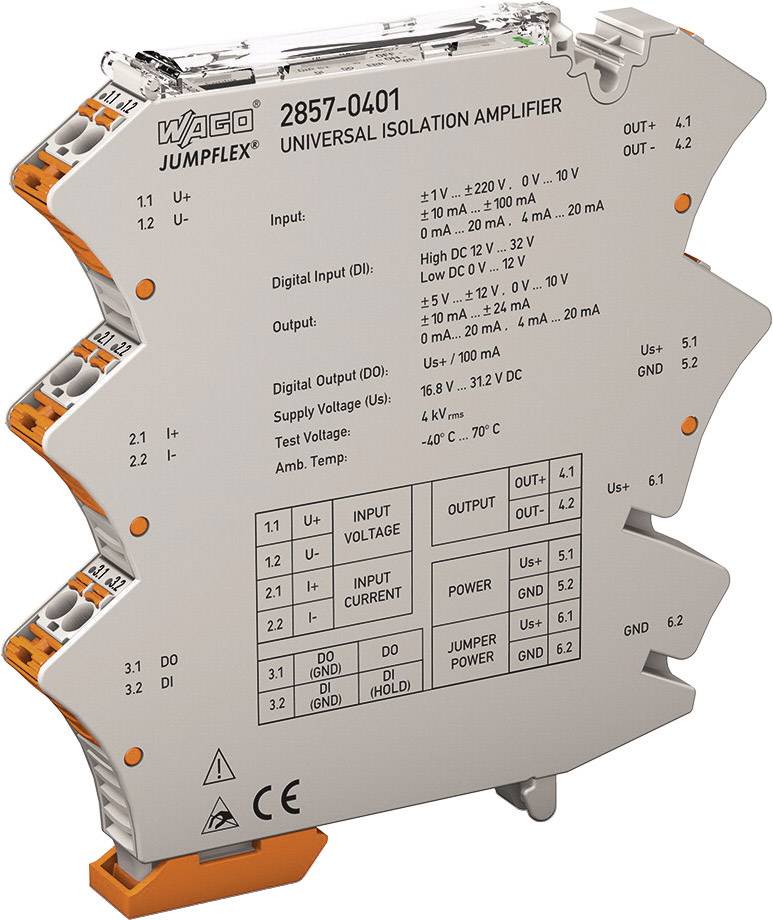

Izolační zesilovač s různými vstupy a výstupy, modelové číslo 2857-0401, zobrazuje technické informace a detaily připojení.

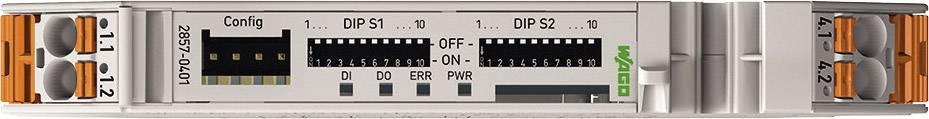

Elektronické zařízení s přepínači a kontrolkami. Vlevo jsou viditelné oranžové konektory, vpravo zelený nápis 'WAGO'.

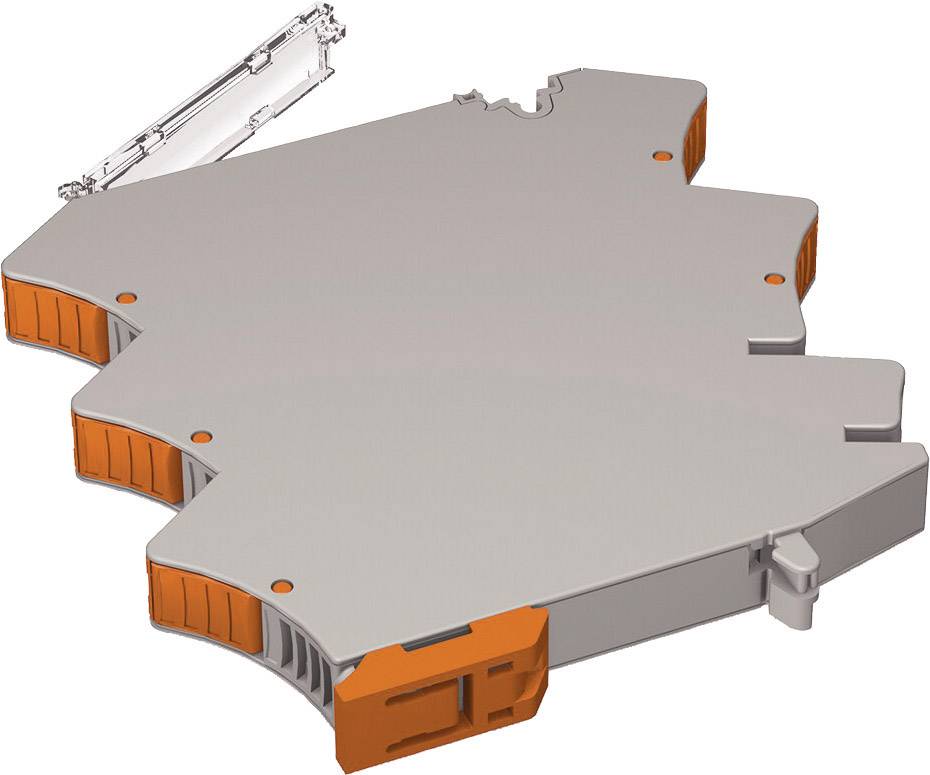

Elektronická součástka s šedým pouzdrem a oranžovými připojovacími svorkami, pravděpodobně modulární komponenta určená pro DIN lištu.

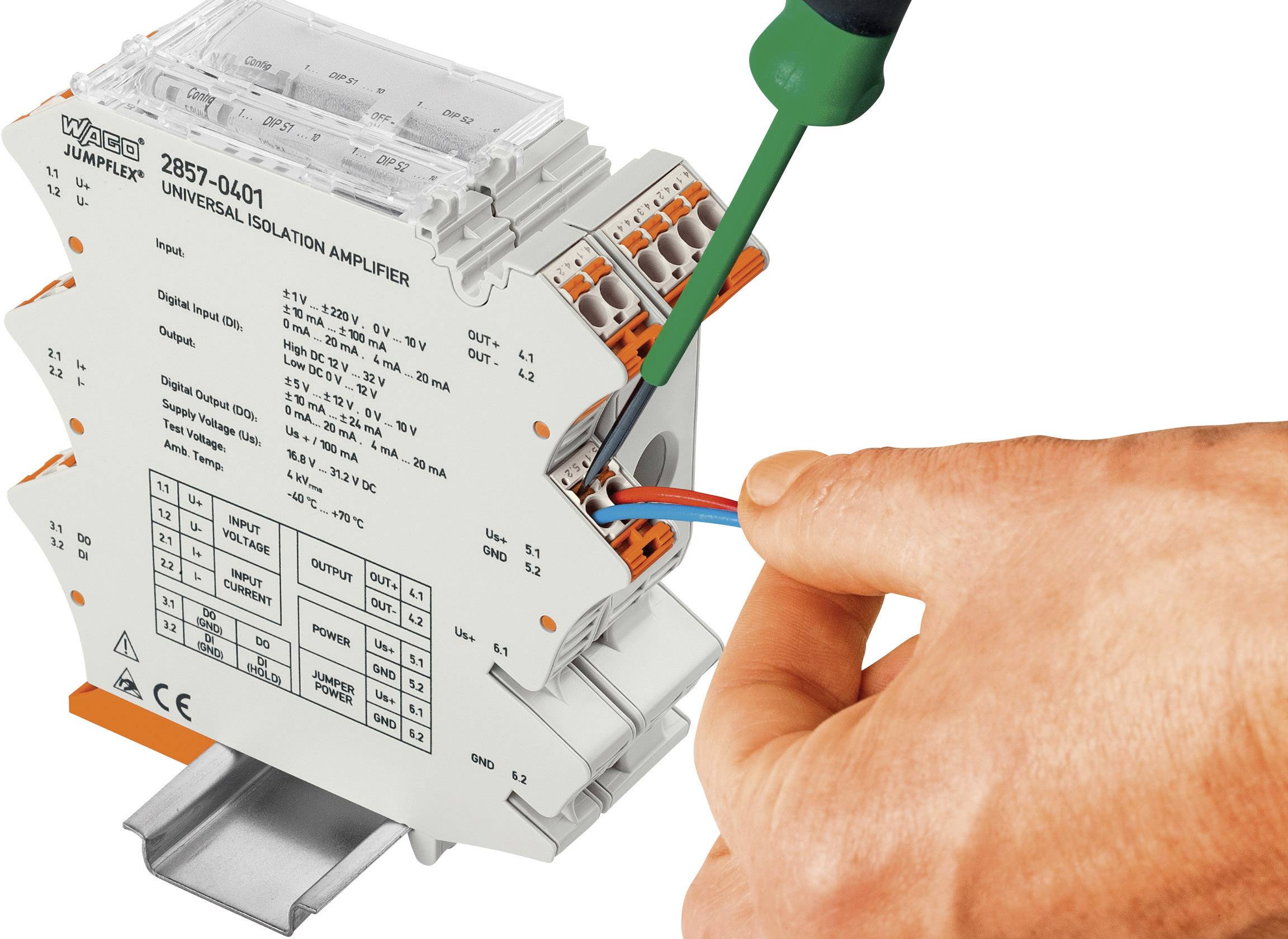

Univerzální signální převodník se instaluje šroubovákem, přičemž se kabely připojují k příslušným svorkám.

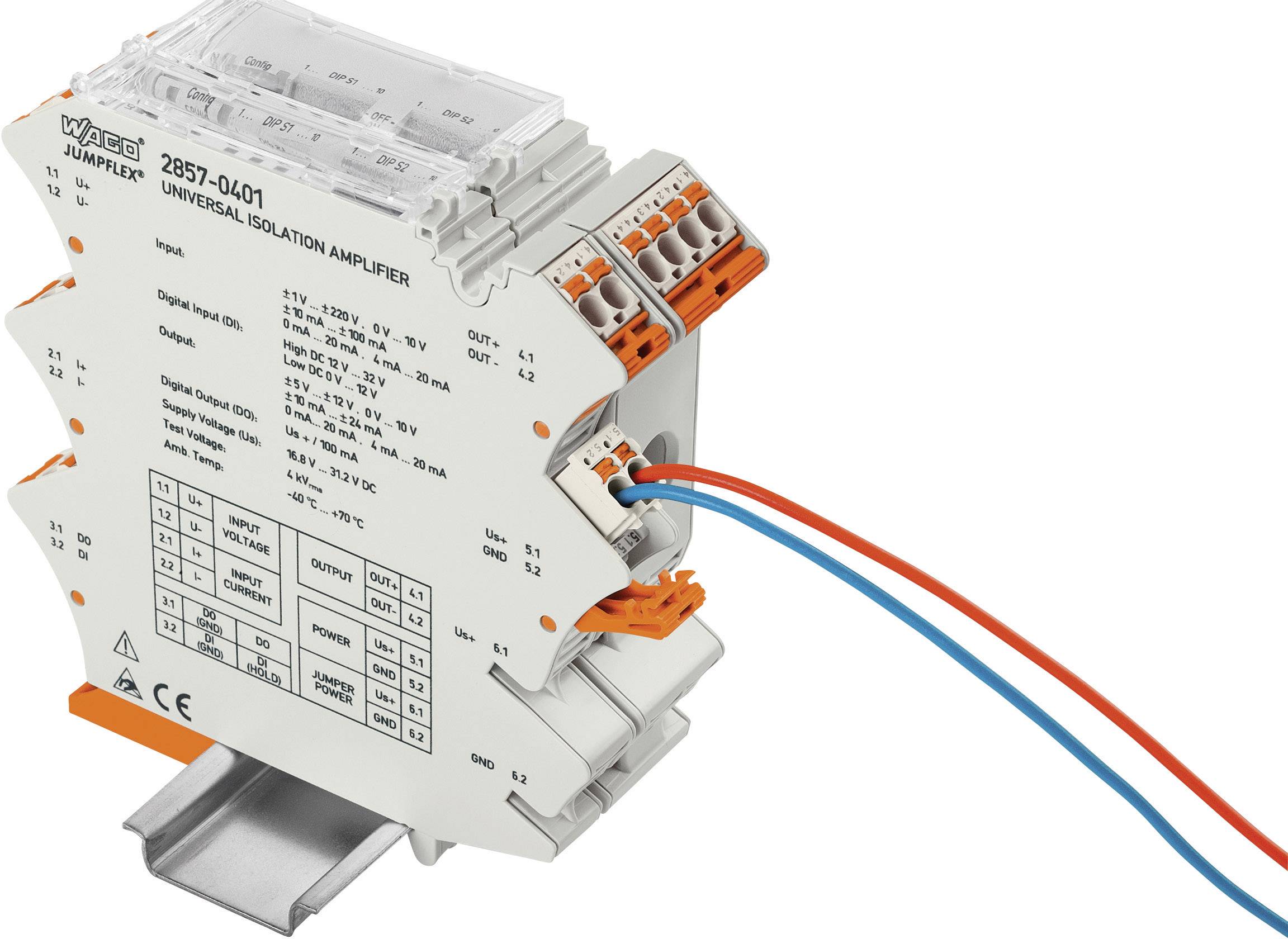

Izolační zesilovač, modelové číslo 2857-0L01, pro přenos signálu. Zobrazuje vstupní a výstupní specifikace. Připojen k vodičům.

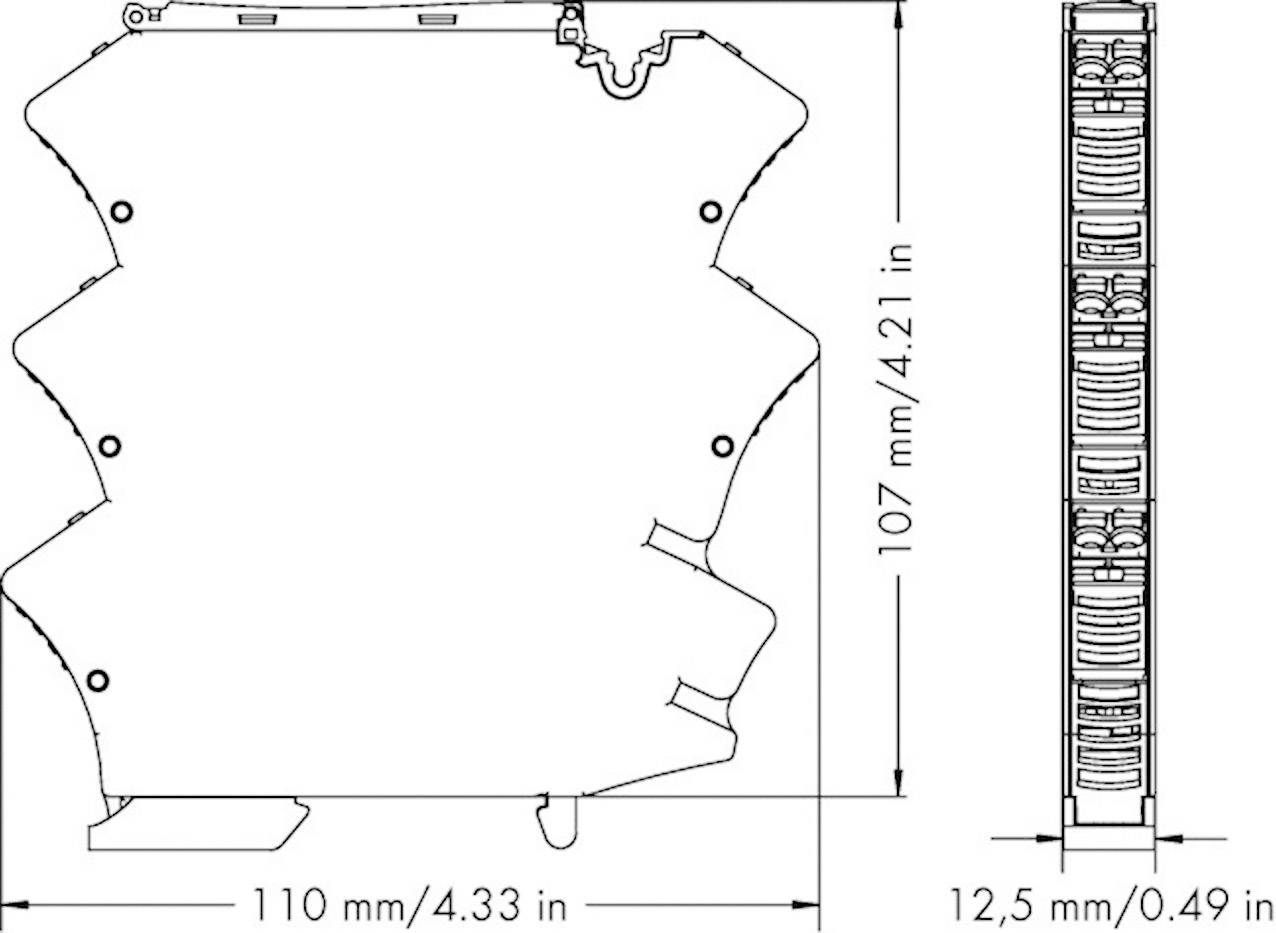

Technický výkres zařízení s rozměry: šířka 110 mm, výška 107 mm, hloubka 12,5 mm. Boční pohled znázorňuje vnitřní strukturu.

1/9

Kategorie produktu

dělicí zesilovač

Typ

2857-401

Rozm.

(d x š) 110 mm x 107 mm

Obsah

1 ks

Šířka

107 mm

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (9 913,22 Kč / kus)

9 913,22 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: 2857-401

Kategorie produktu: dělicí zesilovač

Rozm.: (d x š) 110 mm x 107 mm

Obsah: 1 ks

Šířka: 107 mm

Délka: 110 mm

Příkon proudu: ≤70 mA

Max. okolní teplota: +70 °C

Min. okolní teplota: -40 °C

Připojení: CAGE CLAMP® S (picoMAX® 5.0)

vstup.signál: ± 10 mA;0 - 10 mA;2 - 10 mA
± 20 mA;0 - 20 mA;4 - 20 mA
± 5 V;0 - 5 V;1 - 5 V
±10 V;0 - 10 V;2 - 10 V

Výstupní signál: ±1 mA; 0 - 1 mA
±10 mA; 0 - 10 mA; 2 - 10 mA
± 20 mA; 0 - 20 mA; 4 - 20 mA
±100 mA; 0 - 100 mA

Nastavení: DIP přepínač
Konfigurační displej

Napájecí napětí: 16,8 V…31,2 V (-30%...+30%)

Vstupní odpor: ≥ 1 MΩ (U vstup); ≤ 50 Ω (I vstup)

: Snap mounting support rail

: 12.5

: 107 mm

: 110 mm

: -40-70 °C

: Spring clamp connection

: IP20

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1232604 WAGO 2857-401 2857-401 dělicí zesilovač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1232604 WAGO 2857-401 2857-401 dělicí zesilovač 1 ks

Popis

Univerzální izolační zesilovač převádí analogové signály, zesiluje, filtruje a odděluje signály galvanicky od sebe.

Vlastnosti:
Analogové unipolární a bipolární signály na vstupní straně a na výstupní straně
Digitální signalizační výstup reaguje na konfigurované hranice měřicího rozsahu (zpoždění zapnutí a vypnutí a funkce koncového spínače s až 2 konfigurovatelnými prahovými hodnotami)
Digitální vstup (HOLD) umožňuje ukládání výstupního signálu
Přepínatelný Clipping (omezení analogového signálu na výstupní koncové hodnoty)
Nastavitelný softwarový a hardwarový filtr
Simulace vstupního a výstupního chování přes konfigurační displej
Bezpečný 3cestný rozdělovač s 4kV zkušebním napětím dle EN 61140
