WAGO 221-2411, 221-2411, kabelová svorka, 0.14-4 mm², kontakty 1, transparentní, oranžová, 60 ks

Transparentní kabelová svorka s oranžovou páčkou, označená 'WAGO 221', určená pro elektrické spoje do 450V/32A.

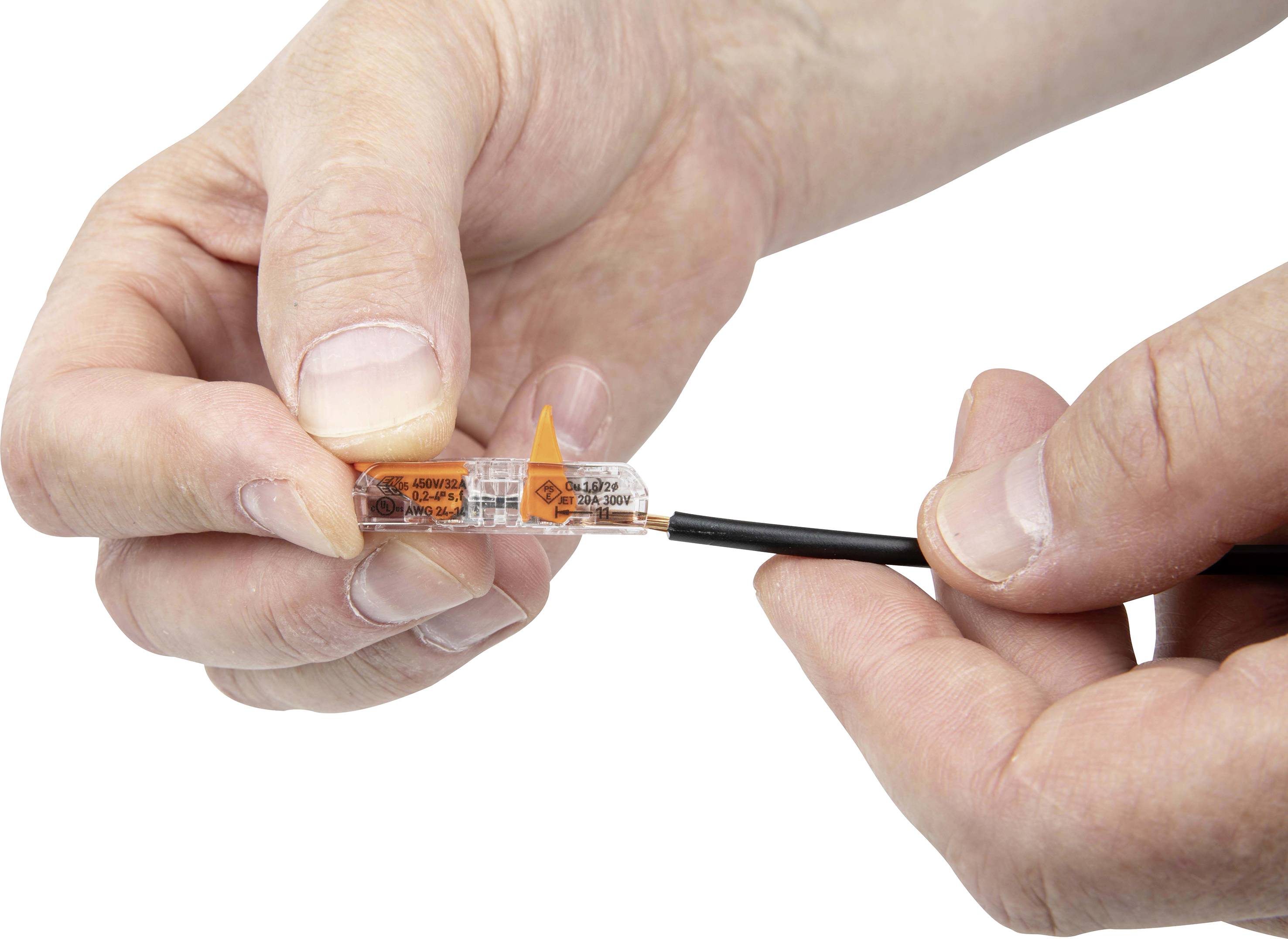

Dvě ruce spojují černý kabel s otevřenou průhlednou svorkou.

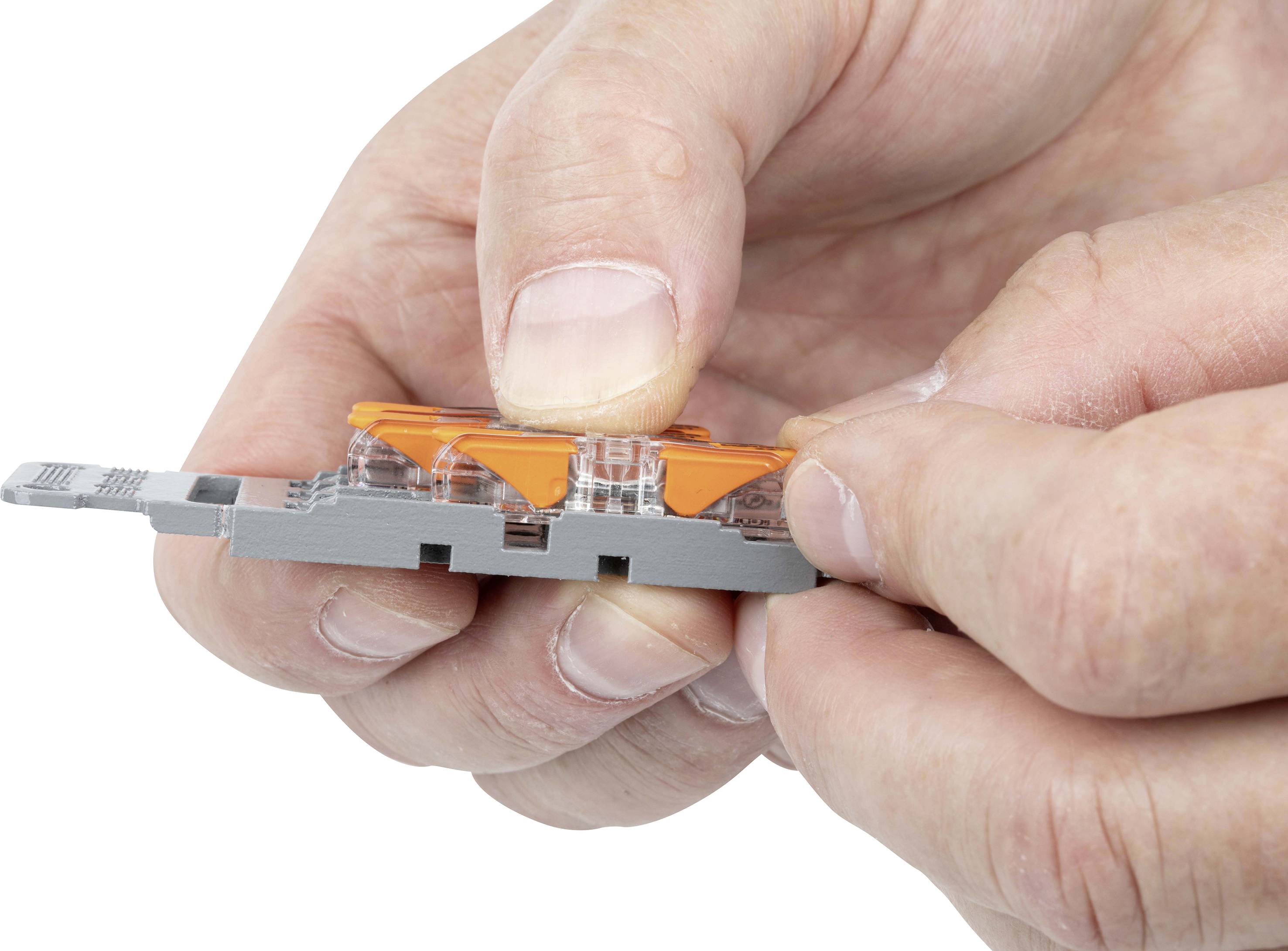

Dvě ruce drží šedou svorku s oranžovými pákami.

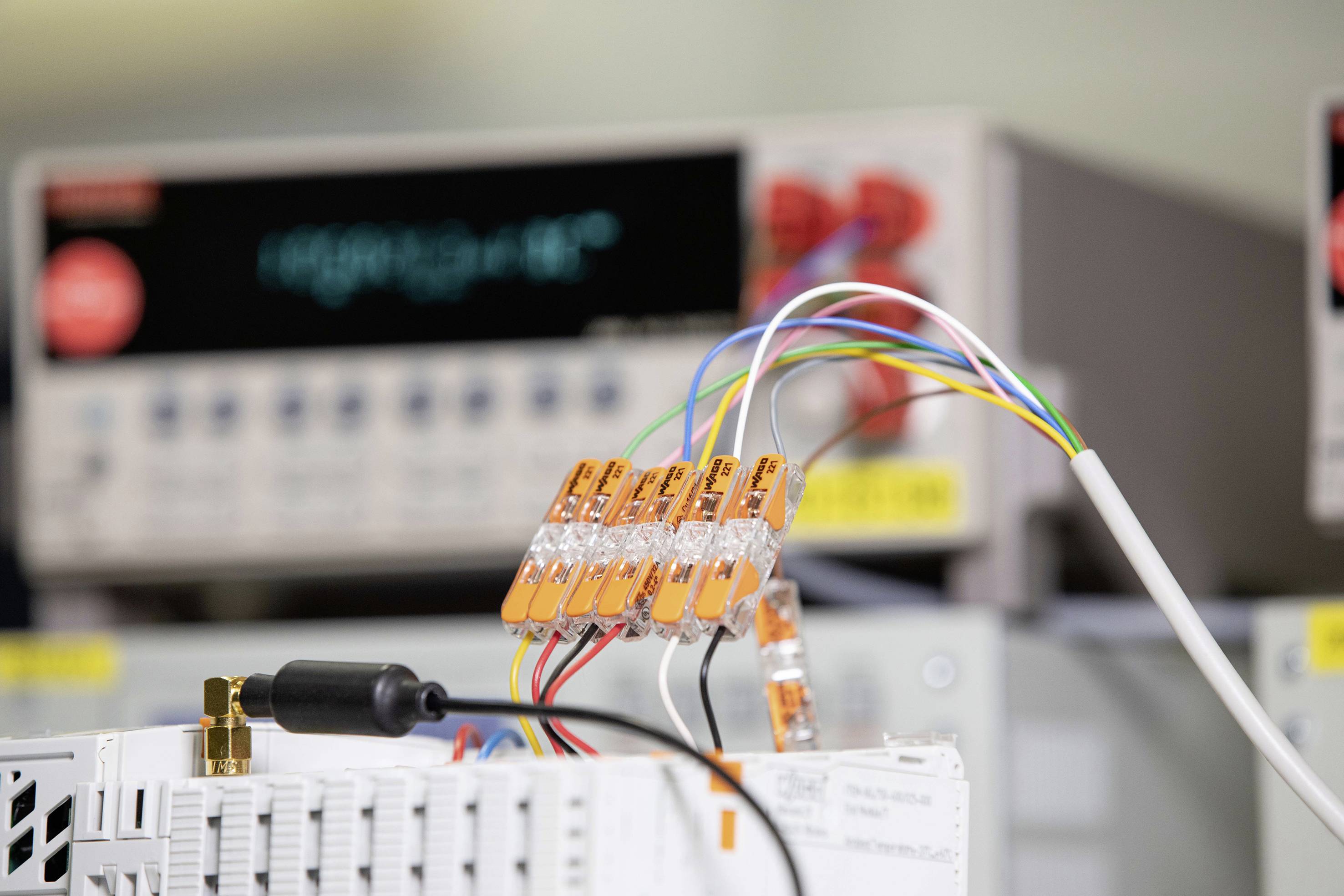

Laboratoř s elektrickými měřicími přístroji v pozadí. V popředí jsou kabely propojeny oranžovými svorkami.

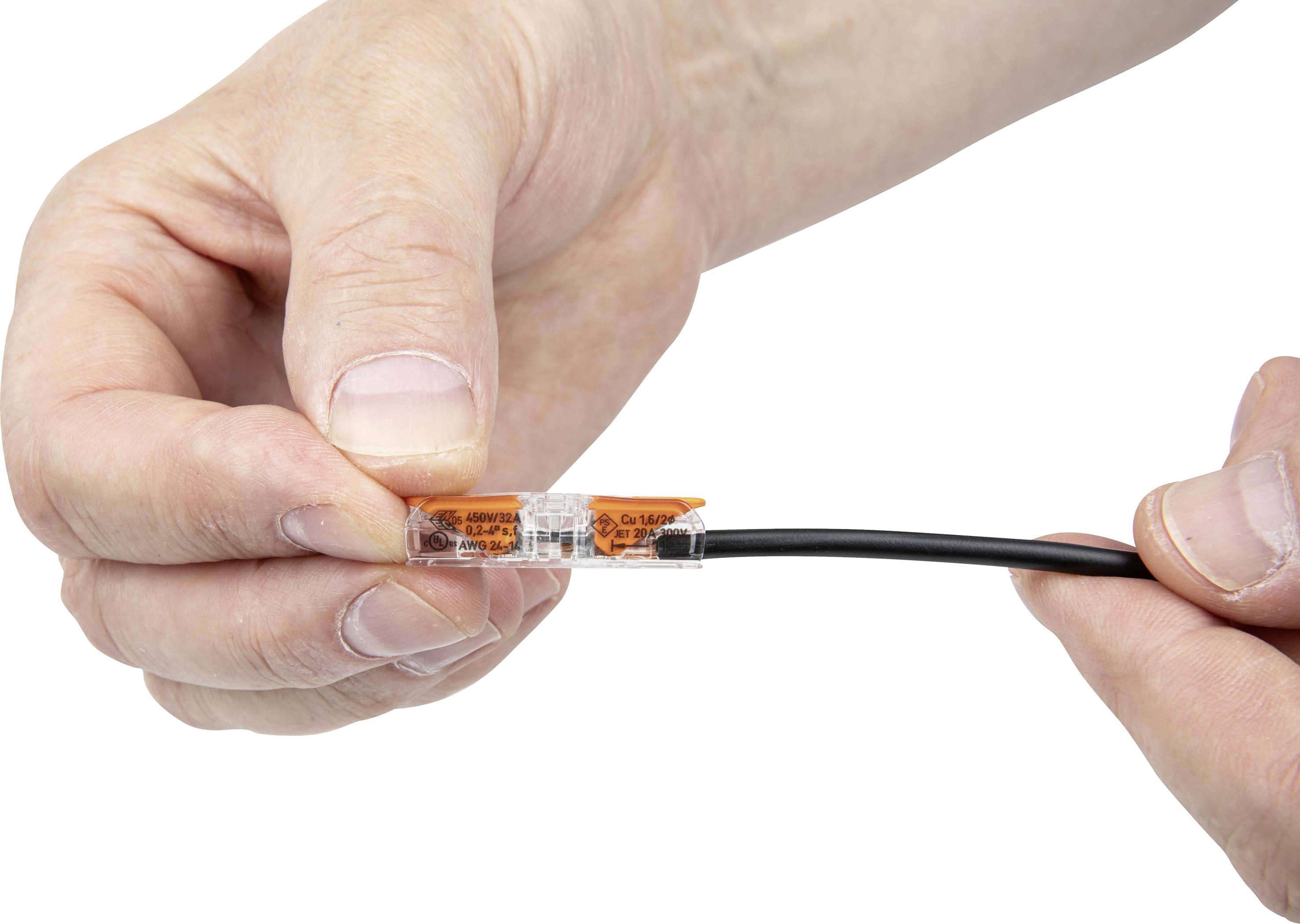

Detailní záběr dvou rukou, které drží malý, průhledný konektor pevně svírající černý kabel.

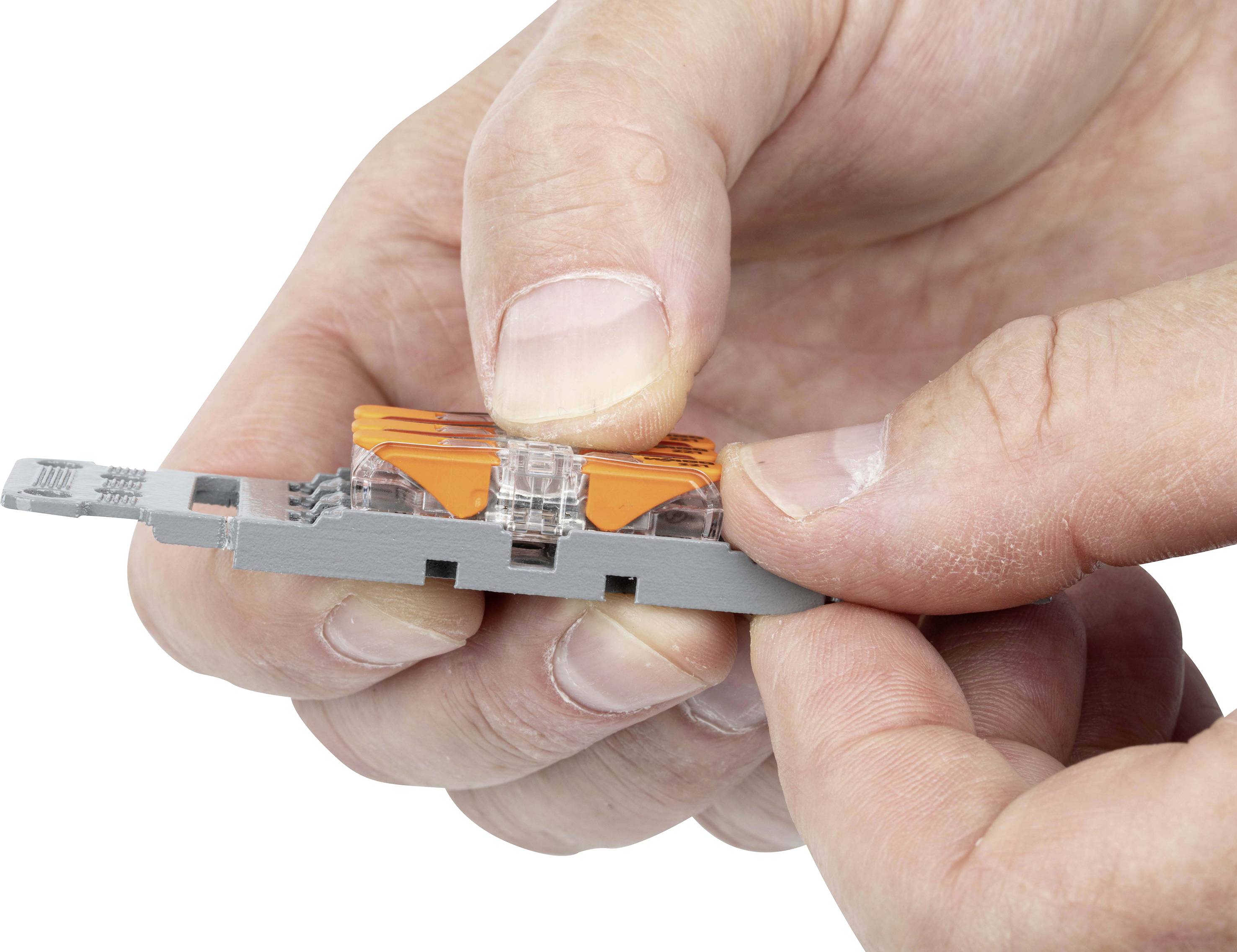

Jedna osoba drží šedý spínač s průhledným a oranžovým prvkem mezi prsty.

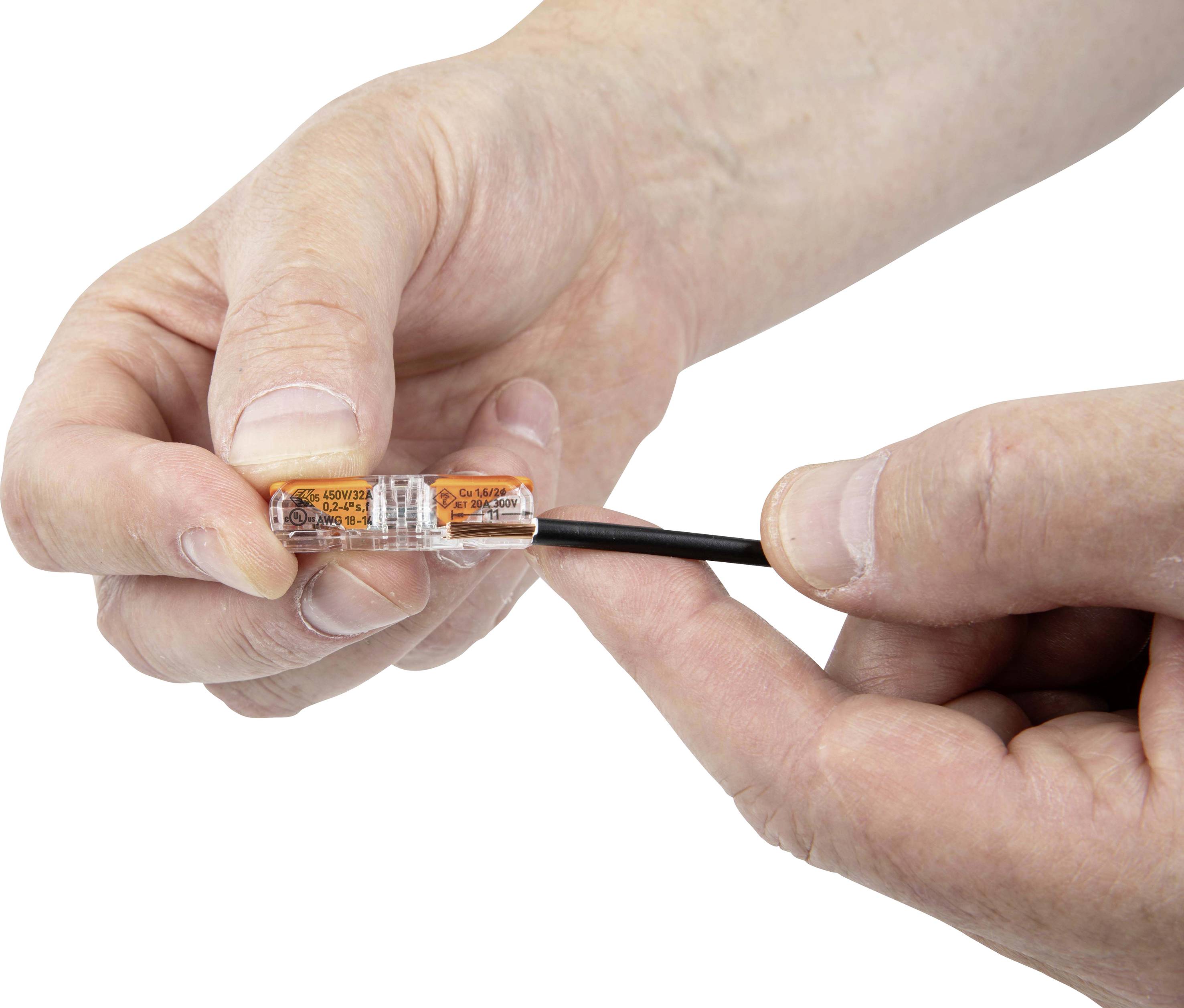

Ruce připojují černý kabel s průhlednou plastovou zástrčkou.

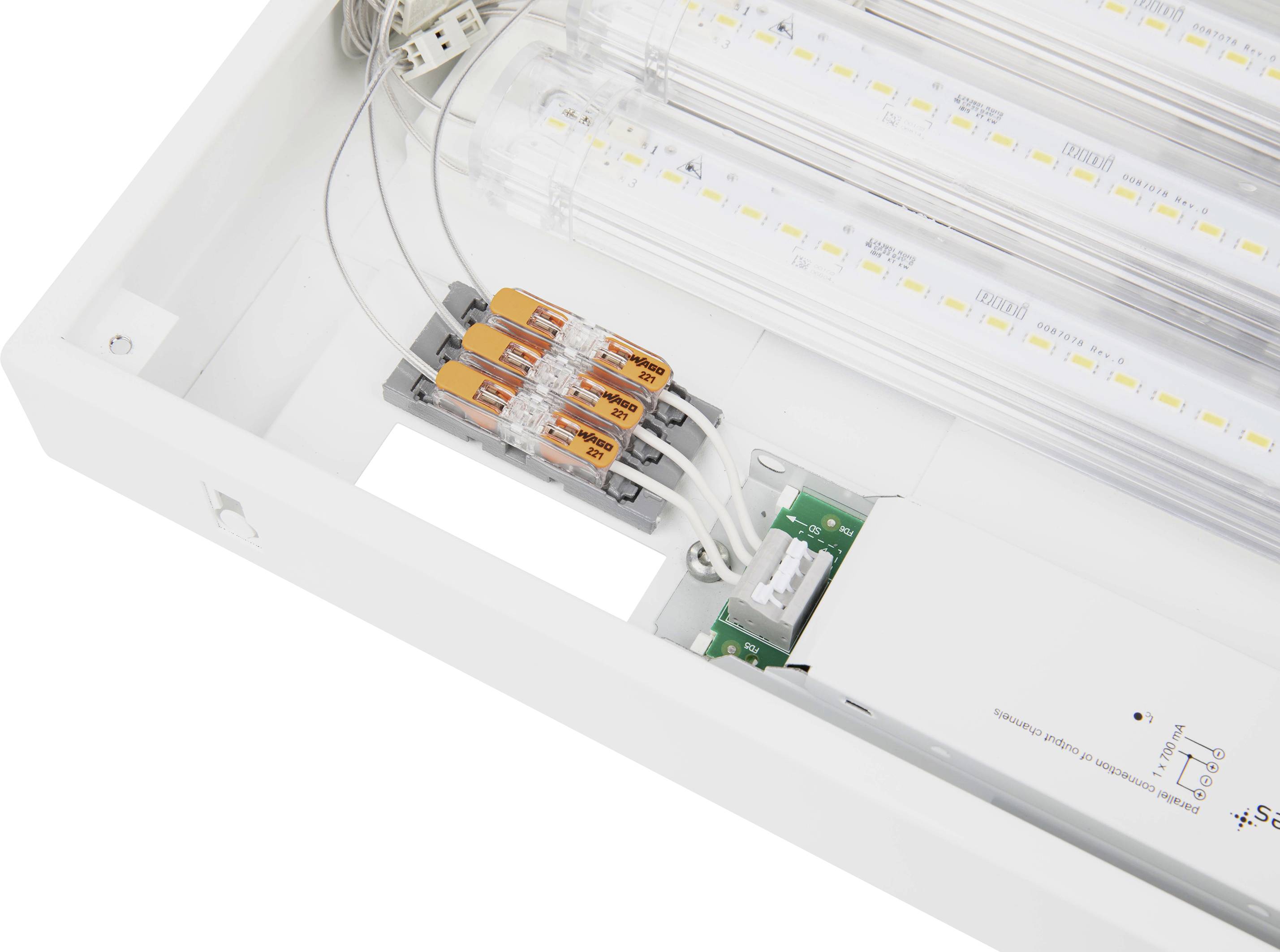

LED svítidlo s průhledným krytem, zobrazující interní elektrické zapojení a komponenty, včetně bílého měniče a připojovacích svorek.

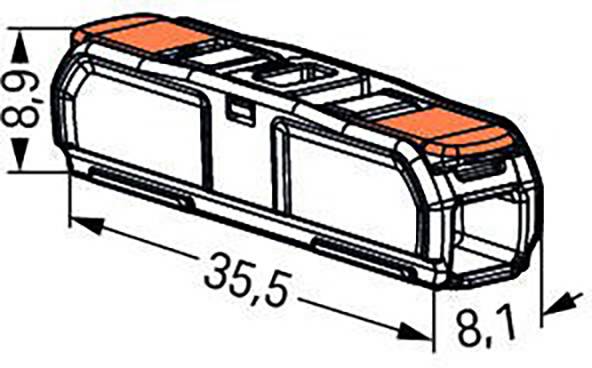

Černobílý náčrt obdélníkového předmětu, pravděpodobně technické součásti, o rozměrech 35,5 cm délky a 8,1 cm šířky.

1/9

Kategorie produktu

kabelová svorka

Průřez flexibilní (min.)

0.14 mm²

Flexibilní průměr (max.)

4 mm²

Průřez pevný (min.)

0.2 mm²

Pevný průřez (max.)

4 mm²

Datasheety: (PDF)

Doručení: Čt 23. 7.

2097 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Velikosti balení

Počet (velikost balení 60 ks)

Celková cena (14,25 Kč / kus)

855,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

Průchodová spojka série 221

Možná zátěžová a vícepólová instalace s adaptérem
Díky úzkým rozměrům je minimální prostor vhodný pro instalaci ve stísněných prostorech
Propojení a uvolnění vodičů díky komfortní pákové technologii bez použití nářadí

Technické parametry

Výška: 8.30 mm

Kategorie produktu: kabelová svorka

Průřez flexibilní (min.): 0.14 mm²

Flexibilní průměr (max.): 4 mm²

Průřez pevný (min.): 0.2 mm²

Pevný průřez (max.): 4 mm²

Pólů: 1

Barva: transparentní
oranžová

Série: 221

Jmenovitý proud: 32 A

Jmenovitý proud - filtr: 32 A

Obsah: 60 ks

Rozm.: (d x š x v) 35.50 x 8.10 x 8.0000 mm

Číslo výrobce: 221-2411

: 24 - 12

Odizolovaná délka: 11 mm

Připojení: pružinová svorka

Izolační materiál: plast

Jmenovité napětí: 450 V

Šířka: 8.10 mm

Délka: 35.50 mm

Provozní teplota: + 85 °C

Vlastnosti spojovacích svorek: s ovládací pákou
se zkušebním otvorem
s prstovým spínačem

Hloubka: 36.0000 mm

V: 8.0000 mm

Ke stažení

List technických údajů

List technických údajů 2355189 WAGO 221-2411, 221-2411, kabelová svorka, 0.14-4 mm², kontakty 1, transparentní, oranžová, 60 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2355189 WAGO 221-2411, 221-2411, kabelová svorka, 0.14-4 mm², kontakty 1, transparentní, oranžová, 60 ks

Popis

Průchodová spojka série 221
Tenký design a připojení vodiče bez použití nářadí

Díky vodicu pro všechny druhy vodičů od 0,2 do 4 m² a pomocí vodivého propojení je tento nový průchozí konektor série 221 s pákou. Spojuje všechny známé výhody série spojovacích svorek 221 v tenkém provedení: Univerzální připojení vodiče, které díky pákové technologii nabízí kompletní bez použití nářadí a bezpečné připojení vodiče. Tam, kde je potřeba vícenásobný, nabízí adaptér uživateli individuální stupně volnosti pro modulární, flexibilní montáž až 5 vrstvených Poláků v jednom adaptéru - bez ohledu na to, zda s odlehčením tahu nebo bez něj, na nosné kolejnice se zajišťovací vložkou, pro zašroubování, lepení, připevnění nebo zavěšení. Jako univerzální spojovací prostředek zlepšuje průchozí spojka řady 221 nejen známé instalační aplikace s minimálními nároky na prostor, ale otevírá i mnoho dalších možností: Např. laboratorní a zkušební nástavby, výrobní postřikovač, zapojení světel v mezistěrkách, prodloužení kabelů reproduktoru, ale i rozbočovací krabice v průmyslových aplikacích. Průchozí spojka je k dispozici ve dvou variantách: Ve verzi s průhledným víkem pro průřezy vodiče od 0,2 do 4 mm² pro všechny běžné aplikace a v převážně Severní Americe použité verzi s bílým víkem pro rozšířené oblasti připojení s vodičem AWG-12.

Maxiováno a vícepólový:
S adaptéry pro průchozí konektory řady 221 získáte individuální stupně volnosti pro modulární, flexibilní montáž až 5 vrstvených Poláků v jednom adaptéru - bez ohledu na to, zda s odlehčením tahu, na nosné lišty se zajišťovací vložkou, k přišroubování, lepení, připevnění nebo zavěšení.

Jako univerzální spojovací prostředek zlepšuje průchozí konektor série 221 nejen známé instalační aplikace s malými nároky na prostor, ale otevírá i mnohostranné a nové, jako například průchozí připojení instalačních kabelů.

Páčka na žebříku, s páčkou!
Průchozí spojka řady 221 je univerzální připojovací prostředek v tenkém provedení, který je ideální pro laboratorní a zkušební nástavby nebo výrobní rozprašovače – lze snadno ovládat pomocí nářadí s viditelným bezpečným připojením vodičů.

Neživotní, ale prodloužení vedení:
Průchozí spojka řady 221 spojuje všechny typy vodičů od 0,2 do 4 m² beznadně jednoduše, rychle a bezpečně do směru průchodu. Spojuje všechny známé výhody série spojovacích svorek 221 v tenkém provedení: Univerzální připojení vodiče, které díky pákové technologii nabízí zcela beznástrojové a bezpečné připojení vodiče.

Tento text byl přeložen strojově.
