krabicová svorka Tuhost (příčný řez): 0.5-2.5 mm² Pólů: 4 WAGO 2273 100 ks transparentní, červená

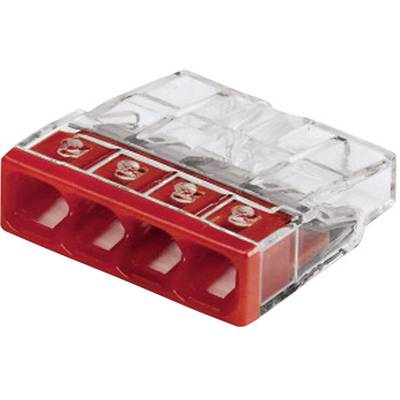

Čtyřpólový, průhledný kabelový konektor s červeným plastovým pouzdrem a stříbrnými kontakty. Vhodný pro elektrická spojení.

Modrý kabelový konektor se třemi vodiči, propojený červeným a průhledným plastovým klipem. Vhodný pro elektrické instalace.

Jedna osoba zapojuje kabely v šedé zásuvce. Vícebarevné kabely jsou propojeny konektory.

Otevřená elektrická zásuvka se viditelnými barevnými kabely a svorkami na stěně.

Modrý drát je zasunut do oranžové svorky WAGO 221. Svorka vykazuje připojovací kapacitu 0,5-2,5 mm².

1/5

Druh obalu

Box

Kategorie produktu

krabicová svorka

Průřez flexibilní (min.)

0.5 mm²

Flexibilní průměr (max.)

2.5 mm²

Průřez pevný (min.)

0.5 mm²

Datasheety: (PDF)

Doručení: Út 25. 8.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Velikosti balení

Počet (velikost balení 100 ks)

Celková cena (3,65 Kč / kus)

365,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

Krabicová svorka série 2273

O 51 % menší rozměry

Technické parametry

Druh obalu: Box

Kategorie produktu: krabicová svorka

Průřez flexibilní (min.): 0.5 mm²

Flexibilní průměr (max.): 2.5 mm²

Průřez pevný (min.): 0.5 mm²

Pevný průřez (max.): 2.5 mm²

Pólů: 4

Barva: transparentní
červená

Série: 2273

Jmenovitý proud: 24 A

Jmenovitý proud - filtr: 24 A

Obsah: 100 ks

Rozm.: (d x š) 16.7 mm x 18 mm

Číslo výrobce: 2273-204-100

: 18 - 14

Připojení: pružinová svorka

Materiál kontaktu: elektrolytická měď

Jmenovité napětí: 450 V

Šířka: 18 mm

Délka: 16.7 mm

Vlastnosti spojovacích svorek: se zkušebním otvorem

Připojení: Push-Wire®

Materiál: Proudové můstky: pocínovaná elektrolytická měď · Pružinová svorka: Cr-Ni ocel, vysoce legovaná

Ke stažení

List technických údajů

List technických údajů 1301656 krabicová svorka Tuhost (příčný řez): 0.5-2.5 mm² Pólů: 4 WAGO 2273 100 ks transparentní, červená

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1301656 krabicová svorka Tuhost (příčný řez): 0.5-2.5 mm² Pólů: 4 WAGO 2273 100 ks transparentní, červená

Prohlášení o shodě

Prohlášení o shodě 1301656 krabicová svorka Tuhost (příčný řez): 0.5-2.5 mm² Pólů: 4 WAGO 2273 100 ks transparentní, červená

Popis

Pro zapojení více odboček v odbočené krabici a uzpůsobení spojovacích krabic spotřebičů vyvinula firma Wago univerzální svorku 2273. O 51% kompaktnější v porovnání se sérií 273. Rozměry bylo možné zmenšit díky novému systému kontaktů. Nové svorky lze mnohem snadněji uložit do rozvodných krabic a krabic spotřebičů a snížit tak riziko poškození jednotlivých žil.
Výhody:
• Průřez vodiče od 0,5 do 2,5 mm² (jeden drát) - k jedné svorce tedy mohou být připojeny vodiče s různým průřezy.
• Transparentní kryt pro optickou kontrolu.
• Veliký testovací otvor vhodný pro všechny běžné zkoušečky.
• Průhled v krytu pro kontrolu izolace.
• Rychlé rozpoznání typu svorky díky barvenému odlišení jednotlivých typů.
