Victron Energy LYN060102010 Lynx Distributor (M10) sběrnicová lišta
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 946,28 Kč / kus)
5 640,50 Kč
-12 %
4 946,28 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity

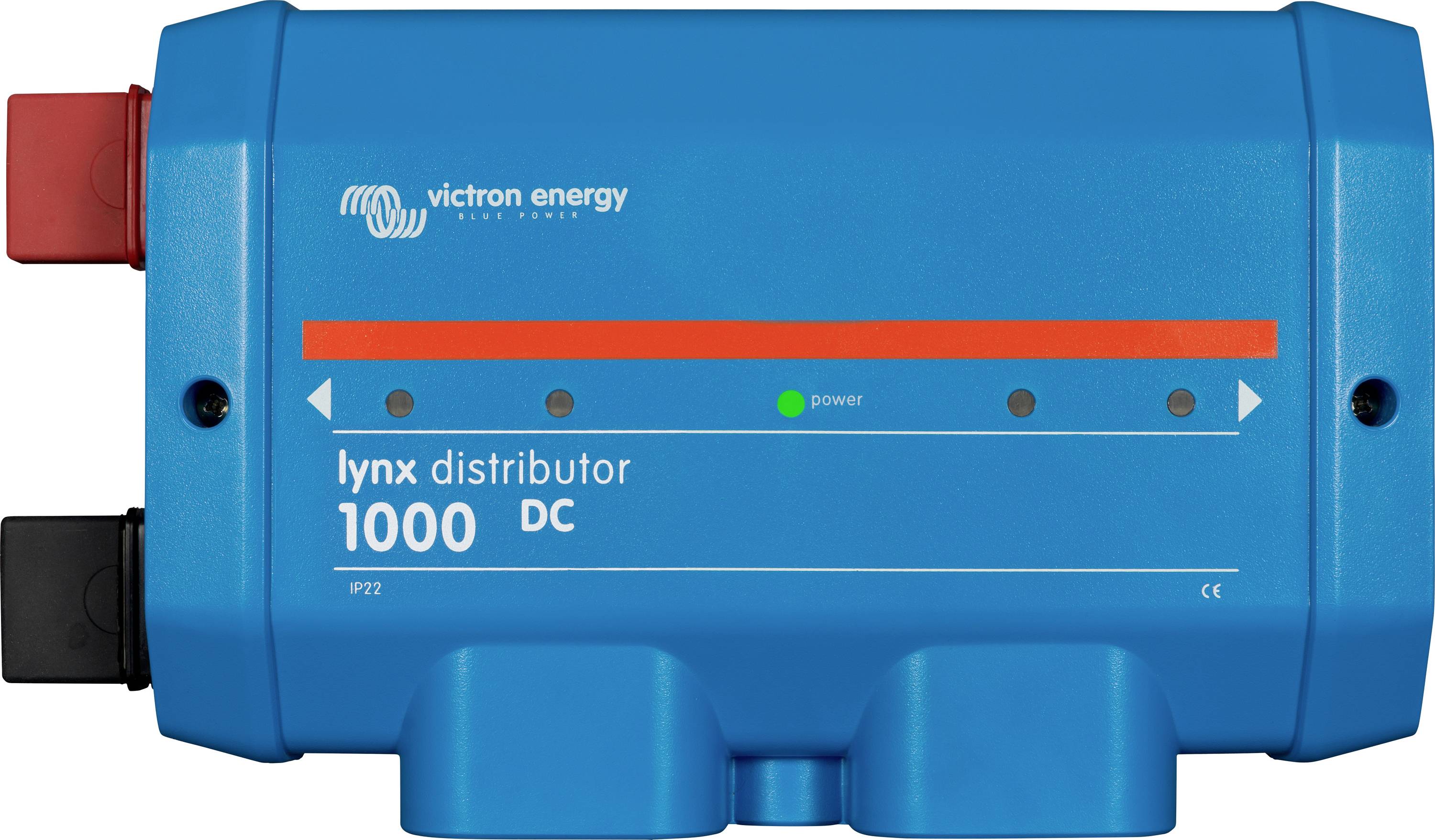

DC přípojnice Victron Lynx Distributor (M10)
- Modulární stejnosměrná sběrná lišta se sloty pro čtyři stejnosměrné pojistky.
Technické parametry
- Kategorie produktu
sběrnicová lišta
- Rozm.
(š x v x h) 80 x 170 x 290 mm
- Hmotnost
2.2 kg
- Barva
modrá
- Obsah
1 ks
- Šířka
80 mm
- V
170 mm
- Hloubka
290 mm
- Délka kabelu
0.4 m
- Typ kabelu
H03VV-F 3G 0,75 mm²
- Provedení
kabel
- Připojení typu A
RJ11 zástrčka
- Připojení typu A
RJ11 zástrčka
IP20
- Kabelové použití
napájecí
- Vlastnosti kabelu
kulatý
- Připojení
póly kontaktu
- Typ konektoru
Zásuvné
- Místo použití
interní
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) sběrnicová lišta
List technických údajů 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) sběrnicová lišta
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) sběrnicová lišta
Popis
Lynx systém je modulární DC přípojnicový systém pro připojení baterií a DC zařízení
Zabezpečení a kontrola baterie. Skládá se z těchto modulů:
Lynx Power in
Lynx bočník
Lynx Distributor
Můžete použít Lynx Distributor nebo Lynx Power v Power s nebo bez Lynx Shunt.
Obsahuje zápornou přípojnici a nabízí připojení pro 4 jednotlivých DC zařízení, zátěží nebo DC skupin. Nabízí místo pro jednotlivé DC pojistky pro DC skupiny.
K dispozici je volitelná funkce LED pro každou pojistku, která ukazuje, zda je pojistka vypálená.
Chcete-li použít LED kontrolky připojení k Lynx rozdělovači, je nutné připojení k Lynx Shunt.
Lynx-Shunt obsahuje potřebné napájení s širokým vstupním rozsahem (8 až 70 VDC) pro vydání požadovaného 5 v napájení (4,5 v - 5,5 v) desky Lynx rozdělovače.
Připojovací kabel RJ11 se používá k propojení Lynx Shunt s rozdělovačem. Tento kabel RJ11 se dodává s rozdělovačem v boxu. Na Lynx bočníku jsou k dispozici dva konektory a oba je možné použít.
Pokud je vše v pořádku, rozsvítí se pouze centrální LED zelená; pokud je pojistka vypálena (nebo chybí), jsou LED centrální a pojistkového obvodu červené. Nepoužívejte všechny propojovací body ve vašem režimu stejnosměrných napájení,
Může být nutné použít slepá pojistka, aby bylo možné zhasnout červené LED diody.
Tento text byl přeložen strojově.
Zabezpečení a kontrola baterie. Skládá se z těchto modulů:
Lynx Power in
Lynx bočník
Lynx Distributor
Můžete použít Lynx Distributor nebo Lynx Power v Power s nebo bez Lynx Shunt.
Obsahuje zápornou přípojnici a nabízí připojení pro 4 jednotlivých DC zařízení, zátěží nebo DC skupin. Nabízí místo pro jednotlivé DC pojistky pro DC skupiny.
K dispozici je volitelná funkce LED pro každou pojistku, která ukazuje, zda je pojistka vypálená.
Chcete-li použít LED kontrolky připojení k Lynx rozdělovači, je nutné připojení k Lynx Shunt.
Lynx-Shunt obsahuje potřebné napájení s širokým vstupním rozsahem (8 až 70 VDC) pro vydání požadovaného 5 v napájení (4,5 v - 5,5 v) desky Lynx rozdělovače.
Připojovací kabel RJ11 se používá k propojení Lynx Shunt s rozdělovačem. Tento kabel RJ11 se dodává s rozdělovačem v boxu. Na Lynx bočníku jsou k dispozici dva konektory a oba je možné použít.
Pokud je vše v pořádku, rozsvítí se pouze centrální LED zelená; pokud je pojistka vypálena (nebo chybí), jsou LED centrální a pojistkového obvodu červené. Nepoužívejte všechny propojovací body ve vašem režimu stejnosměrných napájení,
Může být nutné použít slepá pojistka, aby bylo možné zhasnout červené LED diody.
Tento text byl přeložen strojově.
Obsah balení
- Lynx Distributor
- .
