Phoenix Contact 2403336 SOL-SC-1ST-0-DC-3MPPT-2001 připojovací krabice generátoru

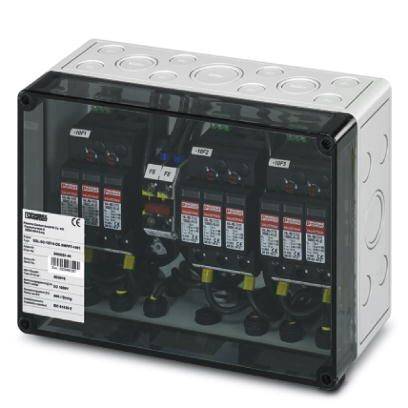

Elektrická rozvodná skříň s několika pojistkami a kabelovými přípojkami v průhledné krabici, zobrazující vnitřní uspořádání a označení.

Ilustrační obrázek

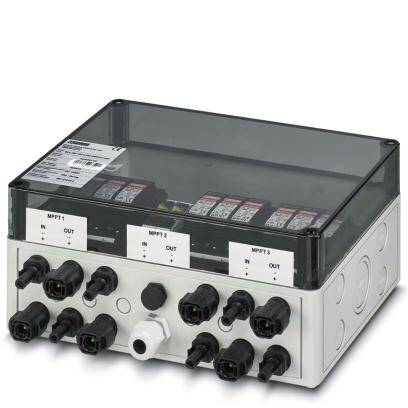

Pouzdro s několika kabelovými vstupy a spínacími moduly, pravděpodobně pro elektrické nebo elektronické aplikace.

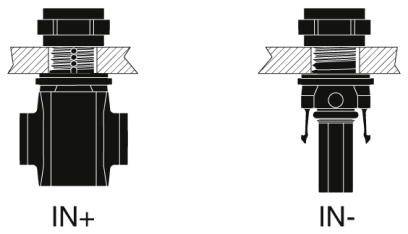

Diagram dvou ventilů se šipkami. Vlevo ventil zobrazuje tok 'IN+', vpravo 'IN-'. Oba mají odlišné struktury.

Symbol pro elektrodové uzemnění v zeleno-žlutém vzoru se třemi šedými kontakty; znázornění napájecího prvku.

Symbol uzemnění: tři vodorovné šedé obdélníky na zeleno-žlutě pruhované desce, dole symbol uzemnění.

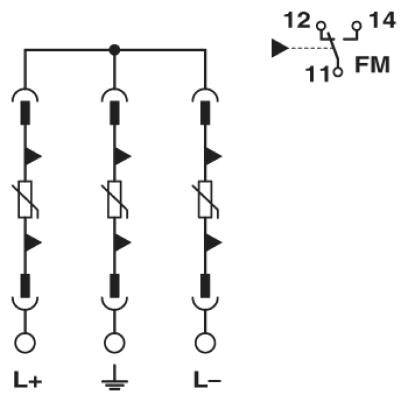

Schéma zapojení elektrického obvodu trojfázového systému, znázorňující propojení tří napěťových cest a kondenzátoru.

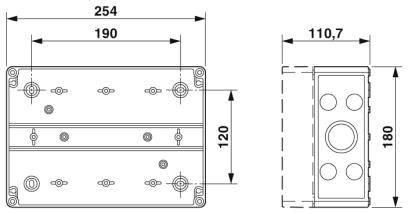

Technický výkres obdélníkového pouzdra s uvedenými rozměry: 254x120 mm nahoře, 180x110,7 mm po straně.

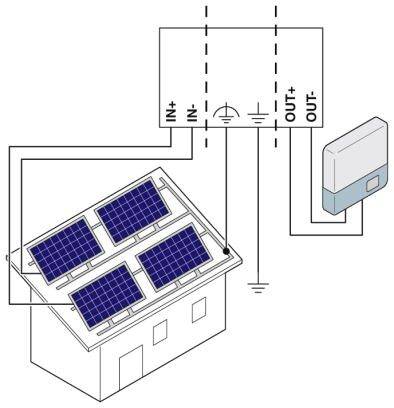

Schéma solární elektrárny: Dům se čtyřmi solárními panely na střeše. Kabely vedou do měniče.

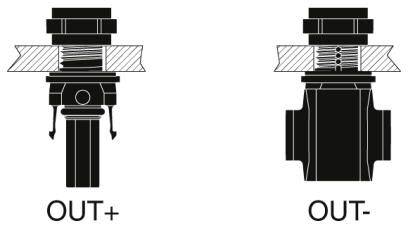

Diagram dvou ventilů s označením 'OUT+' a 'OUT-'. Vlevo je znázorněn otevřený kruh s šipkami, vpravo uzavřený blok.

1/9

Ilustrační obrázek

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (9 466,94 Kč / kus)

9 466,94 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Generátor přípojná skříňka

Rychlá instalace a uvedení do provozu
Normativní kombinace spínacích přístrojů díky použití DIN EN 61439

Technické parametry

Stupeň krytí: IP65
Provozní rozsah teplot: -20 °C až +55 °C
Materiál víko / dveří: polykarbonát (transparentní)
Počet string vstupy: 1 (v závislosti MPP tracker)
Proud na String: 40 A
Počet výstupů: 1 (v závislosti MPP tracker)
Počet podporovaných MPP tracker: 3
Typ kabelu: SUNCLIX
Průřez vodičů string vstup: 2,5 mm² do 6 mm²
Průřez vodičů výstup: 2,5 mm² do 6 mm²

Kategorie produktu: připojovací krabice generátoru

Rozm.: (š x v x h) 254 x 180 x 111 mm

Hmotnost: 3.10

Obsah: 1 ks

Šířka: 254 mm

V: 180 mm

Hloubka: 111 mm

Systémové napětí: 1000 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209742 Phoenix Contact 2403336 SOL-SC-1ST-0-DC-3MPPT-2001 připojovací krabice generátoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209742 Phoenix Contact 2403336 SOL-SC-1ST-0-DC-3MPPT-2001 připojovací krabice generátoru

Popis

Připojovací box pro generátor; MPP napětí: 1000 v DC; počet stresu: 1; počet podporovaných MPP trackerů: 3; přepěťová ochrana: T2; druh vedení: SUNCLIX; rozsah dodávky: DC konektor pro připojení SPZ.
