Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE

Elektrický rozvaděč s několika pojistkami a kabeláží. Viditelné jsou barevné připojovací svorky a štítek.

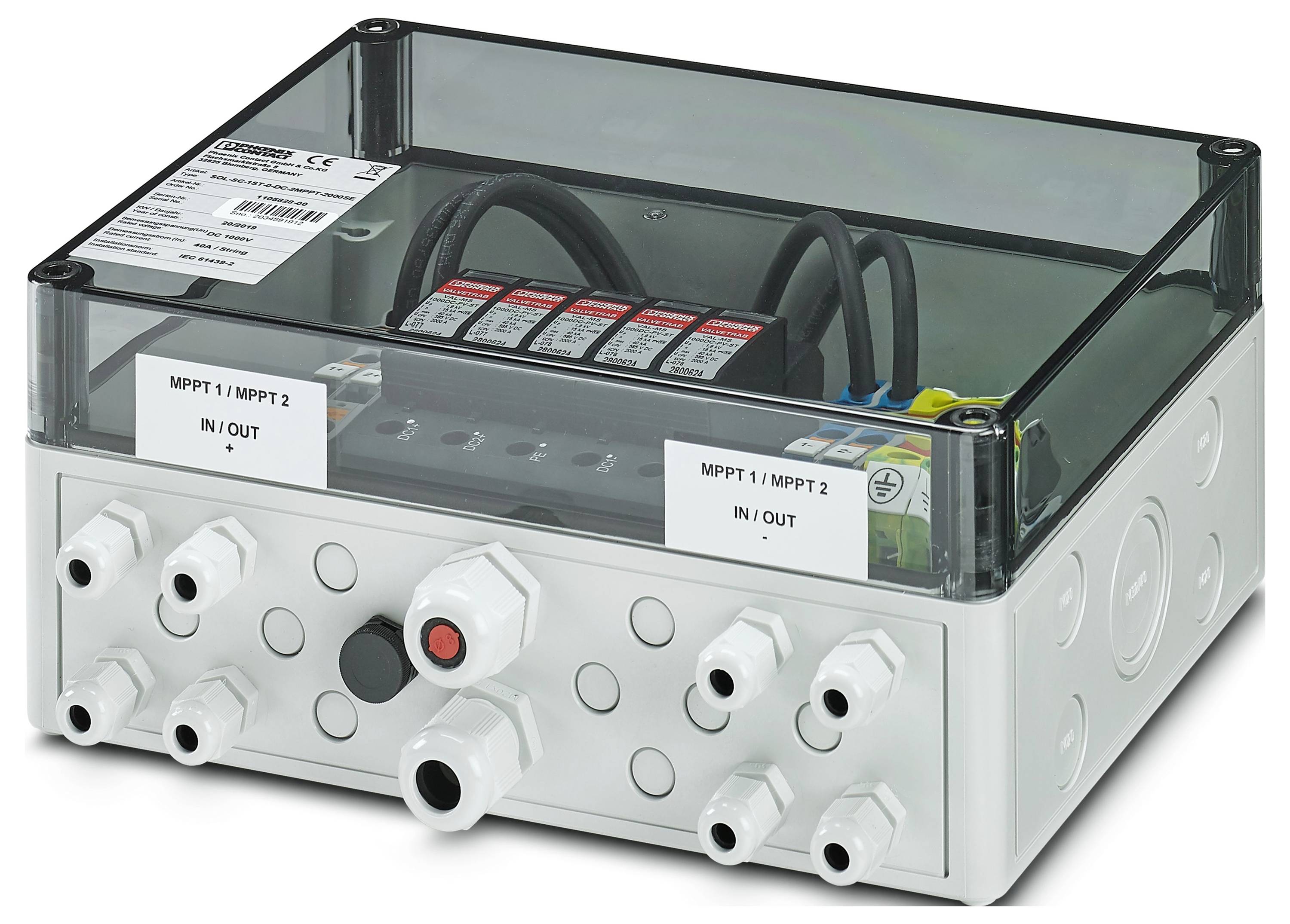

Solární rozvaděč s několika kabelovými vstupy a označenými vstupy/výstupy 'MPPT 1 / MPPT 2 IN / OUT'. Průhledné pouzdro odhaluje vnitřní kabeláž a elektrické obvody.

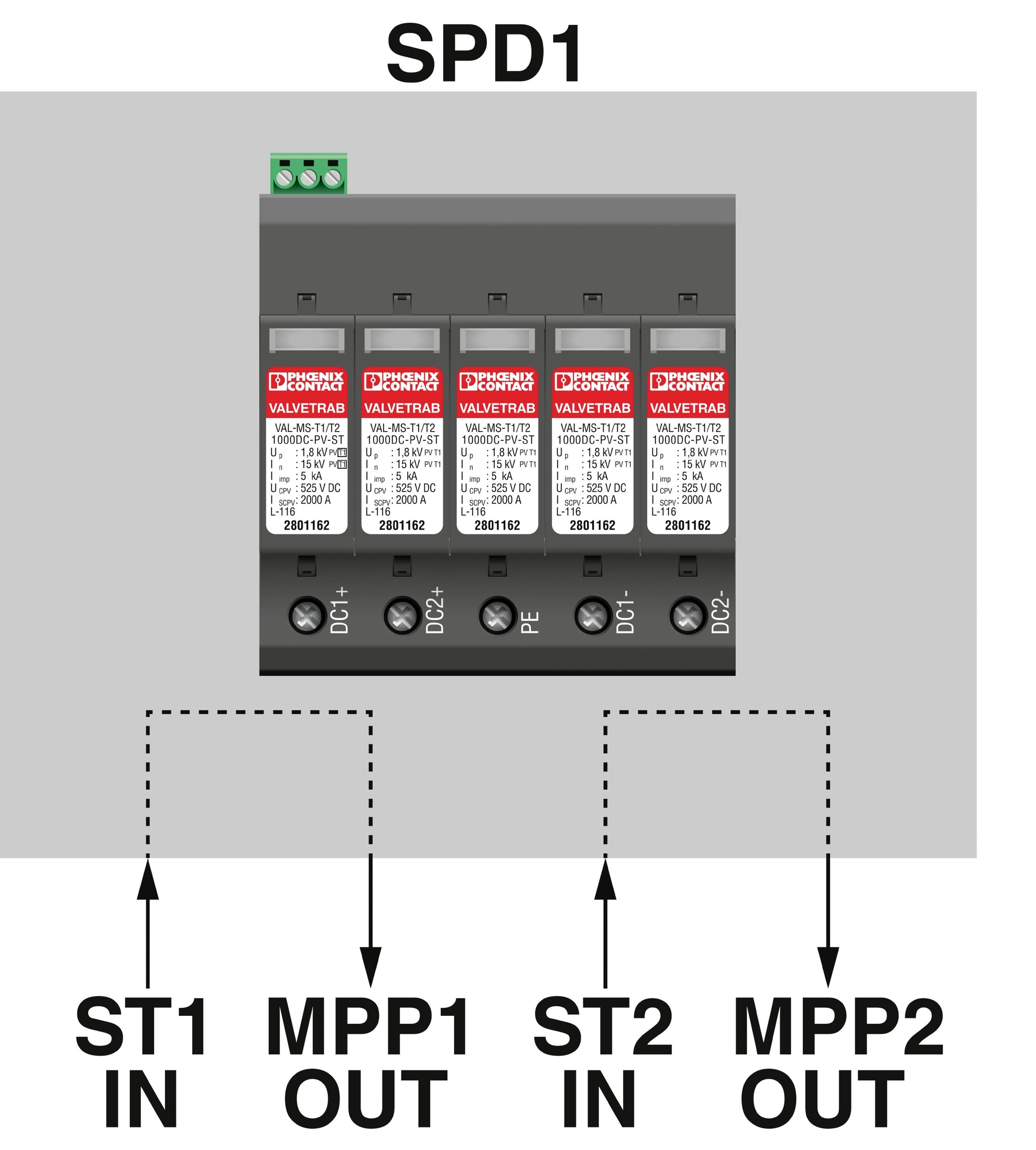

Zařízení s pěti pojistkami, popsané zleva doprava: DC1+, DC1-, PE, DC2-, DC2+. Dole přípojky ST1 IN, MPP1 OUT, ST2 IN, MPP2 OUT.

Třístupňové schéma zapojení solárních systémů: nahoře dva vstupy modulů, uprostřed ochrana proti přepětí, dole připojení k měničům.

1/4

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 362,81 Kč / kus)

4 362,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Box pro připojení generátoru

Rychlá instalace a uvedení do provozuNormativní kombinace spínacích přístrojů díky použití DIN EN 61439Poradenství zaměřené na aplikaceVelké portfolio zásobních skříní generátorů

Technické parametry

Stupeň krytí: IP65Stupeň krytí: IIProvozní rozsah teplot: -20 °C až +55 °CMateriál krytu/dveří: Polykarbonát (transparentní)Materiál krytu: PolykarbonátPočet vstupů pro string: 1 (na MPP Tracker)Proud: 40 A.Počet výstupů: 1 (pro MPP Tracker)Počet podporovaných MPP trackerů: 2Přepěťová ochrana: T2Typ kabelového vstupu: Kabelová průchodkaKabelové rozkabely v průřezu: 2.5 mm² – 6 mm²Průřez kabelu: 2.5 mm² až 6 m²

Kategorie produktu: připojovací krabice generátoru

Rozm.: (š x v x h) 254 x 180 x 111 mm

Hmotnost: 2262 g

Obsah: 1 ks

Šířka: 254 mm

V: 180 mm

Hloubka: 111 mm

Systémové napětí: 1000 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE

Popis

Pro optimální ochranu fotovoltaických zařízení před údery blesku a přepětím je zapotřebí použít generátory. Hotové instalační krabice a ihned připojitelné generátory jsou spolehlivá systémová řešení, která chrání měnič napětí bezprostředně před stejnosměrnými nebo střídavými vstupy. Přitom se přepětí odvádí přímo ke zemnímu potenciálu.
