Uni-T UT-P21 Vysokonapěťová sonda 50 MHz 1000:1 | Conrad Electronic | Conrad CZ

Měřicí hrot s kabely a příslušenstvím, vhodný pro elektrické zkoušky. Obsahuje háčkový nástavec a adaptér, žlutá rukojeť pro bezpečný úchop.

Měřicí hrot s kabely a příslušenstvím, vhodný pro elektrické zkoušky. Obsahuje háčkový nástavec a adaptér, žlutá rukojeť pro bezpečný úchop.

Uni-T

Doručení: Po 19. 10.

20 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (9 764,46 Kč / kus)

9 764,46 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vysokonapěťová sonda UNI-T, 1000:1, 40 MHz, 10000 v/DC, 7000 Vrms/AC

1000:1
Šířka pásma 50 MHz

Technické parametry

Pasivní vysokonapěťová sonda (1000:1)
Napětí: DC 15 kVrms/AC 10 kV (sinusová vlna)

Kategorie produktu: Vysokonapěťová sonda

Šířka pásma: 50 MHz

Dělicí poměr: 1000:1

Vstupní kapacita: 3.0 pF

: bez certifikátu

Délka kabelu: 2 m

UKCA: bezvýznamný

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3415528 Uni-T UT-P21 Vysokonapěťová sonda 50 MHz 1000:1

Popis

UT-P21 je velmi přesná pasivní vysokonapěťová sonda, ideální pro ideal bezpečná a spolehlivá měření ve vysokonapěťových aplikacích. S maximálním provozním napětím 10 kV/AC 7 kV RMS a šířkou pásma 40 MHz umožňuje přesné zachycení signálu s minimálním zkreslením. Díky poměru tlumení 1:1000, vstupní impedanci 100 MΩ a nízké vstupní kapacitě (3,0 pF) je ideální pro výkonnostní elektroniku, vysokonapěťové testy a systémové analýzy.

UT-P21 splňuje bezpečnostní normy IEC-61010 a zaručuje maximální bezpečnost při měření. Jeho 2m kabel zajišťuje flexibilní manipulaci, integrovaný kompenzační kondenzátor (5 pF - 50 pF) zajišťuje maximální přesnost měření. Model UT-P21 vyvinutý pro profesionály ve výzkumu, průmyslu a vývoji nabízí spolehlivé řešení pro náročné zkušební prostředí.

Tento text byl přeložen strojově.

Obsah balení

VYSOKONAPĚŤOVÁ SONDA UNI-T UT-P21
Zemnící kabel
Měřicí hrot
Návod k obsluze

Doplňující informace

1. Teprve tehdy, když je zemnicí kabel správně připojen.

2. Za žádných okolností nesmí být zemnicí kabel připojen ke zdroji vysokého napětí nebo hrot vysokonapěťové sondy uzemněn.

3. Před zapnutím napájecího zdroje se zajistí, aby se žádná část těla nedotkla vysokonapěťové části.

4. Při měření pomocí DC10KV nebo AC7KV nesmí pokračovat měření déle než 1 minutu, aby se zabránilo přehřátí, které by mohlo ovlivnit přesnost měření. Do 5 minut vyčkejte, než se měření znovu provede.

5. Před vypuštěním uzemnění se zajistí, aby špička vysokonapěťové sondy neleží v blízkosti vysokonapěťové sondy.

Popis

UT-P21 je velmi přesná pasivní vysokonapěťová sonda, ideální pro ideal bezpečná a spolehlivá měření ve vysokonapěťových aplikacích. S maximálním provozním napětím 10 kV/AC 7 kV RMS a šířkou pásma 40 MHz umožňuje přesné zachycení signálu s minimálním zkreslením. Díky poměru tlumení 1:1000, vstupní impedanci 100 MΩ a nízké vstupní kapacitě (3,0 pF) je ideální pro výkonnostní elektroniku, vysokonapěťové testy a systémové analýzy.

UT-P21 splňuje bezpečnostní normy IEC-61010 a zaručuje maximální bezpečnost při měření. Jeho 2m kabel zajišťuje flexibilní manipulaci, integrovaný kompenzační kondenzátor (5 pF - 50 pF) zajišťuje maximální přesnost měření. Model UT-P21 vyvinutý pro profesionály ve výzkumu, průmyslu a vývoji nabízí spolehlivé řešení pro náročné zkušební prostředí.

Tento text byl přeložen strojově.

Obsah balení

VYSOKONAPĚŤOVÁ SONDA UNI-T UT-P21
Zemnící kabel
Měřicí hrot
Návod k obsluze

Doplňující informace

1. Teprve tehdy, když je zemnicí kabel správně připojen.

2. Za žádných okolností nesmí být zemnicí kabel připojen ke zdroji vysokého napětí nebo hrot vysokonapěťové sondy uzemněn.

3. Před zapnutím napájecího zdroje se zajistí, aby se žádná část těla nedotkla vysokonapěťové části.

4. Při měření pomocí DC10KV nebo AC7KV nesmí pokračovat měření déle než 1 minutu, aby se zabránilo přehřátí, které by mohlo ovlivnit přesnost měření. Do 5 minut vyčkejte, než se měření znovu provede.

5. Před vypuštěním uzemnění se zajistí, aby špička vysokonapěťové sondy neleží v blízkosti vysokonapěťové sondy.

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

VOLTCRAFT H 40 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 60 Hz 1000:1 40000 V/DC, 28000 V/AC

VOLTCRAFT H 40 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 60 Hz 1000:1 40000 V/DC, 28000 V/AC

Conrad Electronic

2 552,89 Kč^*

VOLTCRAFT PP-80 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 80 MHz 1:1, 10:1 600 V

VOLTCRAFT PP-80 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 80 MHz 1:1, 10:1 600 V

Conrad Electronic

214,05 Kč^*

VOLTCRAFT PP-100 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 100 MHz 1:1, 10:1 600 V

VOLTCRAFT PP-100 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 100 MHz 1:1, 10:1 600 V

Conrad Electronic

235,54 Kč^*

VOLTCRAFT DOV-PP116 sada logické sondy 200 MHz

VOLTCRAFT DOV-PP116 sada logické sondy 200 MHz

Conrad Electronic

7 214,05 Kč^*

Testec TT-HV 400 měřicí sonda pro osciloskopy 300 MHz 100:1 4000 V

Testec TT-HV 400 měřicí sonda pro osciloskopy 300 MHz 100:1 4000 V

Conrad Electronic

1 321,49 Kč^*

Rigol RP1018H Vysokonapěťová sonda 150 MHz 1000:1

Rigol RP1018H Vysokonapěťová sonda 150 MHz 1000:1

Conrad Electronic

13 139,67 Kč^*

Metrix MX 9030 diferenciální sonda ochrana proti nechtěnému dotyku 30 MHz 20:1, 200:1 600 V

Metrix MX 9030 diferenciální sonda ochrana proti nechtěnému dotyku 30 MHz 20:1, 200:1 600 V

Conrad Electronic

11 974,38 Kč^*

Rigol PVP2350 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 350 MHz 10:1 300 V

Rigol PVP2350 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 350 MHz 10:1 300 V

Conrad Electronic

1 243,80 Kč^*

Rigol PVP2150 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 35 MHz, 150 MHz 1:1, 10:1 300 V

Rigol PVP2150 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 35 MHz, 150 MHz 1:1, 10:1 300 V

Conrad Electronic

938,02 Kč^*

Testec TT-SI 7005 diferenciální sonda 60 MHz 1:1, 5:1, 10:1

Testec TT-SI 7005 diferenciální sonda 60 MHz 1:1, 5:1, 10:1

Conrad Electronic

8 194,21 Kč^*

Fluke 80K-40 měřicí sonda pro osciloskopy 60 Hz 1000:1 40000 V/DC, 28000 V/AC

Fluke 80K-40 měřicí sonda pro osciloskopy 60 Hz 1000:1 40000 V/DC, 28000 V/AC

Conrad Electronic

12 304,96 Kč^*

Fluke 80K-6 měřicí sonda pro osciloskopy 1 kHz 1000:1 6000 V/DC, 4240 V/AC

Fluke 80K-6 měřicí sonda pro osciloskopy 1 kHz 1000:1 6000 V/DC, 4240 V/AC

Conrad Electronic

6 863,64 Kč^*

Fluke VPS410-R měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 500 MHz 10:1 1000 V

Fluke VPS410-R měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 500 MHz 10:1 1000 V

Conrad Electronic

8 202,48 Kč^*

Tektronix P5100A měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 500 MHz 100:1 2500 V

Tektronix P5100A měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 500 MHz 100:1 2500 V

Conrad Electronic

23 871,90 Kč^*

Uni-T UT-P20 Vysokonapěťová sonda 250 MHz 100:1

Uni-T UT-P20 Vysokonapěťová sonda 250 MHz 100:1

Conrad Electronic

1 367,77 Kč^*

Tektronix P2221 měřicí sonda pro osciloskopy 200 MHz

Tektronix P2221 měřicí sonda pro osciloskopy 200 MHz

Conrad Electronic

5 544,63 Kč^*

Testec TT-HVP 08 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 40 MHz 1000:1 8000 V/DC, 6000 V/AC

Testec TT-HVP 08 měřicí sonda pro osciloskopy ochrana proti nechtěnému dotyku 40 MHz 1000:1 8000 V/DC, 6000 V/AC

Conrad Electronic

6 574,38 Kč^*

Testec TT-SI 8010B diferenciální sonda 100 MHz 100:1, 1000:1

Testec TT-SI 8010B diferenciální sonda 100 MHz 100:1, 1000:1

Conrad Electronic

44 566,12 Kč^*

Testec TT-HV 200 měřicí sonda pro osciloskopy 300 MHz 100:1 2000 V

Testec TT-HV 200 měřicí sonda pro osciloskopy 300 MHz 100:1 2000 V

Conrad Electronic

1 235,54 Kč^*

GW Instek GCP-300 měřicí sonda pro osciloskopy 300 kHz

GW Instek GCP-300 měřicí sonda pro osciloskopy 300 kHz

Conrad Electronic

16 759,50 Kč^*

Testec TT-HX 212 měřicí sonda pro osciloskopy 350 MHz 10:1 1500 V

Testec TT-HX 212 měřicí sonda pro osciloskopy 350 MHz 10:1 1500 V

Conrad Electronic

1 276,86 Kč^*

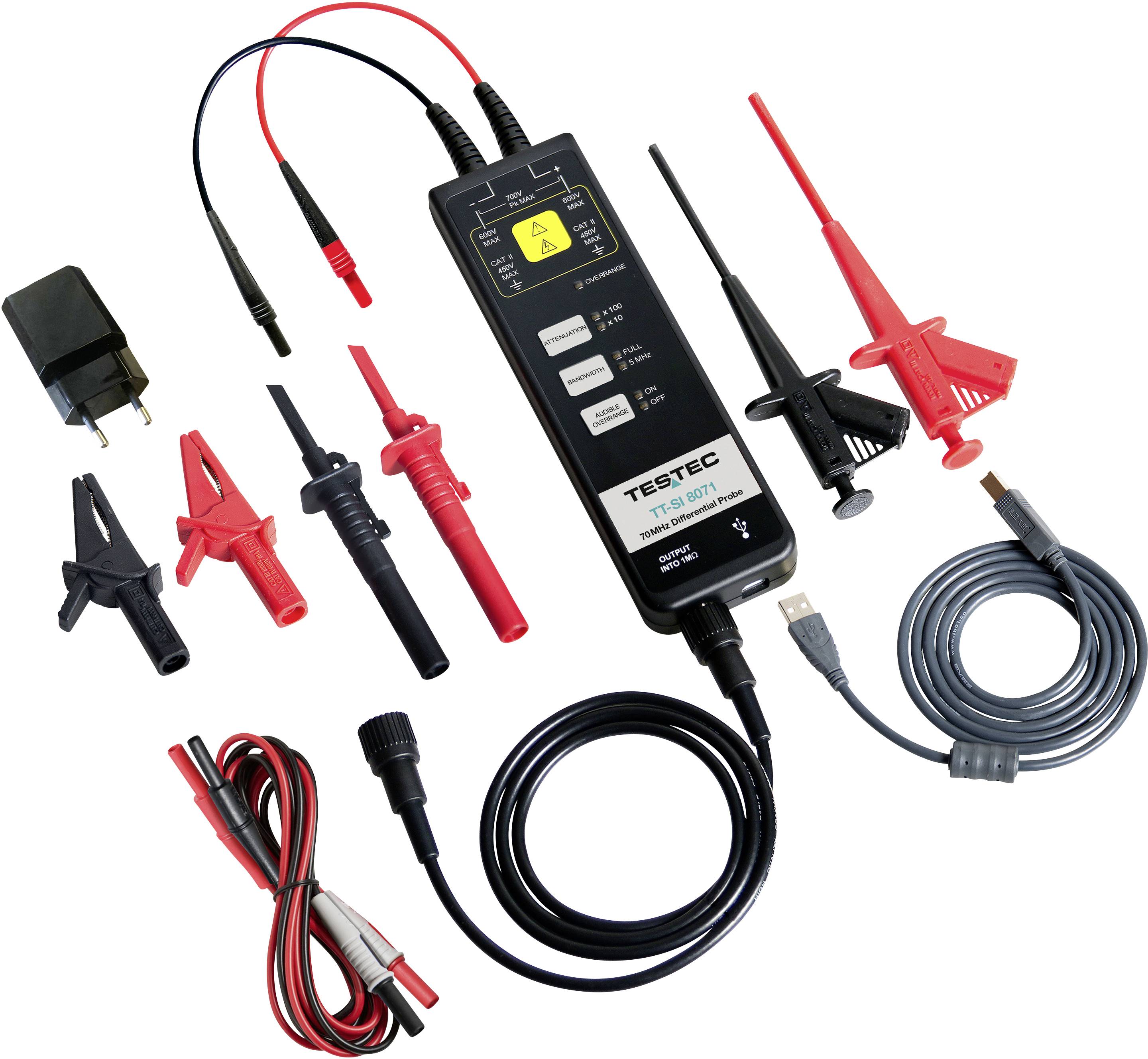

Testec TT-SI 8071 diferenciální sonda 70 MHz 10:1, 100:1
