TRU COMPONENTS pneumaticky řízený ventil TC-14215236 TC-TPV101PX1550NCS Materiál pouzdra nerezová ocel Těsnicí materiál

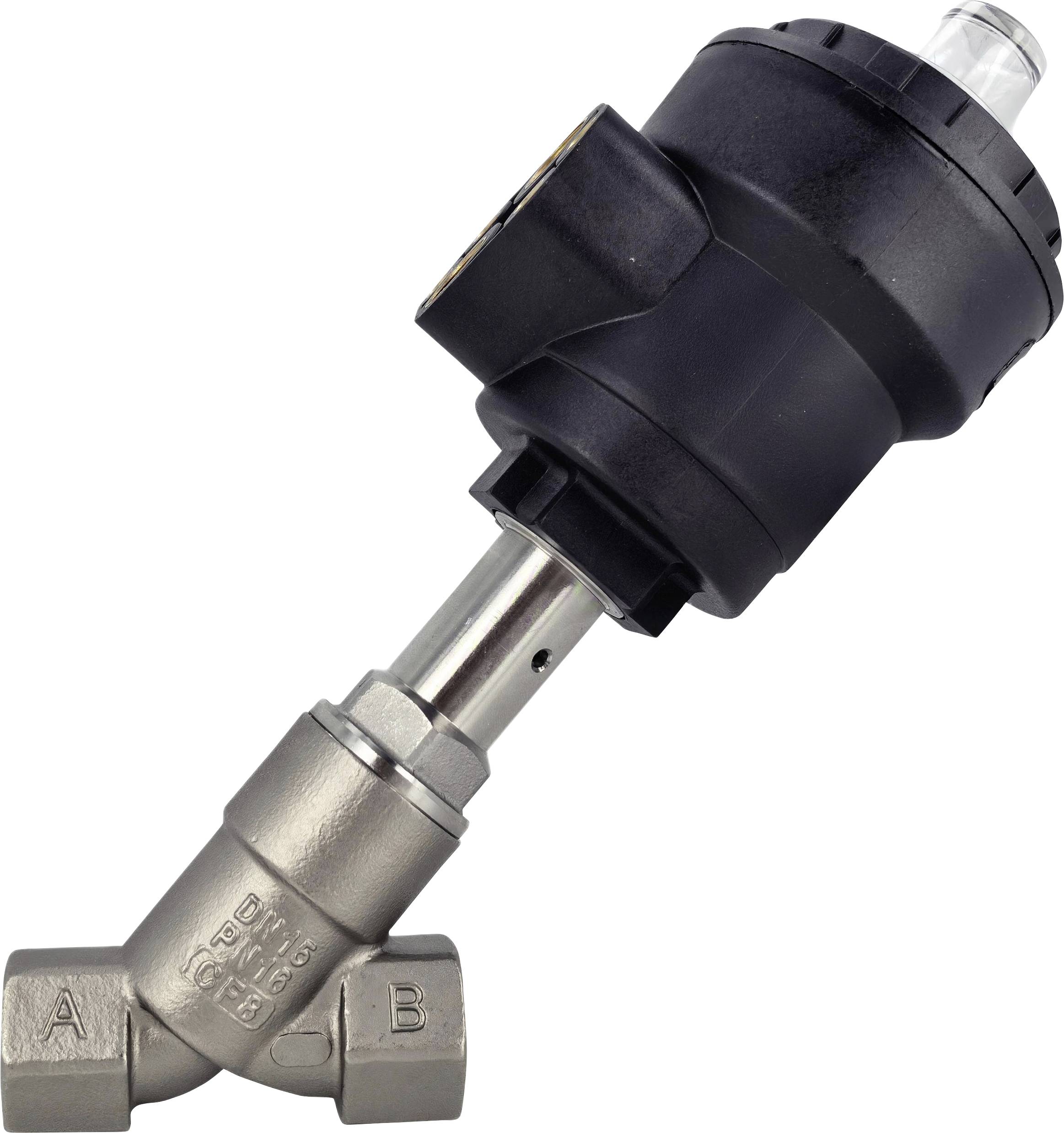

Kovový průmyslový ventil s plastovým aktuátorem nahoře, označený "A" a "B" na stranách, používaný pro řízení toku tekutiny v potrubí.

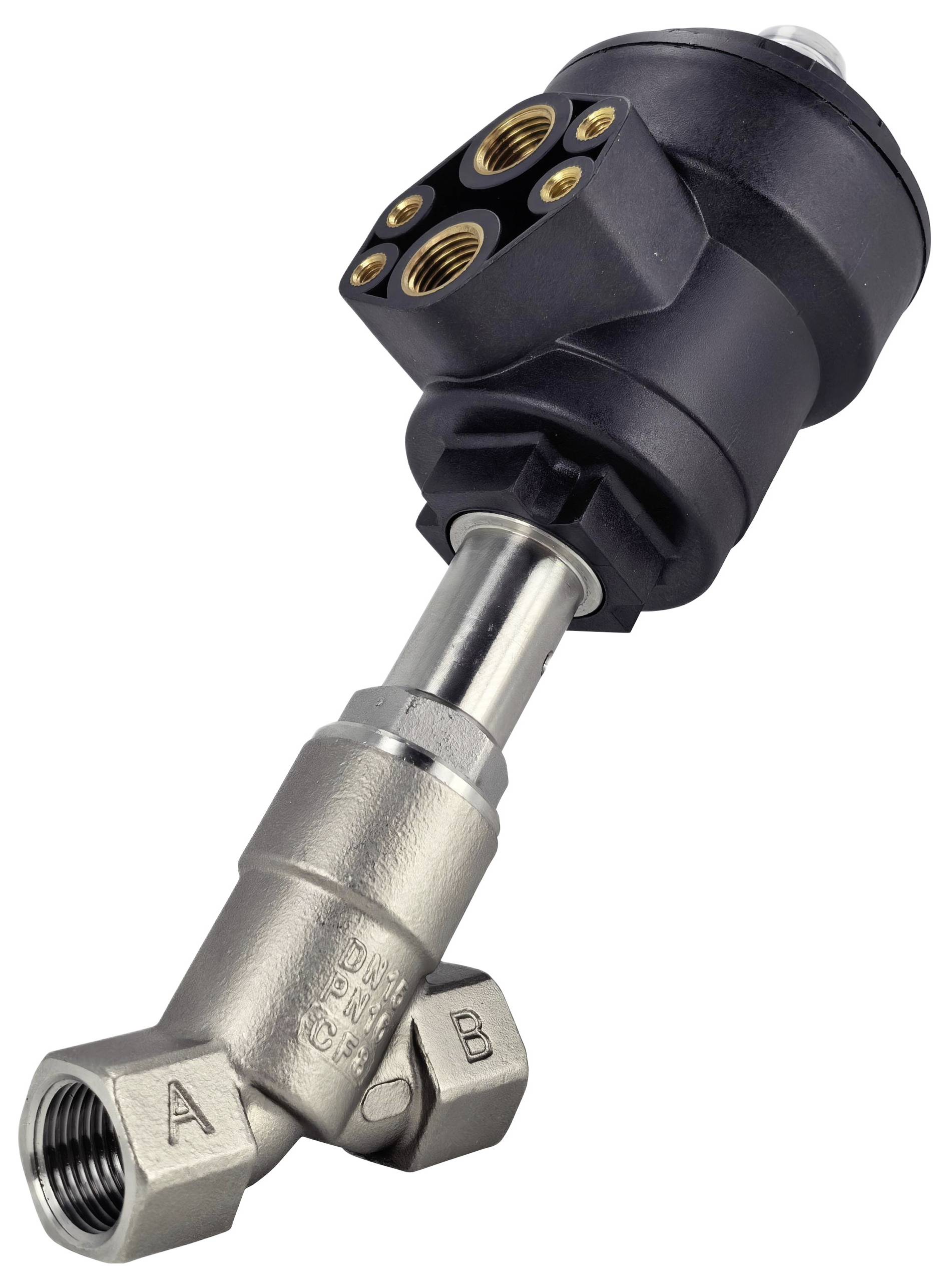

Ventil se dvěma označenými porty A a B a černým rotačním pohonem nahoře, navržený pro regulaci průtoku tekutiny v potrubních systémech.

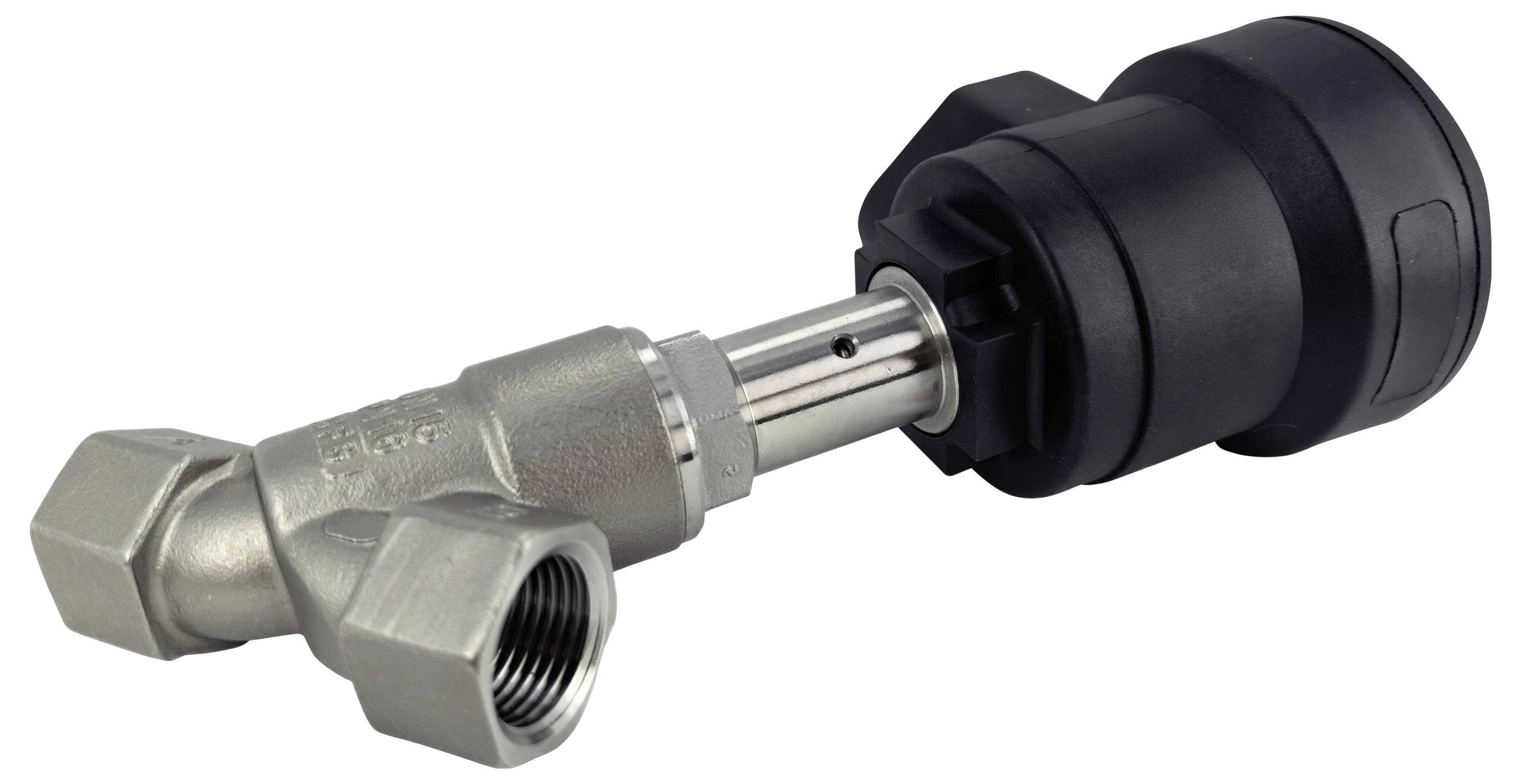

Kovový rohový ventil připojený k plastové nádobě, pravděpodobně součást instalace vody nebo systému HVAC, zobrazený na bílém pozadí.

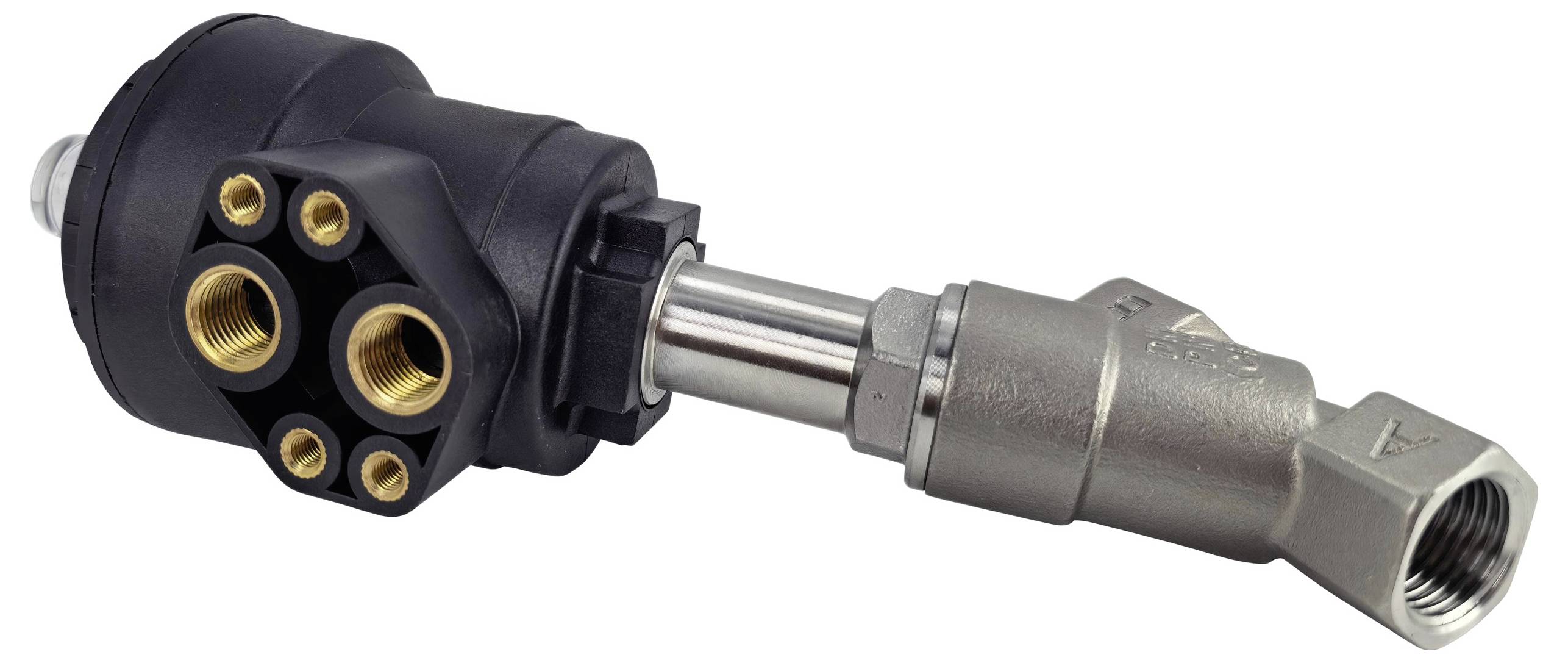

Detailní záběr hydraulického řídicího ventilu s více mosazných portů a ocelovou spojovací trubicí, zobrazující podrobné konstrukční součásti.

1/4

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

18 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 756,20 Kč / kus)

1 756,20 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

2cestný šikmo usazený ventil G1/2" 16bar max.

Velikost přípojky: G1/2"
Velikost ventilu: DN15
Normálně zavřený
Max. Tlak: 16 bar
Ovládací tlak: 2 - 10 bar
Rozsah teplot média: -10 - 180 °C
Tento text byl přeložen strojově.

Technické parametry

Velikost ventilu: DN15
Účinný: Jednoduchý
Normálně zavřený
Průměr pístu 50 mm

Typ: TC-TPV101PX1550NCS

Kategorie produktu: pneumaticky řízený ventil

Materiál pouzdra: nerezová ocel

Připojení: G 1/2

Provozní tlak (max.): 16 bar

Číslo výrobce: TC-14215236

Provozní tlak (min.): 0 bar

Těsnicí materiál: PTFE

Funkce: 2/2-cestný

Teplota média (rozsah): -10 do +180 °C

Max. teplota média: +180 °C

Min. teplota média: -10 °C

Řídicí tlak (max.): 10 bar

Řídicí tlak (min.): 2 bar

Účinky: 2/2-cestný

Hodnota kv: 4.2

Ke stažení

List technických údajů

List technických údajů 3553809 TRU COMPONENTS pneumaticky řízený ventil TC-14215236 TC-TPV101PX1550NCS Materiál pouzdra nerezová ocel Těsnicí materiál

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553809 TRU COMPONENTS pneumaticky řízený ventil TC-14215236 TC-TPV101PX1550NCS Materiál pouzdra nerezová ocel Těsnicí materiál

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
