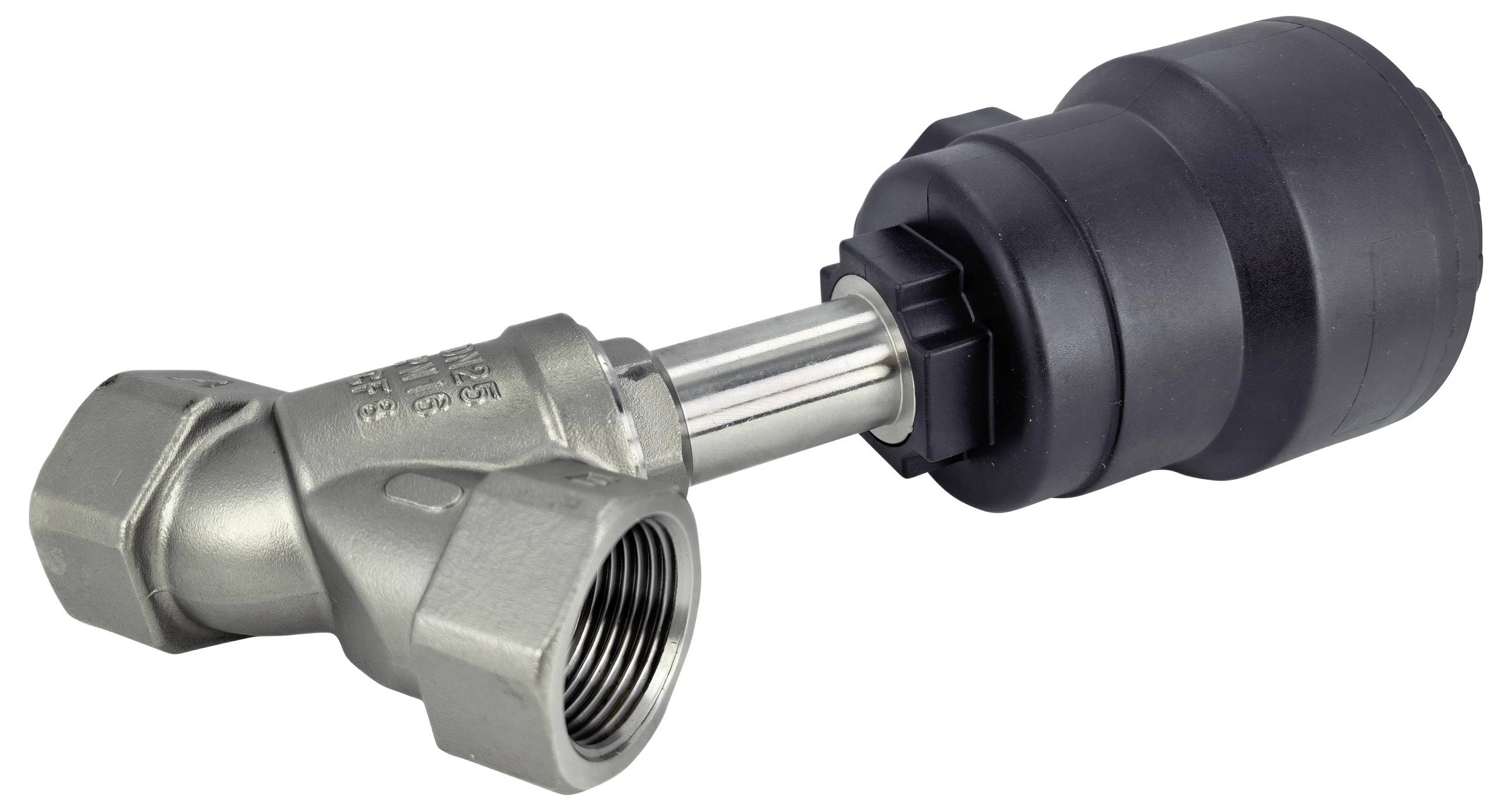

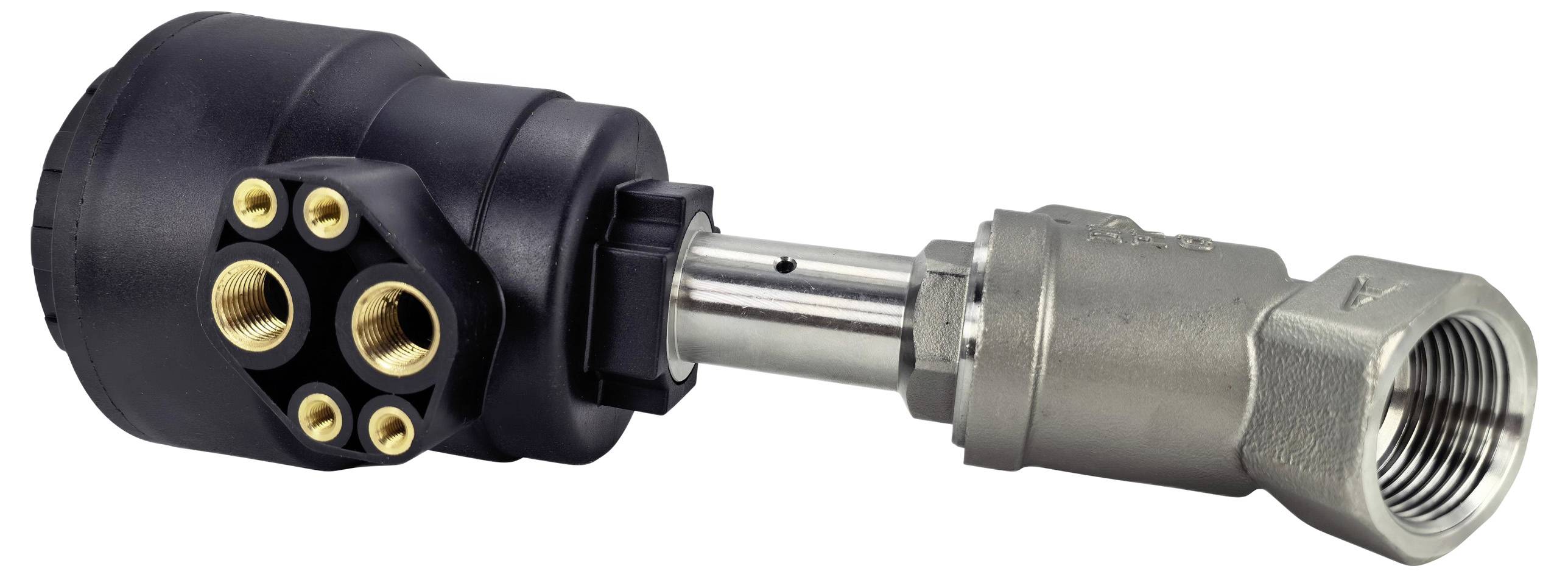

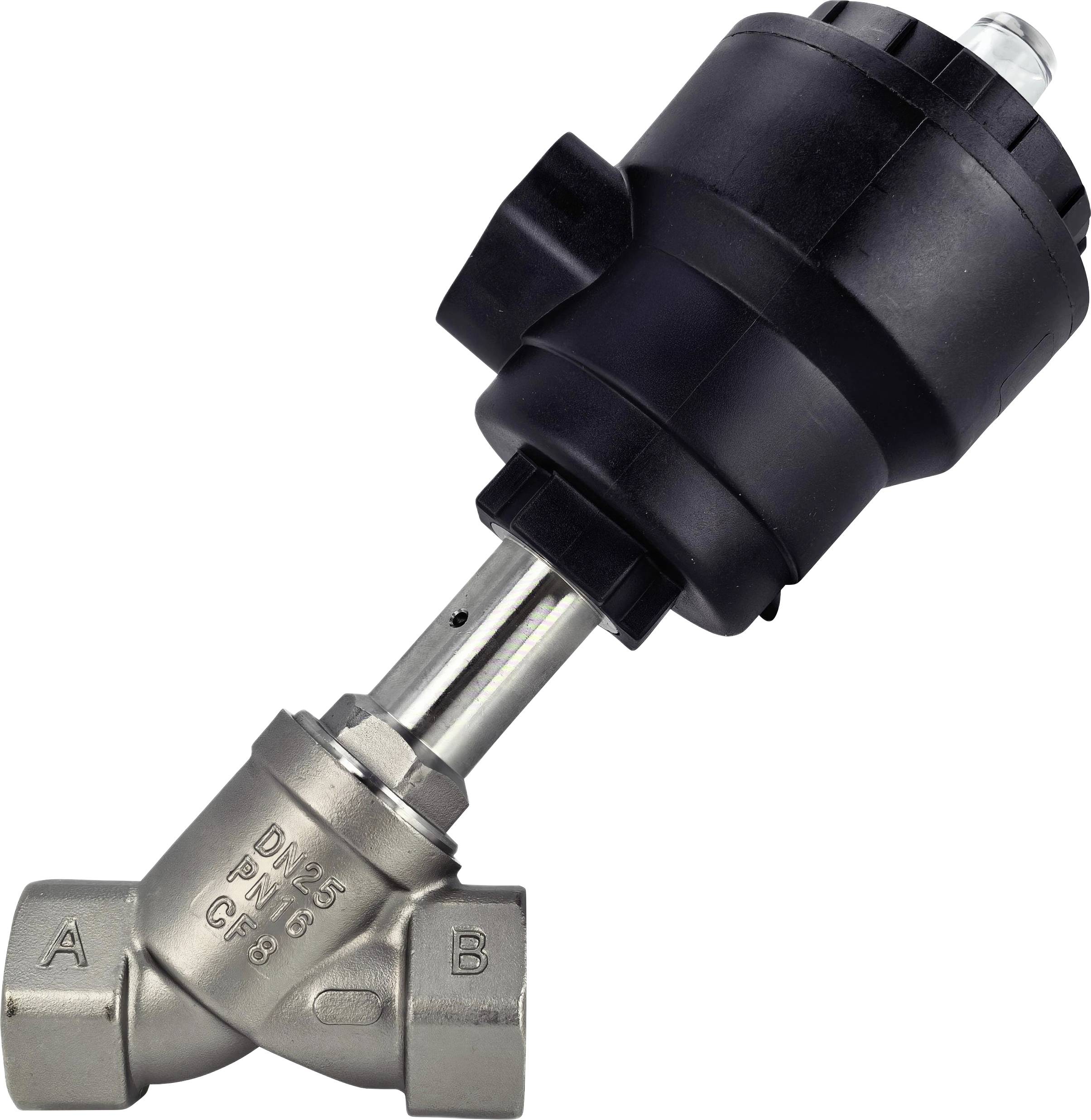

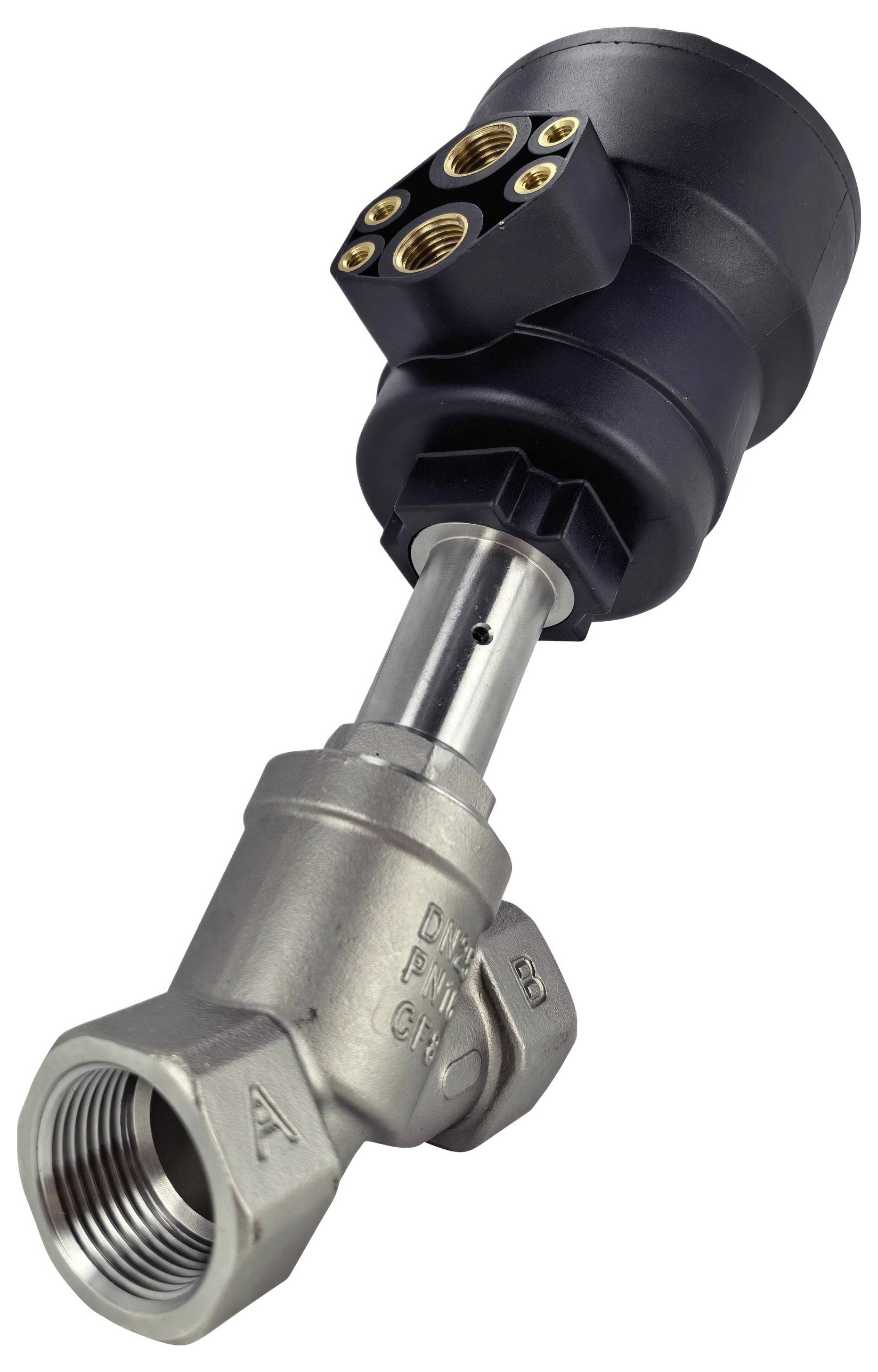

TRU COMPONENTS pneumaticky řízený ventil TC-14215244 TC-TPV101PX2563NCS Materiál pouzdra nerezová ocel Těsnicí materiál
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 417,36 Kč / kus)
2 417,36 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
2cestný šikmo usazený ventil G1“ 16bar max.
- Velikost přípojky: G1"
- Velikost ventilu: DN25
- Normálně zavřený
- Max. Tlak: 16 bar
- Ovládací tlak: 2 - 10 bar
- Rozsah teplot média: -10 - 180 °C
- Tento text byl přeložen strojově.
Technické parametry
- Velikost ventilu: DN25
- Účinný: Jednoduchý
- Normálně zavřený
- Průměr pístu 63 mm
- Typ
TC-TPV101PX2563NCS
- Kategorie produktu
pneumaticky řízený ventil
- Materiál pouzdra
nerezová ocel
- Připojení
G 1
- Provozní tlak (max.)
16 bar
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
TC-14215244
- Velikost pohonu Ø
63 mm
- Konstrukční velikost
63
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
PTFE
- Funkce
2/2-cestný
- Teplota média (rozsah)
-10 do +180 °C
- Max. teplota média
+180 °C
- Min. teplota média
-10 °C
- Médium
stlačený vzduch
- Jmenovitá vzdálenost
25 mm
- Řídicí tlak (max.)
10 bar
- Řídicí tlak (min.)
2 bar
- Účinky
jednočinný
- Hodnota kv
18.0
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 3553811 TRU COMPONENTS pneumaticky řízený ventil TC-14215244 TC-TPV101PX2563NCS Materiál pouzdra nerezová ocel Těsnicí materiál
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3553811 TRU COMPONENTS pneumaticky řízený ventil TC-14215244 TC-TPV101PX2563NCS Materiál pouzdra nerezová ocel Těsnicí materiál
Popis
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
