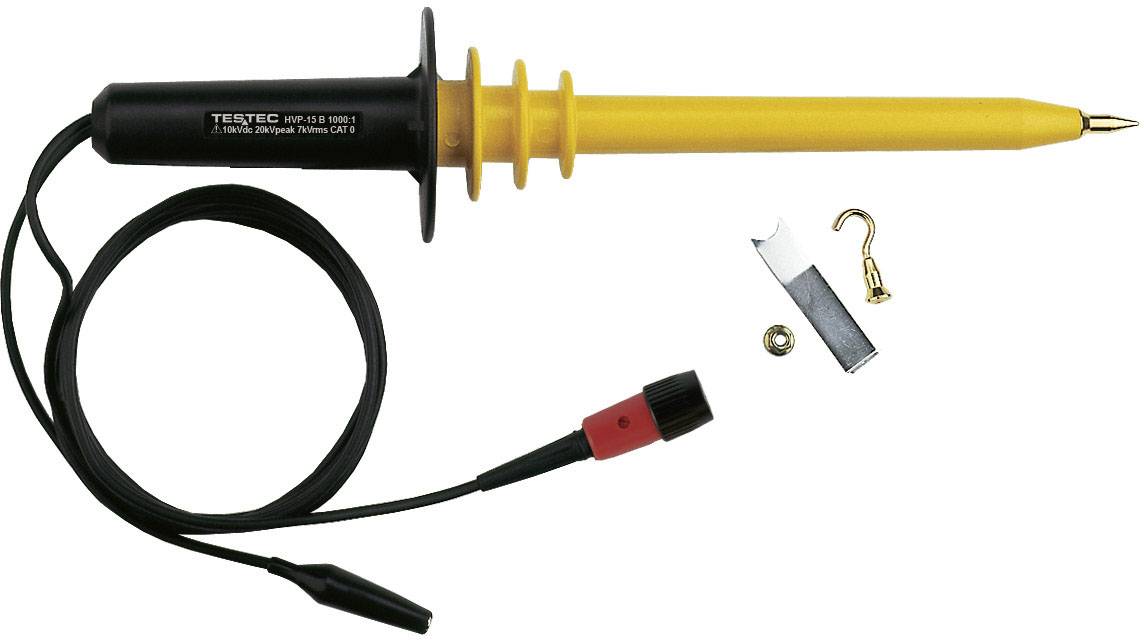

Testec TT-HVP-15B měřicí sonda pro osciloskopy 40 MHz 1000:1
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (9 255,37 Kč / kus)
9 255,37 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Vysokonapěťová sonda Testec TT-HVP 15 B pro Osziloskope
- 1000:1
- Šířka pásma 40 MHz
Technické parametry
- Vstup kondenzátor: 3,0pF ± 0,5pF
- Max. DC + AC špička: 20 kV, CAT 0
- Max. AC RMS: 7 kV, CAT 0
- Max. DC: 10 kV, CAT 0
- Šířka pásma: DC až 40 MHz (-3dB)
- Signál/šum DC:> 60 dB @ 1kHz ;> 50dB @ 1 MHz
- DCV: přesnost< 6 %
- Tepl. Koeficient:< 200 ppm/°C
- Rozsah kompenzace: 5pF - 50 pF
- Bezpečnostní normy: splňuje EN6101010-031:2015
- Měřicí kategorie CAT 0 / stupeň znečištění 2
- Provozní teplota: −10 °C až 55°C
- Vlhkost vzduchu: 85 % RH nebo menší (@ 35 °C)
- Skladovací teplota: -20°C až 70°C
- Kategorie produktu
měřicí sonda pro osciloskopy
- Šířka pásma
40 MHz
- Dělicí poměr
1000:1
- Doba zvýšení
8.75 ns
- Vstupní kapacita
5 pF
- Vstupní odpor
100 M Ω
- Typ
Pasivní
bez certifikátu
- Hmotnost
250 g
- Délka kabelu
2.00 m
- Šířka
75 mm
- V
75 mm
- Délka
340 mm
Ke stažení
List technických údajů
List technických údajů 2181124 Testec TT-HVP-15B měřicí sonda pro osciloskopy 40 MHz 1000:1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2181124 Testec TT-HVP-15B měřicí sonda pro osciloskopy 40 MHz 1000:1
Popis
Sonda je měřicí příslušenství pro použití s analogovými nebo digitálními osciloskopy s impedancí 1 MΩ. Má dělicí poměr 1000:1, který rozšiřuje napěťový rozsah na 20 kV/DC nebo na 10 000 V/AC. Připojení pomocí měřicího kabelu o délce 2 m s konektorem BNC. K dispozici je samostatný zemnicí vodič s krokosvorkami.
