Telegärtner 100027652 100027652 SMA konektor zásuvka, vestavná horizontální 50 Ω 1 ks Single

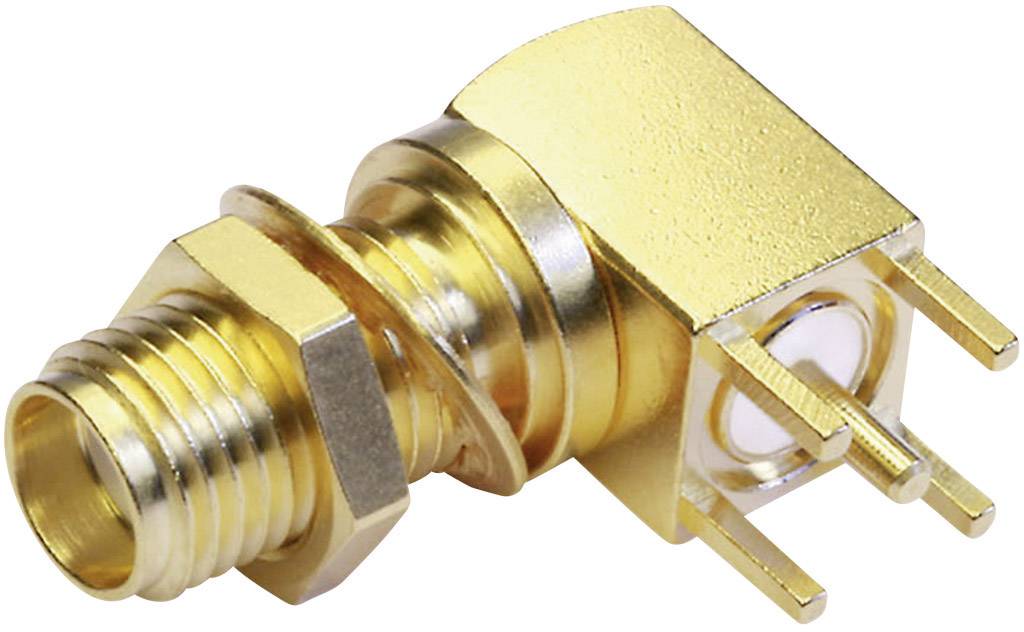

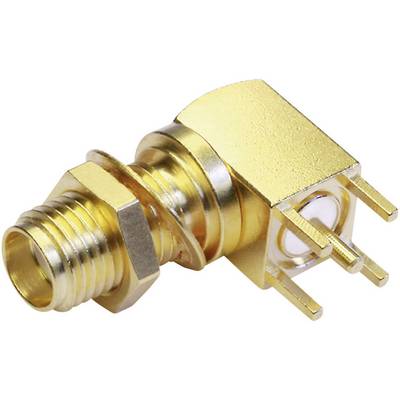

Zlatý pravoúhlý koaxiální konektor se třemi připojovacími kolíky, vhodný pro propojení kabelů v elektronických zařízeních.

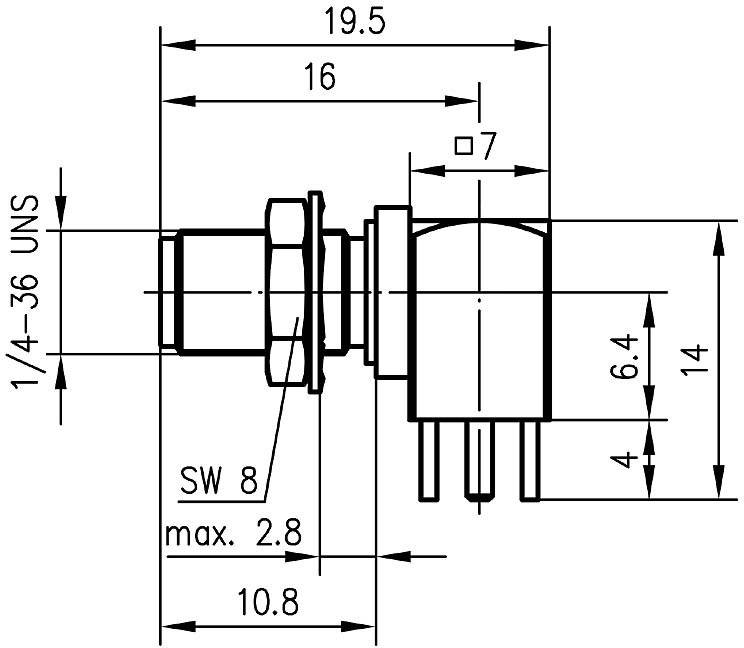

Technický výkres konektoru s rozměry v mm: délka 19,5, šířka 16, výška 14. Uvedeny jsou různé další rozměry.

1/2

Druh obalu

Single

Kategorie produktu

SMA konektor

Provedení

zásuvka, vestavná horizontální

Impedance

50 Ω

Připojení

do DPS

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

59 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (342,98 Kč / kus)

342,98 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

SMA zásuvka pro tištěné spoje

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Montážní rozměr: Z25/Z55

Druh obalu: Single

Kategorie produktu: SMA konektor

Provedení: zásuvka, vestavná horizontální

Impedance: 50 Ω

Připojení: do DPS

Obsah: 1 ks

Ø otvoru pro vestavbu: 7.2 mm

Materiál pouzdra: mosaz pozlacená

Číslo výrobce: 100027652

Izolační odpor: ≥ 5 GΩ

Izolační materiál: PTFE

Materiál kontaktu: pozlacený

Splňuje RoHS: ano

Provozní teplota: -55 až +155 °C

Typ: 100027652

Typ upevnění: šroubovací

Ke stažení

List technických údajů

List technických údajů 1090940 Telegärtner 100027652 100027652 SMA konektor zásuvka, vestavná horizontální 50 Ω 1 ks Single

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090940 Telegärtner 100027652 100027652 SMA konektor zásuvka, vestavná horizontální 50 Ω 1 ks Single

Popis

Řada SMA zahrnuje velmi často používané koaxiální konektory se šroubovacím uzávěrem. V závislosti na provedení můžete použít až frekvenci 18 GHz. Vlnový odpor je 50 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady SMA jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. SMA konektory jsou používány mimo jiné v mobilních sítích, satelitních a měřicích technologiích.

Tento text byl přeložen strojově.
